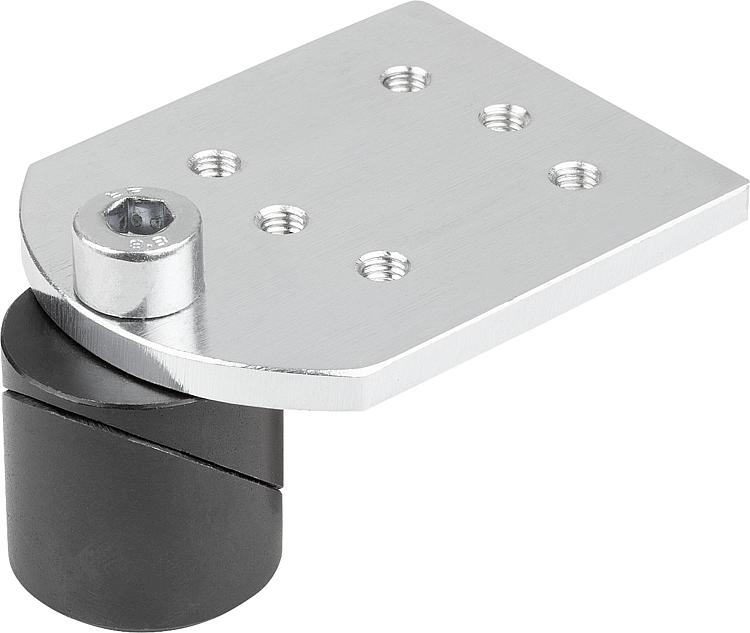

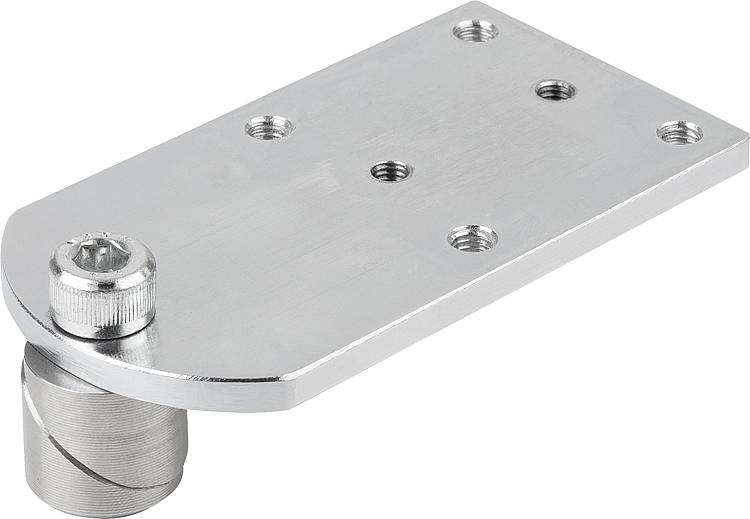

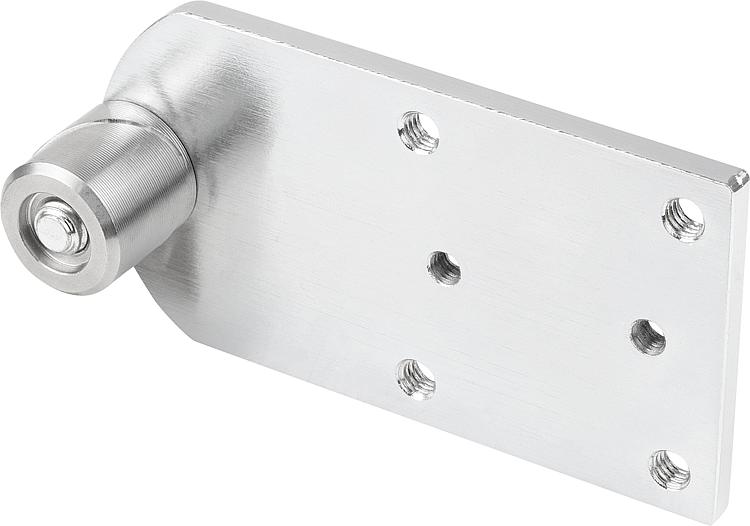

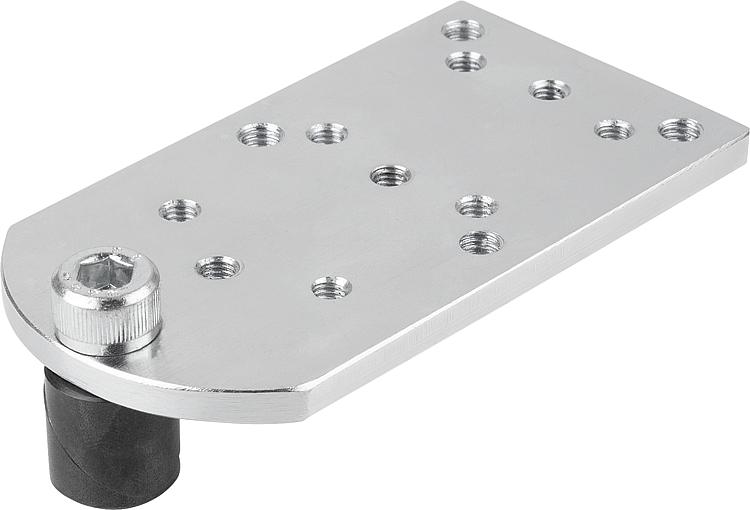

Upínací čepy z oceli nebo nerezové oceli s deskou adaptéru

Novinka

•
•
•
•

Popis produktu

Kód:	K1506
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací čepy z oceli nebo nerezové oceli s deskou adaptéru | K1506
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list K1506 Upínací čepy z oceli nebo nerezové oceli s deskou adaptéru

• Varianty
• Technické parametry

Materiál	Deska adaptéru ocel. Upínací čelisti ocel 1.0715 nebo nerezová ocel 1.4305.
Provedení	Deska adaptéru zinkovaná. Upínací čelisti brynýrované nebo bez povrchové úpravy.
Upozornění	Desky adaptéru umožňují kompatibilitu rychloupínačů Kipp s děrovou šablonou 3 nebo 4, pro desky s děrovým rastrem nebo desky s otvorem Ø 16 mm, Ø 20 mm nebo Ø 28 mm. Otáčením šroubu s válcovou hlavou dojde k upnutí dílů upínacího čepu v otvoru.

Detail zavřít

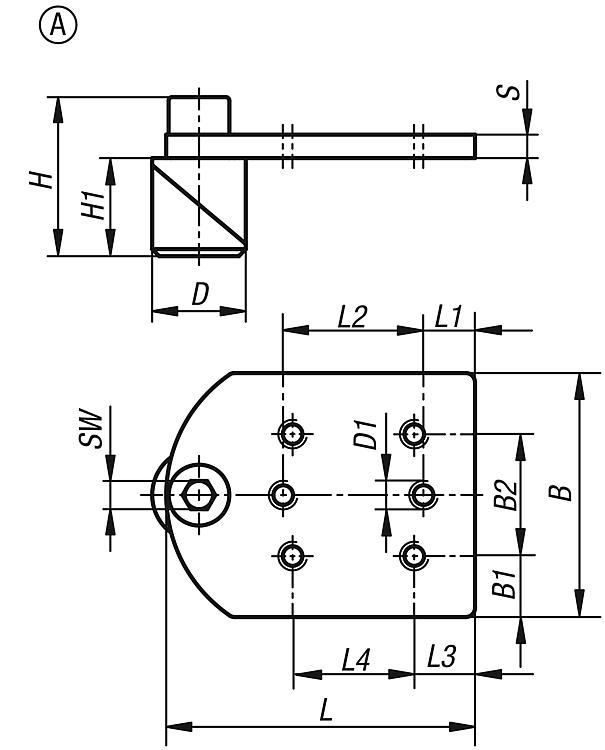

Zruš filtr			A	ocelNerezová ocel	52	13	1626	162028	M5	30,53441	17,52128	66	11	30	13	26	5	6
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základního tělesa​	B	B1	B2	D	D1	H	H1	L	L1	L2	L3	L4	S​	SW	CAD
K1506.0016	847,90 Kč		A	ocel	52	13	16	16	M5	30,5	17,5	66	11	30	13	26	5	6	.step
K1506.0028	1 099,70 Kč		A	ocel	52	13	26	28	M5	41	28	66	11	30	13	26	5	6	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

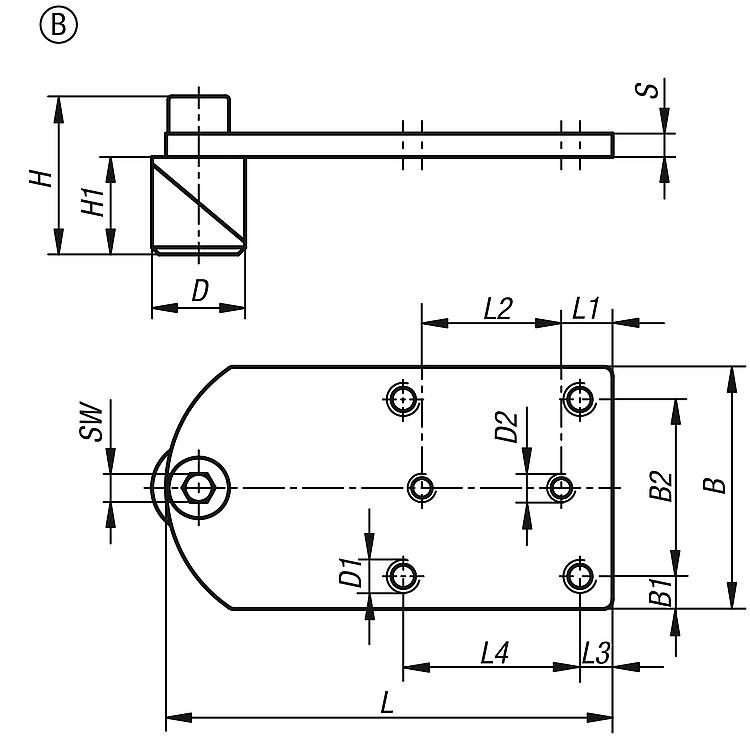

Zruš filtr			B	ocelnerezová ocel	52	7	2838	162028	M6	30,53441	M5	17,52128	96	11	30	7	38	5	6
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základního tělesa​	B	B1	B2	D	D1	H	D2	H1	L	L1	L2	L3	L4	S​	SW	CAD
K1506.0116	885,30 Kč		B	ocel	52	7	28	16	M6	30,5	M5	17,5	96	11	30	7	38	5	6	.step
K1506.0128	1 137,40 Kč		B	ocel	52	7	38	28	M6	41	M5	28	96	11	30	7	38	5	6	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

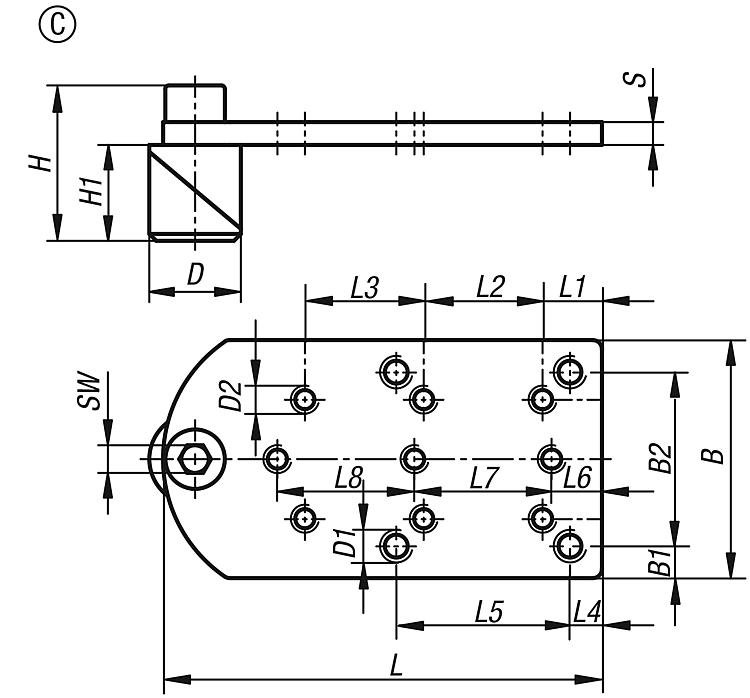

Zruš filtr			C	ocelNerezová ocel	52	7	38	162028	M6	M5	30,53441	17,52128	96	13	26	26	7	5	38	611	1130	30	306
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základního tělesa​	B	B1	B2	D	D1	D2	H	H1	L	L1	L2	L3	L4	S​	L5	SW	L6	L7	L8	CAD
K1506.0216	1 044,80 Kč		C	ocel	52	7	38	16	M6	M5	30,5	17,5	96	13	26	26	7	5	38	6	11	30	30	.step
K1506.0228	1 297,20 Kč		C	ocel	52	7	38	28	M6	M5	41	28	96	13	26	26	7	5	38	11	30	30	6	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr			A	ocelNerezová ocel	52	13	1626	162028	M5	30,53441	17,52128	66	11	30	13	26	5	6
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základního tělesa​	B	B1	B2	D	D1	H	H1	L	L1	L2	L3	L4	S​	SW	CAD
K1506.1020	931,50 Kč		A	Nerezová ocel	52	13	26	20	M5	34	21	66	11	30	13	26	5	6	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr			B	ocelnerezová ocel	52	7	2838	162028	M6	30,53441	M5	17,52128	96	11	30	7	38	5	6
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základního tělesa​	B	B1	B2	D	D1	H	D2	H1	L	L1	L2	L3	L4	S​	SW	CAD
K1506.1120	969,20 Kč		B	nerezová ocel	52	7	38	20	M6	34	M5	21	96	11	30	7	38	5	6	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Zruš filtr			C	ocelNerezová ocel	52	7	38	162028	M6	M5	30,53441	17,52128	96	13	26	26	7	5	38	611	1130	30	306
Objednací kód	Základní cena bez DPH	Objednat	Provedení	Materiál základního tělesa​	B	B1	B2	D	D1	D2	H	H1	L	L1	L2	L3	L4	S​	L5	SW	L6	L7	L8	CAD
K1506.1220	1 129,20 Kč		C	Nerezová ocel	52	7	38	20	M6	M5	34	21	96	13	26	26	7	5	38	11	30	30	6	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
