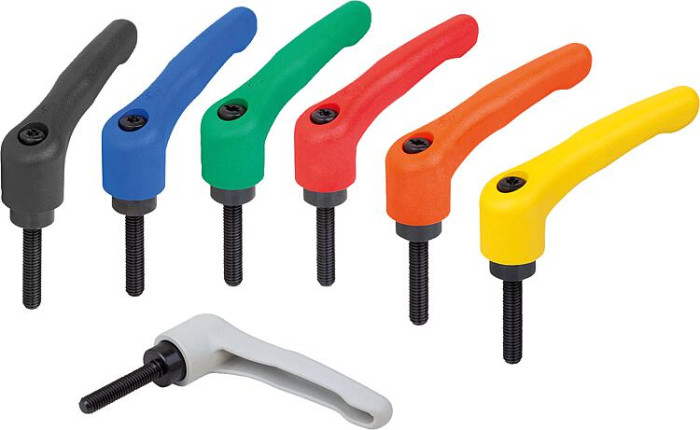

Upínací páka z plastu s vnějším závitem, se závitovou vložkou z oceli, brynýrovaná

Novinka

Popis produktu

Kód:	K1700
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páka z plastu s vnějším závitem, se závitovou vložkou z oceli, brynýrovaná | K1700
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1700 Upínací páka z plastu s vnějším závitem, se závitovou vložkou z oceli, brynýrovaná

Varianty
Technické parametry

Popis výrobku	Plastová upínací páka s ergonomickým designem úchytu nabízí velmi kvalitní, moderní vzhled v kombinaci s velmi příjemným dotykem. Ovládací úchyt je vyroben ze speciálního vysokovýkonného plastu a je k dodání v mnoha standardních barvách. Výhodami ovládacího úchytu jsou vysoká tuhost a pevnost i při velmi vysokých okolních teplotách. Velmi nízká vlastní hmotnost je ideální pro mobilní použití.
Materiál	Vysoce výkonný termoplast vyztužený skleněnými vlákny. Třída pevnosti ocelových dílů 5.8.
Provedení	Ocelové části, brynýrované.
Upozornění	Při L ≥ 60 mm činí délka závitu 60 mm.

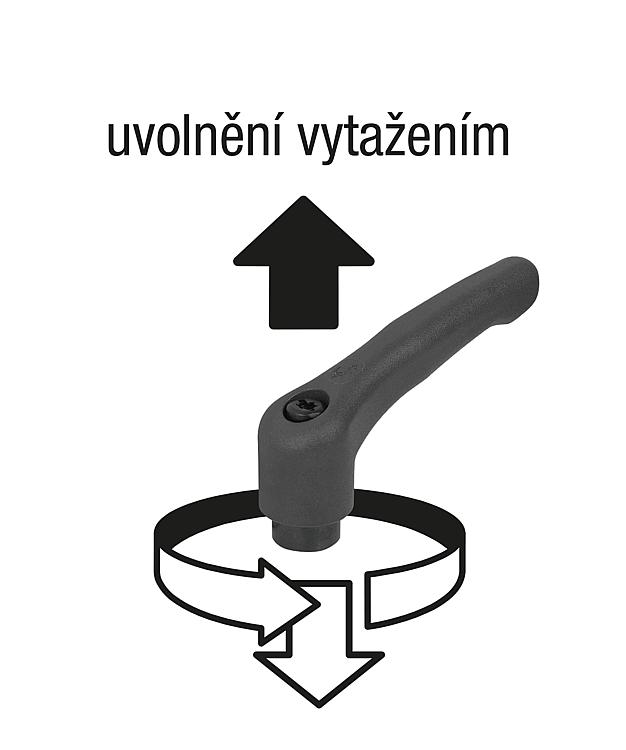

Způsob ovládání	Ovládací úchyt je ozubeným věncem v neovládaném stavu zaklesnut do ozubené vložky, čímž lze závit upevnit nebo povolit. Nadzvednutím ovládacího úchytu ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Teplotní rozsah	Teplota při dlouhodobém používání max. 100 °C. Provozní teplota při krátkodobém používání max. 130 °C.

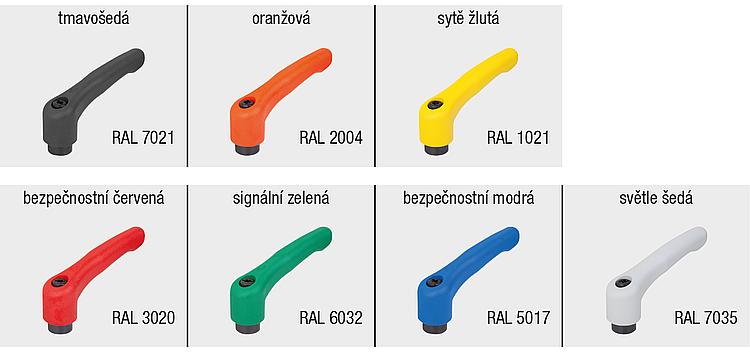

Přednosti	Sedm barevných variant.
Na vyžádání	Další vnější závity, délky šroubů, barvy, jakož i nadstandardní provedení. Rozměr „H1“ dodáváme na přání v jiných délkách za příplatek. Plast s vysokou teplotní odolností, v tmavošedé. Teplota při dlouhodobém používání podle IEC 216 max. 150 °C – 160 °C. Provozní teplota při krátkodobém používání max. 250 °C.

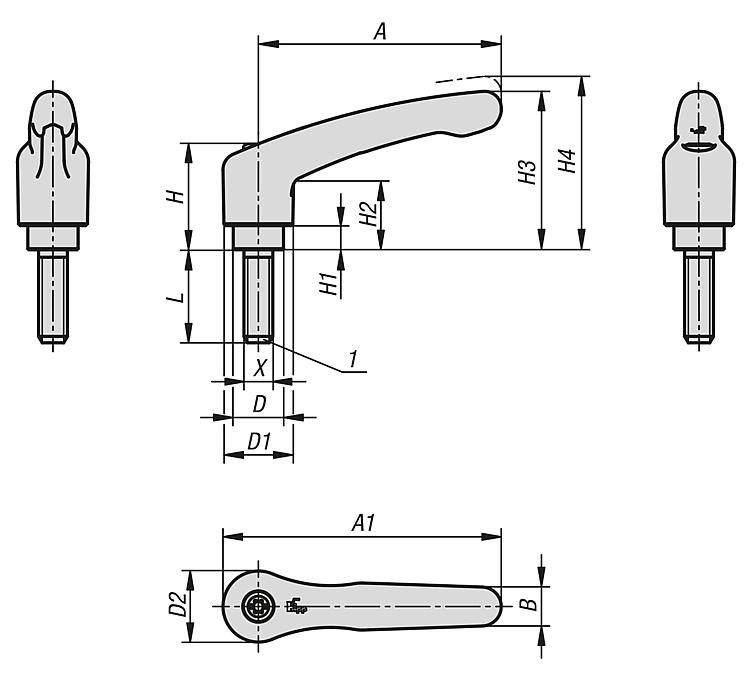

Odkaz na výkres	Zaoblené ukončení závitu podle DIN EN ISO 4753

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L	CAD
K1700.0031X6	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6	3D
K1700.0032X6	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6	3D
K1700.00316X6	84,70 Kč		řepkově žlutá RAL 1021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6	3D
K1700.0031X10	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10	3D
K1700.0031X15	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15	3D
K1700.0031X20	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20	3D
K1700.0032X10	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10	3D
K1700.0032X15	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15	3D
K1700.0032X20	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20	3D
K1700.00384X6	84,70 Kč		bezpečnostní červená RAL 3020	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6	3D
K1700.00386X6	84,70 Kč		signální zelená RAL 6032	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6	3D
K1700.00387X6	84,70 Kč		bezpečnostní modrá RAL 5017	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6	3D
K1700.00388X6	84,70 Kč		světle šedá RAL 7035	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6	3D
K1700.0041X10	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10	3D
K1700.0041X15	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15	3D
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L	CAD
K1700.0041X20	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20	3D
K1700.0041X25	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25	3D
K1700.0041X30	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30	3D
K1700.0041X35	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	35	3D
K1700.0041X40	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	40	3D
K1700.0041X45	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	45	3D
K1700.0041X50	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	50	3D
K1700.0042X10	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10	3D
K1700.0042X15	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15	3D
K1700.0042X20	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20	3D
K1700.0042X25	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25	3D
K1700.0042X30	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30	3D
K1700.0042X35	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	35	3D
K1700.0042X40	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	40	3D
K1700.0042X45	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	45	3D
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L	CAD
K1700.0042X50	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	50	3D
K1700.0051X10	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10	3D
K1700.0051X15	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15	3D
K1700.0051X20	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20	3D
K1700.0051X25	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25	3D
K1700.0051X30	84,70 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30	3D
K1700.0051X35	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	35	3D
K1700.0051X40	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	40	3D
K1700.0051X45	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	45	3D
K1700.0051X50	94,20 Kč		tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	50	3D
K1700.0052X10	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10	3D
K1700.0052X15	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15	3D
K1700.0052X20	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20	3D
K1700.0052X25	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25	3D
K1700.0052X30	84,70 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30	3D
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L	CAD
K1700.0052X35	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	35	3D
K1700.0052X40	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	40	3D
K1700.0052X45	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	45	3D
K1700.0052X50	94,20 Kč		čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	50	3D
K1700.1051X10	84,70 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	10	3D
K1700.1051X15	84,70 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	15	3D
K1700.1051X20	84,70 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	20	3D
K1700.1051X25	84,70 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	25	3D
K1700.1051X30	84,70 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	30	3D
K1700.1051X35	94,20 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	35	3D
K1700.1051X40	94,20 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	40	3D
K1700.1051X45	94,20 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	45	3D
K1700.1051X50	94,20 Kč		tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	50	3D
K1700.1052X10	84,70 Kč		čistě oranžová RAL 2004	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	10	3D
K1700.1052X15	84,70 Kč		čistě oranžová RAL 2004	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	15	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
