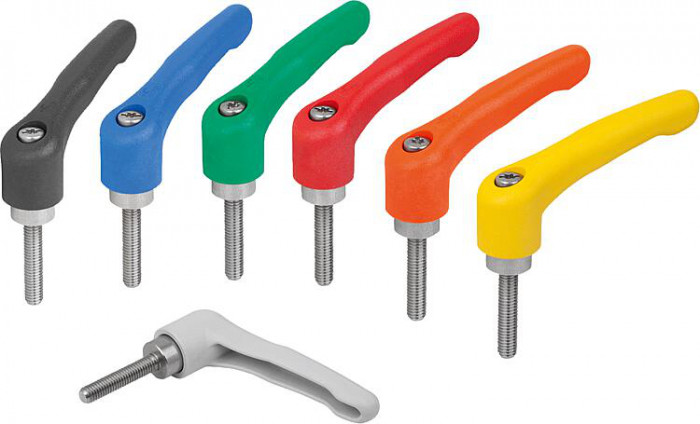

Upínací páka z plastu s vnějším závitem, se závitovou vložkou z nerezové oceli

Name: Upínací páka z plastu s vnějším závitem, se závitovou vložkou z nerezové oceli
Brand: Kipp
SKU: K1701
Availability: InStock

Novinka

Popis produktu

Kód:	K1701
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páka z plastu s vnějším závitem, se závitovou vložkou z nerezové oceli | K1701
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1701 Upínací páka z plastu s vnějším závitem, se závitovou vložkou z nerezové oceli

Varianty
Technické parametry

Popis výrobku	Plastová upínací páka s ergonomickým designem rukojeti nabízí velmi kvalitní, moderní vzhled v kombinaci s velmi příjemným dotykem. Ovládací úchyt je vyrobena ze speciálního vysokovýkonného plastu a je k dodání v mnoha standardních barvách. Výhodami ovládacího úchytu jsou vysoká tuhost a pevnost i při velmi vysokých okolních teplotách. Velmi nízká vlastní hmotnost je ideální pro mobilní použití. Upínací páka nabízí dobrou odolnost vůči chemikáliím, je odolná proti mořské vodě, lze ji sterilizovat v páře a je určena pro použití v horké vodě.
Materiál	Vysoce výkonný termoplast vyztužený skleněnými vlákny. Díly z nerezové oceli 1.4305
Provedení	Ocelové části bez povrchové úpravy.
Upozornění	Při L ≥ 60 mm činí délka závitu 60 mm.

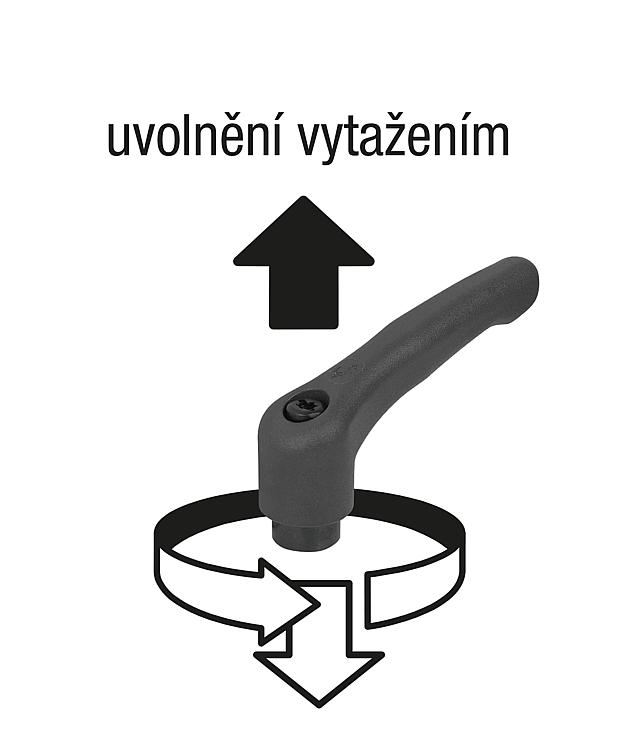

Způsob ovládání	Ovládací úchyt je ozubeným věncem v neovládaném stavu zaklesnut do ozubené vložky, čímž lze závit upevnit nebo povolit. Nadzvednutím ovládacího úchytu ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů, přístrojů a zařízení, oblast rehabilitace, zdravotnická technika, potravinářský průmysl.
Teplotní rozsah	Teplota při dlouhodobém používání max. 100 °C. Provozní teplota při krátkodobém používání max. 130 °C.
Přednosti	Dobrá odolnost vůči chemikáliím, mořské vodě a korozi. Možnost sterilizace v páře (odolná vůči hydrolýze) a vhodná pro použití v horké vodě. Sedm barevných variant.
Na vyžádání	Další vnější závity, délky šroubů, barvy, jakož i nadstandardní provedení. Rozměr „H1“ dodáváme na přání v jiných délkách za příplatek. Plast s vysokou teplotní odolností, v tmavošedé. Teplota při dlouhodobém používání podle IEC 216 max. 150 °C – 160 °C. Provozní teplota při krátkodobém používání max. 250 °C.

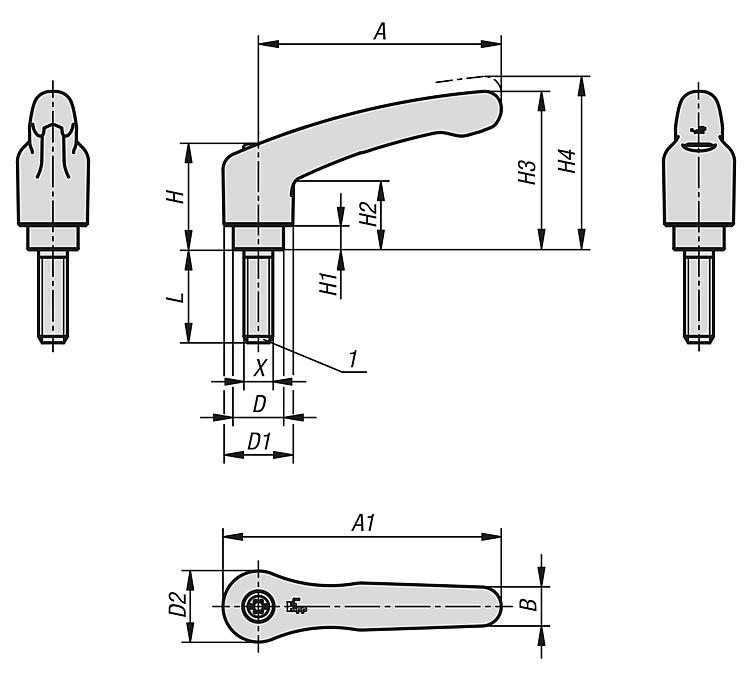

Odkaz na výkres	Zaoblené ukončení závitu podle DIN EN ISO 4753

Detail zavřít

Zruš filtr

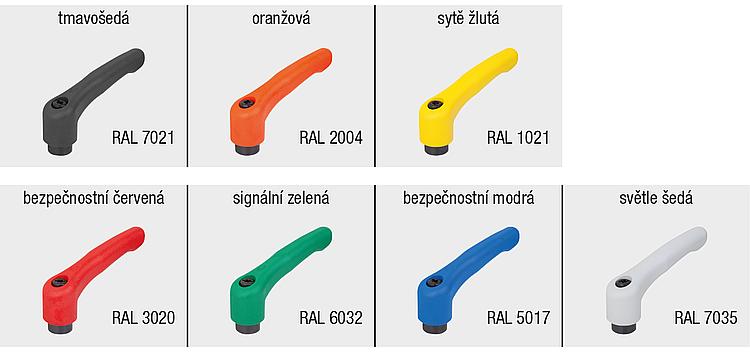

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1701.0031X6	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6
K1701.0032X6	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6
K1701.00316X6	149,10 Kč	180,41 Kč		3D	řepkově žlutá RAL 1021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6
K1701.0031X10	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10
K1701.0031X15	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15
K1701.0031X20	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20
K1701.0032X10	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10
K1701.0032X15	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15
K1701.0032X20	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20
K1701.00384X6	149,10 Kč	180,41 Kč		3D	bezpečnostní červená RAL 3020	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6
K1701.00386X6	149,10 Kč	180,41 Kč		3D	signální zelená RAL 6032	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6
K1701.00387X6	149,10 Kč	180,41 Kč		3D	bezpečnostní modrá RAL 5017	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6
K1701.00388X6	149,10 Kč	180,41 Kč		3D	světle šedá RAL 7035	vysoce výkonný termoplast	0	M3	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	6
K1701.0041X10	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10
K1701.0041X15	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1701.0041X20	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20
K1701.0041X25	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25
K1701.0041X30	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30
K1701.0042X10	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10
K1701.0042X15	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15
K1701.0042X20	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20
K1701.0042X25	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25
K1701.0042X30	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M4	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30
K1701.0051X10	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10
K1701.0051X15	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15
K1701.0051X20	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20
K1701.0051X25	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25
K1701.0051X30	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30
K1701.0051X35	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	35
K1701.0051X40	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	40
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1701.0051X45	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	45
K1701.0051X50	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	50
K1701.0052X10	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	10
K1701.0052X15	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	15
K1701.0052X20	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	20
K1701.0052X25	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	25
K1701.0052X30	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	30
K1701.0052X35	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	35
K1701.0052X40	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	40
K1701.0052X45	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	45
K1701.0052X50	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	0	M5	10	13,2	13,8	24,5	4	15,5	30	33,5	30	36,9	7,6	16	50
K1701.1051X10	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	10
K1701.1051X15	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	15
K1701.1051X20	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	20
K1701.1051X25	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	25
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Barva základního tělesa	Materiál základního tělesa	Velikost	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Počet zubů	L
K1701.1051X30	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	30
K1701.1051X35	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	35
K1701.1051X40	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	40
K1701.1051X45	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	45
K1701.1051X50	160,30 Kč	193,96 Kč		3D	tmavošedá RAL 7021	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	50
K1701.1052X10	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	10
K1701.1052X15	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	15
K1701.1052X20	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	20
K1701.1052X25	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	Vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	25
K1701.1052X30	149,10 Kč	180,41 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	30
K1701.1052X35	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	35
K1701.1052X40	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	40
K1701.1052X45	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	45
K1701.1052X50	160,30 Kč	193,96 Kč		3D	čistě oranžová RAL 2004	vysoce výkonný termoplast	1	M5	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	50
K1701.1061X10	149,10 Kč	180,41 Kč		3D	tmavošedá RAL 7021	Vysoce výkonný termoplast	1	M6	10	13,2	13,8	24,5	4	14,2	30,8	35	39,9	46,8	7,9	16	10
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
