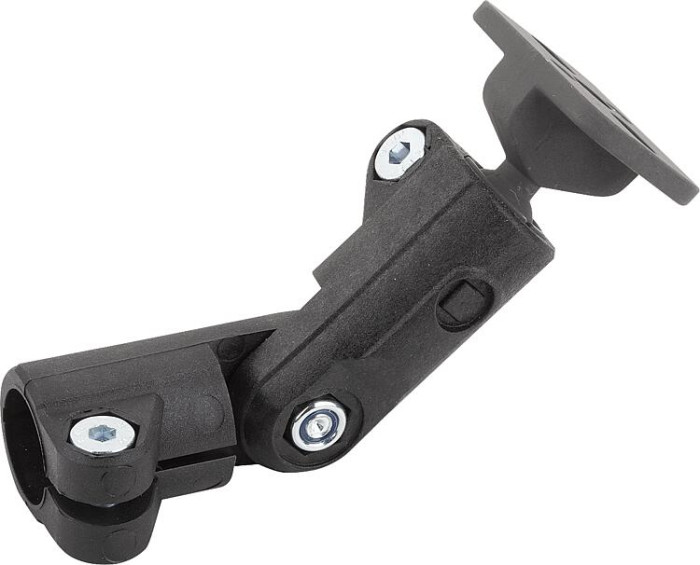

Trubkové spojky, kloub, z plastu s kulovým kloubem
Novinka
Popis produktu
Kód:
K0489
Výrobce:
Kipp
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Trubkové kloubové spojky, jsou konstruovány s ozubením, a proto lze
otáčet o 180° v krocích po 15°.
Trubkové spojky mají na kulovém kloubu připojovací desku otočnou o 360°
a nabízejí tak ještě více stupňů volnosti v nastavení.
K nim lze připojit a individuálně nastavit součásti, jako jsou snímače,
reflektory a další prvky. Vhodné pro součásti, které je třeba přesně
vyrovnat a častěji nastavovat.
Rozsah vychýlení připojovací desky činí minimálně 60°.
Materiál
Termoplast.
Šroub s válcovou hlavou podle DIN 7984 a šestihranná matice podle DIN
985, z oceli.
Provedení
Černé.
Šroub s válcovou hlavou, šestihranná matice, pozinkované.
Upozornění
Lze je kombinovat s jinými trubkovými spojkami konstrukční velikosti
18 mm. Je-li třeba sevřít trubky menší nebo změnit trubku s kruhovým
profilem na profil čtyřhranný, je to možné provést pomocí redukčních
pouzder.
Speciální povrchová úprava kulového kloubu zajišťuje vysokopevnostní
upnutí.
Max. utahovací moment pro utažení upínacích šroubů:
M6: 8 Nm.
M8: 25 Nm.
Uvedené síly a momenty jsou nezávazné orientační hodnoty, kterých
nemusí být v jednotlivých případech dosaženo z důvodu různých
podmínek použití, např. teploty nebo vlastností povrchu upínaných
profilů.
Poskytnuté údaje nepředstavují záruku kvality ani zaručené vlastnosti
výrobků.
Příslušenství
Redukční pouzdra K0492
Trubky s kruhovým a čtvercovým profilem K0493
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
A
B
C
D
E
F
G
H
K
L
M
Drážka
P
R
Mb (Nm)
CAD
K0489.181
999,20 Kč
18,1
5,5
21
M5×10
30
15
40
20
30
66
30
90
45
43
8
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list K0489 Trubkové spojky, kloub, z plastu s kulovým kloubem
