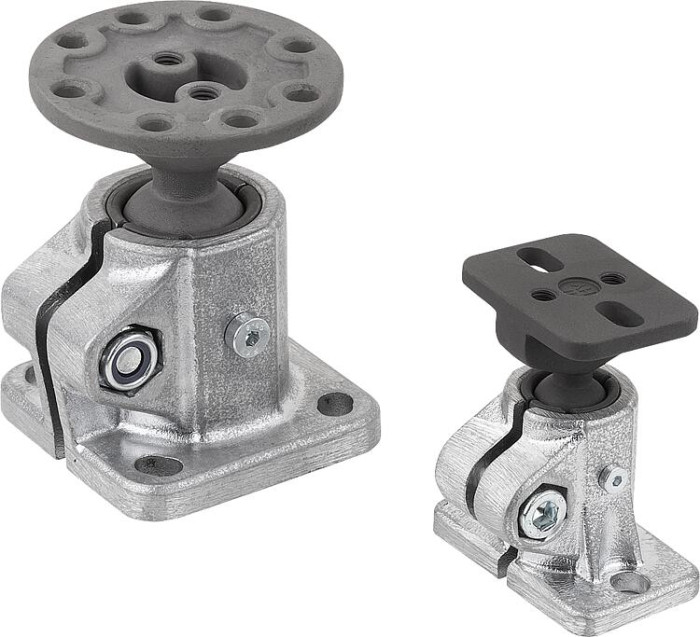

Trubkové patní spojky, z hliníku, s kulovým kloubem
Novinka
Popis produktu
Kód:
K0477
Výrobce:
Kipp
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Trubkové patní spojky se používají pro povrchové úhlové připojení.
Šroubují se na stroje nebo stojany.
Trubkové spojky mají na kulovém kloubu připojovací desku otočnou
o 360°.
K nim lze připojit a individuálně nastavit součásti, jako jsou snímače,
reflektory a další prvky. Vhodné pro součásti, které je třeba přesně
vyrovnat a častěji nastavovat.
Rozsah vychýlení připojovací desky činí minimálně 60°.
Materiál
Hliníková litina.
Šroub s válcovou hlavou podle ISO 4762 a šestihranná matice podle DIN
985, z oceli.
Provedení
Hladce vyleštěno.
Šroub s válcovou hlavou a šestihranná matice, pozinkované.
Upozornění
Lze kombinovat s dalšími trubkovými spojkami konstrukční velikosti
18 mm a 30 mm.
Speciální povrchová úprava kulového kloubu zajišťuje vysokopevnostní
upnutí.
Max. utahovací moment pro utažení upínacích šroubů:
M6: 10 Nm.
M8: 25 Nm.
M10: 50 Nm.
Uvedené síly a momenty jsou nezávazné orientační hodnoty, kterých
nemusí být v jednotlivých případech dosaženo z důvodu různých
podmínek použití, např. teploty nebo vlastností povrchu upínaných
profilů.
Poskytnuté údaje nepředstavují záruku kvality ani zaručené vlastnosti
výrobků.
Příslušenství
Trubky s kruhovým a čtvercovým profilem K0493
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat
Provedení
B
C
D
D1
E
F
G
H
K
L
M
Drážka
O
U
J
P
R
W
Mb (Nm)
CAD
K0477.5181
1 339,60 Kč
A
5,5
21
M5×10
–
50
15
40
20
30
58
30
5
38
40
–
–
–
–
9
3D
K0477.5301
2 000,60 Kč
B
7
30
M6
5,8
–
–
–
16
38,1
80
60
8
39,5
42,5
34
41,5
45,5
30,2
40
3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list K0477 Trubkové patní spojky, z hliníku, s kulovým kloubem
