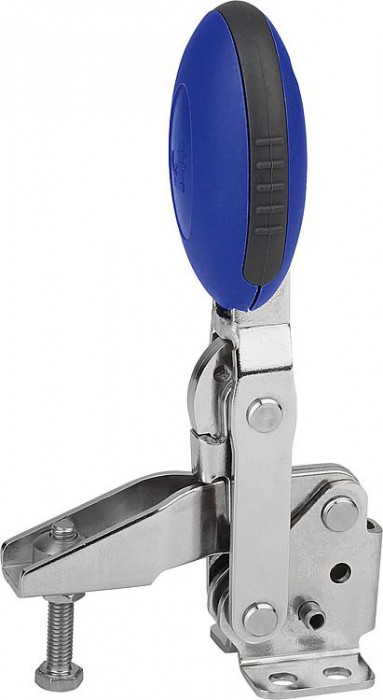

Rychloupínače vertikální s vodorovnou patkou a nastavitelným přítlačným šroubem, nerezová ocel
Popis produktu
| Kód: | K0662 |
|---|---|
| Výrobce: | Kipp |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list K0662 Rychloupínače vertikální s vodorovnou patkou a nastavitelným přítlačným šroubem, nerezová ocel Technické informace Rychlé upnutí – spolehlivá fixace
Detail zavřít

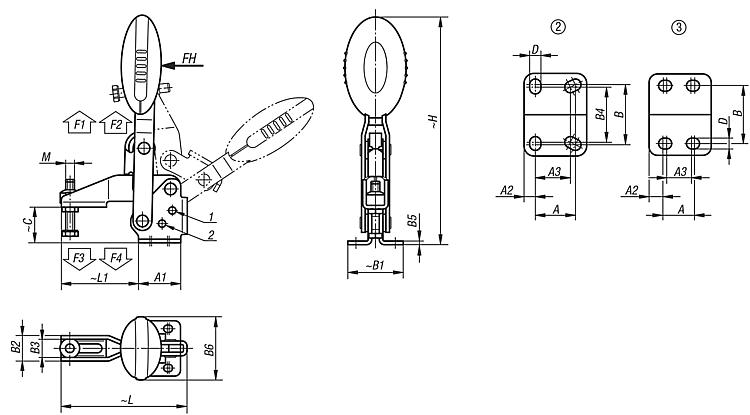

| Objednací kód | Základní cena bez DPH | Objednat | Barva komponentu | Děrová šablona | M | A | A1 | A2 | A3 | B | B1 | B2 | B3 | B4 | B5 | B6 | C | D | H | L | L1 | Úhel rozevření přídržného ramena poloha 1 | Úhel rozevření přídržného ramena poloha 2 | Úhel rozevření přídržného ramena bez dorazu | Úhel rozevření držadla poloha 1 | Úhel rozevření držadla poloha 2 | Úhel rozevření držadla bez dorazu | Ruční síla FH N | Přídržná síla F1 N | Přídržná síla F2 N | Upínací síla F3 N | Upínací síla F4 N | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0662.105001 | 743,80 Kč | ultramarín RAL 5002 | 2 | M5×25 | 16mm | 25mm | 4,5 | 14 | 24mm | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4mm | 65,6 | 35 | 100° | – | 147° | 64° | – | 83° | 100 | 750 | 1050 | 620 | 750 | ||
| K0662.106001 | 1 104,60 Kč | ultramarín RAL 5002 | 3 | M6×35 | 14mm | 29mm | 7 | 12 | 27mm | 38 | 17,5 | 12,5 | – | 2,5 | 43,5 | 24,9 | 5,5 | 156,3mm | 86,5 | 53 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 | ||
| K0662.108001 | 1 543,90 Kč | ultramarín RAL 5002 | 3 | M8×45 | 21mm | 39mm | 9 | 19 | 32mm | 45 | 20,6 | 15,6 | – | 2,5 | 41,5 | 32,7 | 6,8 | 184,2mm | 107 | 62 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 | ||
| K0662.105000 | 743,80 Kč | tmavošedá RAL 7021 | 2 | M5×25 | 16mm | 25mm | 4,5 | 14 | 24mm | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4mm | 65,6 | 35 | 100° | – | 147° | 64° | – | 83° | 100 | 750 | 1050 | 620 | 750 | ||
| K0662.106000 | 1 104,60 Kč | tmavošedá RAL 7021 | 3 | M6×35 | 14mm | 29mm | 7 | 12 | 27mm | 38 | 17,5 | 12,5 | – | 2,5 | 43,5 | 24,9 | 5,5 | 156,3mm | 86,5 | 53 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 | ||
| K0662.108000 | 1 543,90 Kč | tmavošedá RAL 7021 | 3 | M8×45 | 21mm | 39mm | 9 | 19 | 32mm | 45 | 20,6 | 15,6 | – | 2,5 | 41,5 | 32,7 | 6,8 | 184,2mm | 107 | 62 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 | ||
| K0662.105003 | 743,80 Kč | bezpečnostní červená RAL 3020 | 2 | M5×25 | 16mm | 25mm | 4,5 | 14 | 24mm | 33 | 13,2 | 9,2 | 22 | 2 | 22,5 | 18 | 4,5 | 107,4mm | 65,6 | 35 | 100° | – | 147° | 64° | – | 83° | 100 | 750 | 1050 | 620 | 750 | ||
| K0662.106003 | 1 104,60 Kč | bezpečnostní červená RAL 3020 | 3 | M6×35 | 14mm | 29mm | 7 | 12 | 27mm | 38 | 17,5 | 12,5 | – | 2,5 | 43,5 | 24,9 | 5,5 | 156,3mm | 86,5 | 53 | 56° | 83° | 152° | 46° | 56° | 83° | 160 | 1350 | 1650 | 920 | 1050 | ||
| K0662.108003 | 1 543,90 Kč | bezpečnostní červená RAL 3020 | 3 | M8×45 | 21mm | 39mm | 9 | 19 | 32mm | 45 | 20,6 | 15,6 | – | 2,5 | 41,5 | 32,7 | 6,8 | 184,2mm | 107 | 62 | 13° | 93° | 158° | 26° | 61° | 86° | 190 | 2000 | 2800 | 940 | 1350 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||||||||||||||||
