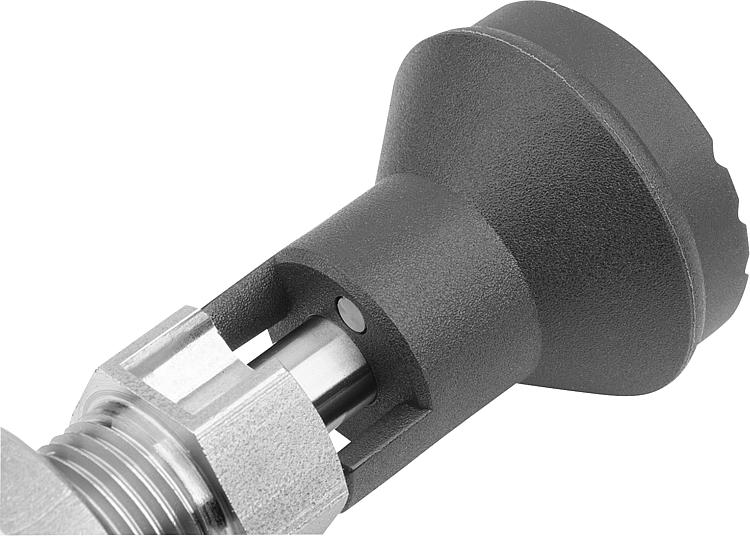

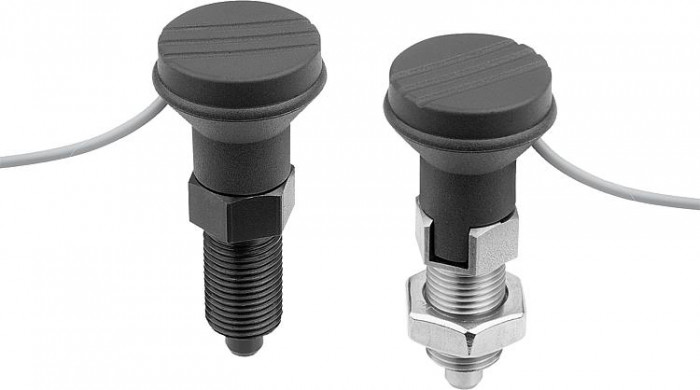

Aretační čepy, z oceli nebo nerezové oceli se snímačem stavu, kabelové připojení

Name: Aretační čepy, z oceli nebo nerezové oceli se snímačem stavu, kabelové připojení
Brand: Kipp
SKU: K1744
Availability: InStock

Novinka

Popis produktu

Kód:	K1744
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy, z oceli nebo nerezové oceli se snímačem stavu, kabelové připojení | K1744
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1744 Aretační čepy, z oceli nebo nerezové oceli se snímačem stavu, kabelové připojení

Varianty
Technické parametry

Popis výrobku	Aretační čepy se užívají tehdy, je-li třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy ve strojírenství, při výrobě přístrojů, nábytku a při výrobě speciálních vozidel. U aretačních čepů se snímačem stavu lze pracovní stav registrovat elektronicky a dále zpracovávat. Připojení, například k řídicímu systému stroje, je kabelové prostřednictvím připojovacího kabelu integrovaného snímače.
Materiál	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Nerezové provedení: Aretační kolík, kalený: Závitové pouzdro 1.4305. Aretační kolík 1.4034. Aretační kolík, nekalený: Závitové pouzdro 1.4305. Aretační kolík 1.4305. Hřibovitý úchyt, tmavošedý termoplast.
Provedení	Ocelové provedení: Závitové pouzdro brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení: Závitové pouzdro bez povrchové úpravy. Aretační kolík kalený, broušený a bez povrchové úpravy. Aretační kolík nekalený, broušený a bez povrchové úpravy.
Upozornění	Snímač stavu sepne při zapadnutí při zdvihu S – 1 mm.

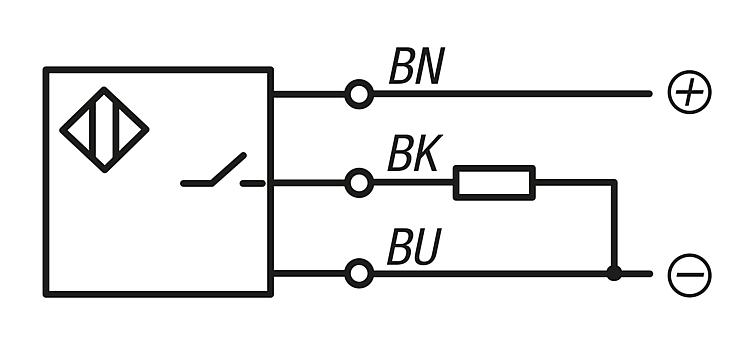

Technické údaje	Indukční snímač: Výstupní spínání: PNP spínací kontakt (NO) Provozní napětí: 6 – 30 V DC Provozní proud: <100 mA Spínací vzdálenost: 1 mm Spínací frekvence: <4000 Hz Odolnost vůči zkratu: ano Ochrana vůči přepólování: ano Třída ochrany: IP 67 Druh připojení: 2 m PVC kabel Teplotní rozsah: –10° C – +70°C Schválení: CE, c-UL-us, EAC
Použití	Aretační čepy se snímačem stavu umožňují řízení procesu v závislosti na manipulaci. Navíc lze zajistit, aby se aretační kolík nacházel v požadovaném pracovním stavu.
Bezpečnost	Aretační čepy se snímačem stavu nejsou vhodné k zajišťování osob.

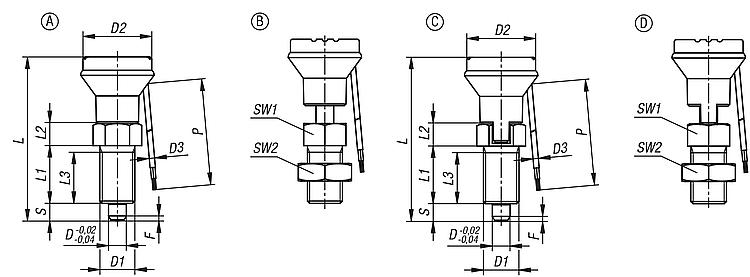

Odkaz na výkres	Provedení A: bez aretační drážky, bez protimatice Provedení B: bez aretační drážky, s protimaticí Provedení C: s aretační drážkou, bez protimatice Provedení D: s aretační drážkou, s protimaticí P = délka kabelu BN = hnědý BK = černý BU = modrý

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1744.11051	2 195,60 Kč	2 656,68 Kč		3D	A	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12
K1744.12061	2 227,90 Kč	2 695,76 Kč		3D	A	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14
K1744.13081	2 260,10 Kč	2 734,72 Kč		3D	A	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35
K1744.14101	2 357,90 Kč	2 853,06 Kč		3D	A	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34
K1744.14121	2 422,60 Kč	2 931,35 Kč		3D	A	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39
K1744.21051	2 195,60 Kč	2 656,68 Kč		3D	B	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12
K1744.22061	2 227,90 Kč	2 695,76 Kč		3D	B	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14
K1744.23081	2 260,10 Kč	2 734,72 Kč		3D	B	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35
K1744.24101	2 357,90 Kč	2 853,06 Kč		3D	B	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34
K1744.24121	2 422,60 Kč	2 931,35 Kč		3D	B	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39
K1744.31051	2 244,20 Kč	2 715,48 Kč		3D	C	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12
K1744.32061	2 276,50 Kč	2 754,57 Kč		3D	C	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14
K1744.33081	2 309,00 Kč	2 793,89 Kč		3D	C	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35
K1744.34101	2 406,50 Kč	2 911,87 Kč		3D	C	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34
K1744.34121	2 471,50 Kč	2 990,52 Kč		3D	C	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1744.41051	2 244,20 Kč	2 715,48 Kč		3D	D	ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12
K1744.42061	2 276,50 Kč	2 754,57 Kč		3D	D	ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14
K1744.43081	2 309,00 Kč	2 793,89 Kč		3D	D	ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35
K1744.44101	2 406,50 Kč	2 911,87 Kč		3D	D	ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34
K1744.44121	2 471,50 Kč	2 990,52 Kč		3D	D	ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39
K1744.011051	2 292,90 Kč	2 774,41 Kč		3D	A	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12
K1744.012061	2 325,40 Kč	2 813,73 Kč		3D	A	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14
K1744.013081	2 422,60 Kč	2 931,35 Kč		3D	A	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35
K1744.014101	2 487,90 Kč	3 010,36 Kč		3D	A	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34
K1744.014121	2 552,90 Kč	3 089,01 Kč		3D	A	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39
K1744.021051	2 292,90 Kč	2 774,41 Kč		3D	B	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12
K1744.022061	2 325,40 Kč	2 813,73 Kč		3D	B	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14
K1744.023081	2 422,60 Kč	2 931,35 Kč		3D	B	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35
K1744.024101	2 487,90 Kč	3 010,36 Kč		3D	B	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34
K1744.024121	2 552,90 Kč	3 089,01 Kč		3D	B	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1744.031051	2 341,80 Kč	2 833,58 Kč		3D	C	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12
K1744.032061	2 374,00 Kč	2 872,54 Kč		3D	C	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14
K1744.033081	2 471,50 Kč	2 990,52 Kč		3D	C	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35
K1744.034101	2 536,50 Kč	3 069,17 Kč		3D	C	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34
K1744.034121	2 601,50 Kč	3 147,82 Kč		3D	C	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39
K1744.041051	2 341,80 Kč	2 833,58 Kč		3D	D	nerezová ocel	kalená	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12
K1744.042061	2 374,00 Kč	2 872,54 Kč		3D	D	nerezová ocel	kalená	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14
K1744.043081	2 471,50 Kč	2 990,52 Kč		3D	D	nerezová ocel	kalená	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35
K1744.044101	2 536,50 Kč	3 069,17 Kč		3D	D	nerezová ocel	kalená	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34
K1744.044121	2 601,50 Kč	3 147,82 Kč		3D	D	nerezová ocel	kalená	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39
K1744.111051	2 292,90 Kč	2 774,41 Kč		3D	A	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12
K1744.112061	2 325,40 Kč	2 813,73 Kč		3D	A	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14
K1744.113081	2 422,60 Kč	2 931,35 Kč		3D	A	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35
K1744.114101	2 487,90 Kč	3 010,36 Kč		3D	A	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34
K1744.114121	2 552,90 Kč	3 089,01 Kč		3D	A	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Materiál základního tělesa	Zajišťovací kolík	D	D1	D2	D3	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	P	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N
K1744.121051	2 292,90 Kč	2 774,41 Kč		3D	B	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12
K1744.122061	2 325,40 Kč	2 813,73 Kč		3D	B	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14
K1744.123081	2 422,60 Kč	2 931,35 Kč		3D	B	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35
K1744.124101	2 487,90 Kč	3 010,36 Kč		3D	B	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34
K1744.124121	2 552,90 Kč	3 089,01 Kč		3D	B	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39
K1744.131051	2 341,80 Kč	2 833,58 Kč		3D	C	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13		1,3	2000	5	12
K1744.132061	2 374,00 Kč	2 872,54 Kč		3D	C	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14		1,8	2000	6	14
K1744.133081	2 471,50 Kč	2 990,52 Kč		3D	C	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19		2,3	2000	15	35
K1744.134101	2 536,50 Kč	3 069,17 Kč		3D	C	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22		2,8	2000	15	34
K1744.134121	2 601,50 Kč	3 147,82 Kč		3D	C	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22		2,8	2000	15	39
K1744.141051	2 341,80 Kč	2 833,58 Kč		3D	D	nerezová ocel	netvrzeno	5	M10×1	25	2,4	51	17	7	15	5	13	17	1,3	2000	5	12
K1744.142061	2 374,00 Kč	2 872,54 Kč		3D	D	nerezová ocel	netvrzeno	6	M12×1,5	25	2,4	56	20	8	17	6	14	19	1,8	2000	6	14
K1744.143081	2 471,50 Kč	2 990,52 Kč		3D	D	nerezová ocel	netvrzeno	8	M16×1,5	33	2,4	74	26	10	23	8	19	24	2,3	2000	15	35
K1744.144101	2 536,50 Kč	3 069,17 Kč		3D	D	nerezová ocel	netvrzeno	10	M20×1,5	33	2,4	80	28	12	25	10	22	30	2,8	2000	15	34
K1744.144121	2 601,50 Kč	3 147,82 Kč		3D	D	nerezová ocel	netvrzeno	12	M20×1,5	33	2,4	84	28	14	25	12	22	30	2,8	2000	15	39
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
