Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí

Popis produktu

Kód:	K0119
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí | K0119
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list K0119 Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí

Materiál	Standardní provedení 1.7225, nerezové provedení 1.4305.
Provedení	Standardní provedení galvanicky zinkováno, modře pasivovávno. Nerezové provedení bez povrchové úpravy.
Příslušenství	Kulové vyrovnávací podložky K0691

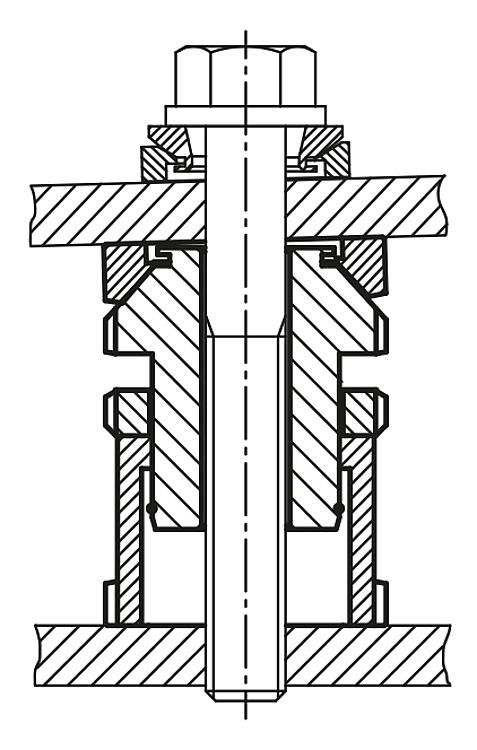

Upozornění	Šrouby s přestavitelnou výškou s kulovou vyrovnávací podložkou a kontramaticí se používají tam, kde se jedná o ustavení a vyrovnání motorů, agregátů, hnacích prvků a výrobních linek. Kulové vyrovnávací podložky umožňují přesné uložení při montáži šikmých opěrných ploch až do úhlu náklonu cca 4°. Kontramatice přitom slouží k zajištění předepsaného nastavení. Vyznačuje se svou velkou dráhou nastavení od 10 mm do 39 mm.

Detail zavřít

Zruš filtr

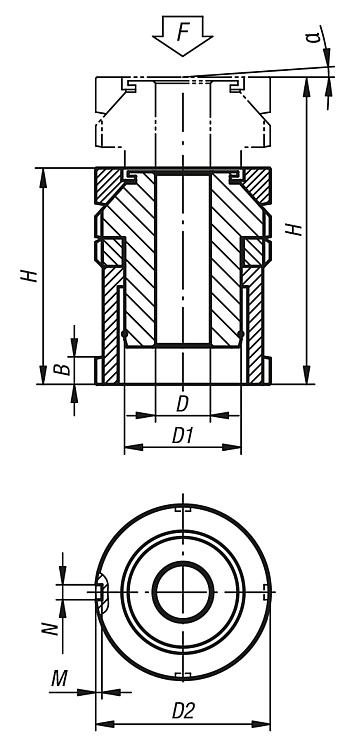

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN
K0119.1006	2 019,20 Kč	2 443,23 Kč		CAD	Zušlechtěná ocel	6,6	M6	M15×1	25mm	40	50	5mm	4	2	4°	40
K0119.1406	2 237,40 Kč	2 707,25 Kč		CAD	Zušlechtěná ocel	6,6	M6	M20×1	32mm	49	63	6mm	4	2	4°	65
K0119.1408	2 237,40 Kč	2 707,25 Kč		CAD	Zušlechtěná ocel	9	M8	M20×1	32mm	49	63	6mm	4	2	4°	65
K0119.1410	2 237,40 Kč	2 707,25 Kč		CAD	Zušlechtěná ocel	11	M10	M20×1	32mm	49	63	6mm	4	2	4°	65
K0119.1810	2 509,80 Kč	3 036,86 Kč		CAD	Zušlechtěná ocel	11	M10	M30×1,5	45mm	61	79	7mm	5	2	4°	120
K0119.1812	2 509,80 Kč	3 036,86 Kč		CAD	Zušlechtěná ocel	13,5	M12	M30×1,5	45mm	61	79	7mm	5	2	4°	120
K0119.1816	2 509,80 Kč	3 036,86 Kč		CAD	Zušlechtěná ocel	17,5	M16	M30×1,5	45mm	61	79	7mm	5	2	4°	120
K0119.2316	3 088,00 Kč	3 736,48 Kč		CAD	Zušlechtěná ocel	17,5	M16	M40×1,5	58mm	79	102	9mm	6	2,5	4°	210
K0119.2320	3 088,00 Kč	3 736,48 Kč		CAD	Zušlechtěná ocel	22	M20	M40×1,5	58mm	79	102	9mm	6	2,5	4°	210
K0119.2324	3 088,00 Kč	3 736,48 Kč		CAD	Zušlechtěná ocel	26	M24	M40×1,5	58mm	79	102	9mm	6	2,5	4°	210
K0119.2920	4 098,40 Kč	4 959,06 Kč		CAD	Zušlechtěná ocel	22	M20	M50×1,5	70mm	94	123	11mm	6	2,5	4°	330
K0119.2924	4 098,40 Kč	4 959,06 Kč		CAD	Zušlechtěná ocel	26	M24	M50×1,5	70mm	94	123	11mm	6	2,5	4°	330
K0119.2930	4 098,40 Kč	4 959,06 Kč		CAD	Zušlechtěná ocel	33	M30	M50×1,5	70mm	94	123	11mm	6	2,5	4°	330
K0119.3924	5 614,70 Kč	6 793,79 Kč		CAD	Zušlechtěná ocel	26	M24	M60×2	80mm	105	144	11mm	7	3	4°	495
K0119.3930	5 614,70 Kč	6 793,79 Kč		CAD	Zušlechtěná ocel	33	M30	M60×2	80mm	105	144	11mm	7	3	4°	495
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	D	pro šroub	D1	d2	H min.	H max.	B	Drážka	M	α	F kN
K0119.10061	2 246,40 Kč	2 718,14 Kč		CAD	Nerezová ocel	6,6	M6	M15×1	25mm	40	50	5mm	4	2	4°	27,1
K0119.14061	2 526,70 Kč	3 057,31 Kč		CAD	Nerezová ocel	6,6	M6	M20×1	32mm	49	63	6mm	4	2	4°	43,4
K0119.14081	2 526,70 Kč	3 057,31 Kč		CAD	Nerezová ocel	9	M8	M20×1	32mm	49	63	6mm	4	2	4°	43,4
K0119.14101	2 455,40 Kč	2 971,03 Kč		CAD	Nerezová ocel	11	M10	M20×1	32mm	49	63	6mm	4	2	4°	43,4
K0119.18101	2 807,20 Kč	3 396,71 Kč		CAD	Nerezová ocel	11	M10	M30×1,5	45mm	61	79	7mm	5	2	4°	84
K0119.18121	2 807,20 Kč	3 396,71 Kč		CAD	Nerezová ocel	13,5	M12	M30×1,5	45mm	61	79	7mm	5	2	4°	84
K0119.18161	2 807,20 Kč	3 396,71 Kč		CAD	Nerezová ocel	17,5	M16	M30×1,5	45mm	61	79	7mm	5	2	4°	84
K0119.23161	3 696,30 Kč	4 472,52 Kč		CAD	Nerezová ocel	17,5	M16	M40×1,5	58mm	79	102	9mm	6	2,5	4°	148
K0119.23201	3 696,30 Kč	4 472,52 Kč		CAD	Nerezová ocel	22	M20	M40×1,5	58mm	79	102	9mm	6	2,5	4°	148
K0119.23241	3 696,30 Kč	4 472,52 Kč		CAD	Nerezová ocel	26	M24	M40×1,5	58mm	79	102	9mm	6	2,5	4°	148
K0119.29201	5 792,50 Kč	7 008,93 Kč		CAD	Nerezová ocel	22	M20	M50×1,5	70mm	94	123	11mm	6	2,5	4°	225
K0119.29241	5 792,50 Kč	7 008,93 Kč		CAD	Nerezová ocel	26	M24	M50×1,5	70mm	94	123	11mm	6	2,5	4°	225
K0119.39241	8 000,70 Kč	9 680,85 Kč		CAD	Nerezová ocel	26	M24	M60×2	80mm	105	144	11mm	7	3	4°	323
K0119.39301	8 000,70 Kč	9 680,85 Kč		CAD	Nerezová ocel	33	M30	M60×2	80mm	105	144	11mm	7	3	4°	323
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
