Ovládací kliky s bezpečnostní samosklopnou válcovou rukojetí

Name: Ovládací kliky s bezpečnostní samosklopnou válcovou rukojetí
Brand: Kipp
SKU: K0268
Availability: InStock

Novinka

Popis produktu

Kód:	K0268
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ovládací kliky s bezpečnostní samosklopnou válcovou rukojetí | K0268
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K0268 Ovládací kliky s bezpečnostní samosklopnou válcovou rukojetí

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 1	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	SW
K0268.1108	1 103,60 Kč	1 335,36 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	80	–	24	8	–	84,2	47,5	28,5	13	–	104	12,7	–	–
K0268.1110	1 103,60 Kč	1 335,36 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	80	–	24	10	–	84,2	47,5	28,5	13	–	104	12,7	–	–
K0268.1210	1 112,00 Kč	1 345,52 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	100	–	29	10	–	104,2	58,5	35,5	13	–	129	15,7	–	–
K0268.1212	1 112,00 Kč	1 345,52 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	100	–	29	12	–	104,2	58,5	35,5	13	–	129	15,7	–	–
K0268.1312	1 132,00 Kč	1 369,72 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	125	–	36	12	–	139	82	44	18,5	–	161	19,5	–	–
K0268.1314	1 132,00 Kč	1 369,72 Kč		CAD	Kalibrovaný otvor	bez příčného otvoru	125	–	36	14	–	139	82	44	18,5	–	161	19,5	–	–
K0268.2108	1 148,30 Kč	1 389,44 Kč		CAD	Vnitřní čtyřhran	bez příčného otvoru	80	–	24	–	–	84,2	47,5	28,5	13	–	104	12,7	–	8
K0268.2110	1 148,30 Kč	1 389,44 Kč		CAD	Vnitřní čtyřhran	bez příčného otvoru	80	–	24	–	–	84,2	47,5	28,5	13	–	104	12,7	–	10
K0268.2210	1 160,60 Kč	1 404,33 Kč		CAD	Vnitřní čtyřhran	bez příčného otvoru	100	–	29	–	–	104,2	58,5	35,5	13	–	129	15,7	–	10
K0268.2212	1 160,60 Kč	1 404,33 Kč		CAD	Vnitřní čtyřhran	bez příčného otvoru	100	–	29	–	–	104,2	58,5	35,5	13	–	129	15,7	–	12
K0268.2312	1 176,80 Kč	1 423,93 Kč		CAD	Vnitřní čtyřhran	bez příčného otvoru	125	–	36	–	–	139	82	44	18,5	–	161	19,5	–	12
K0268.2314	1 176,80 Kč	1 423,93 Kč		CAD	Vnitřní čtyřhran	bez příčného otvoru	125	–	36	–	–	139	82	44	18,5	–	161	19,5	–	14
K0268.11086	1 193,10 Kč	1 443,65 Kč		CAD	kalibrovaný otvor	s příčnou dírou	80	–	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	–	–
K0268.11106	1 193,10 Kč	1 443,65 Kč		CAD	kalibrovaný otvor	s příčnou dírou	80	–	24	10	M6	84,2	47,5	28,5	3	7,5	104	12,7	–	–
K0268.12106	1 201,90 Kč	1 454,30 Kč		CAD	kalibrovaný otvor	s příčnou dírou	100	–	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	–	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 1	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	SW
K0268.12126	1 201,90 Kč	1 454,30 Kč		CAD	kalibrovaný otvor	s příčnou dírou	100	–	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	–	–
K0268.13126	1 221,80 Kč	1 478,38 Kč		CAD	kalibrovaný otvor	s příčnou dírou	125	–	36	12	M6	139	82	44	18,5	7,5	161	19,5	–	–
K0268.13146	1 221,80 Kč	1 478,38 Kč		CAD	kalibrovaný otvor	s příčnou dírou	125	–	36	14	M6	139	82	44	18,5	7,5	161	19,5	–	–
K0268.21086	1 237,90 Kč	1 497,86 Kč		CAD	vnitřní čtyřhran	s příčnou dírou	80	–	24	–	M6	84,2	47,5	28,5	13	7,5	104	12,7	–	8
K0268.21106	1 237,90 Kč	1 497,86 Kč		CAD	vnitřní čtyřhran	s příčnou dírou	80	–	24	–	M6	84,2	47,5	28,5	13	7,5	104	12,7	–	10
K0268.22106	1 250,20 Kč	1 512,74 Kč		CAD	vnitřní čtyřhran	s příčnou dírou	100	–	29	–	M6	104,2	58,5	35,5	13	7,5	129	15,7	–	10
K0268.22126	1 250,20 Kč	1 512,74 Kč		CAD	vnitřní čtyřhran	s příčnou dírou	100	–	29	–	M6	104,2	58,5	35,5	13	7,5	129	15,7	–	12
K0268.23126	1 266,60 Kč	1 532,59 Kč		CAD	vnitřní čtyřhran	s příčnou dírou	125	–	36	–	M6	139	82	44	18,5	7,5	161	19,5	–	12
K0268.23146	1 266,60 Kč	1 532,59 Kč		CAD	vnitřní čtyřhran	s příčnou dírou	125	–	36	–	M6	139	82	44	18,5	7,5	161	19,5	–	14
K0268.110802	1 176,50 Kč	1 423,57 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	80	2	24	8	–	84,2	47,5	28,5	13	–	104	12.	9	–
K0268.111003	1 176,50 Kč	1 423,57 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	80	3	24	10	–	84,2	47,5	28,5	13	–	104	12,7	11,4	–
K0268.121003	1 186,60 Kč	1 435,79 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	100	3	29	10	–	104,2	58,5	35,5	13	–	129	15,7	11,4	–
K0268.121204	1 186,60 Kč	1 435,79 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	100	4	29	12	–	104,2	58,5	35,5	13	–	129	15,7	13,8	–
K0268.131204	1 203,50 Kč	1 456,24 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	125	4	36	12	–	139	82	44	18,5	–	161	19,5	13,8	–
K0268.131405	1 203,50 Kč	1 456,24 Kč		CAD	lícovaný otvor s drážkou	bez příčného otvoru	125	5	36	14	–	139	82	44	18,5	–	161	19,5	16,3	–
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	Provedení 1	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	SW
K0268.1108026	1 266,10 Kč	1 531,98 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	80	2	24	8	M6	84,2	47,5	28,5	13	7,5	104	12,7	9	–
K0268.1110036	1 266,10 Kč	1 531,98 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	80	3	24	10	M6	84,2	47,5	28,5	13	7,5	104	12,7	11,4	–
K0268.1210036	1 276,50 Kč	1 544,57 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	100	3	29	10	M6	104,2	58,5	35,5	13	7,5	129	15,7	11,4	–
K0268.1212046	1 276,50 Kč	1 544,57 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	100	4	29	12	M6	104,2	58,5	35,5	13	7,5	129	15,7	13,8	–
K0268.1312046	1 292,60 Kč	1 564,05 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	125	4	36	12	M6	139	82	44	18,5	7,5	161	19,5	13,8	–
K0268.1314056	1 292,60 Kč	1 564,05 Kč		CAD	lícovaný otvor s drážkou	s příčnou dírou	125	5	36	14	M6	139	82	44	18,5	7,5	161	19,5	16,3	–
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Klika z termoplastu. Válcový úchyt z termoplastu a oceli.
Provedení	Termoplast šedočerný. Ocelové části, brynýrované.

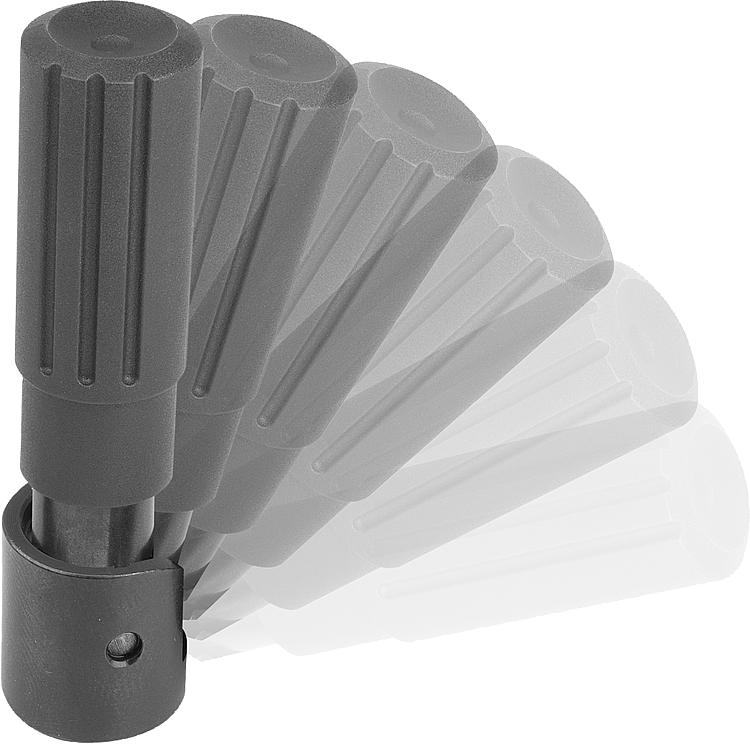

Upozornění	Krytka náboje je dodávána v demontovaném stavu. Ruční ovládací kliky je možné upevnit na hřídeli buď příčným zakolíkováním, nebo axiálně válcovým šroubem DIN 6912 a podložkou DIN 7349, a to pomocí drážky a pera. Pro uvedení bezpečnostních válcových úchytů do ovládací polohy je třeba provést dva úkony: Otočte úchyt kolem osy otáčení až na doraz (90°). Zatlačte úchyt v axiálním směru do aretační polohy. V zatlačené poloze lze nejpohodlněji prostřednictvím úchytky otáčet klikou. Samočinné zpětné otočení se provede po uvolnění. U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).
Příslušenství	K1160 šrouby s válcovou hlavou a s vnitřním šestihranem, nízká hlava DIN 6912.
Odkaz na výkres	Poloha příčného otvoru přesazená o 90° vůči drážce pro zalícovanou pružinu
