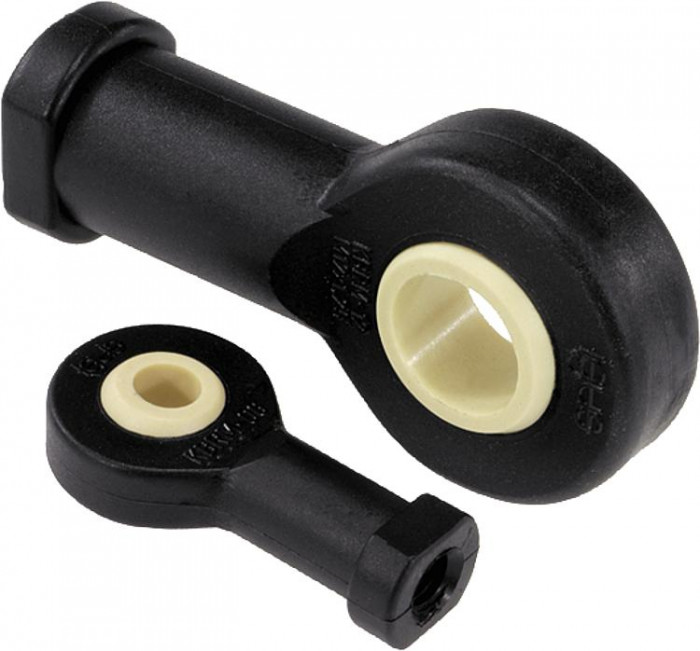

igubal® Kloubové hlavice s kluzným uložením vnitřní závit

Popis produktu

Kód:	K1466
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: igubal® Kloubové hlavice s kluzným uložením vnitřní závit | K1466
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list K1466 igubal® Kloubové hlavice s kluzným uložením s vnitřním závitem

Varianty
Technické parametry

Detail zavřít

Zruš filtr

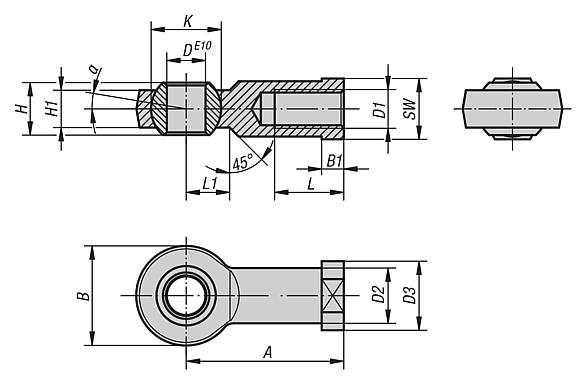

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	d	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α
K1466.104	187,10 Kč	226,39 Kč		CAD	pravý závit	5mm	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	Detail
K1466.105	187,10 Kč	226,39 Kč		CAD	pravý závit	5mm	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	Detail
K1466.106	188,50 Kč	228,09 Kč		CAD	pravý závit	6mm	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	Detail
K1466.108	192,30 Kč	232,68 Kč		CAD	pravý závit	8mm	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	Detail
K1466.110	211,10 Kč	255,43 Kč		CAD	pravý závit	10mm	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	Detail
K1466.112	248,80 Kč	301,05 Kč		CAD	pravý závit	12mm	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	Detail
K1466.114	279,70 Kč	338,44 Kč		CAD	pravý závit	14mm	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	Detail
K1466.116	314,40 Kč	380,42 Kč		CAD	pravý závit	16mm	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	Detail
K1466.120	426,70 Kč	516,31 Kč		CAD	pravý závit	20mm	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	Detail
K1466.1041	187,10 Kč	226,39 Kč		CAD	levý závit	5mm	M4	9	12	27	18	4	8	6	11,1	10	9	9	15°	Detail
K1466.1051	187,10 Kč	226,39 Kč		CAD	levý závit	5mm	M5	9	12	27	18	4	8	6	11,1	10	9	9	15°	Detail
K1466.1061	188,50 Kč	228,09 Kč		CAD	levý závit	6mm	M6	10	13	30	20	5	9	7	12,7	12	10	11	14,5°	Detail
K1466.1081	192,30 Kč	232,68 Kč		CAD	levý závit	8mm	M8	13	16	36	24	5	12	9	15,8	16	12	14	12,5°	Detail
K1466.1101	211,10 Kč	255,43 Kč		CAD	levý závit	10mm	M10	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	Detail
K1466.1121	248,80 Kč	301,05 Kč		CAD	levý závit	12mm	M12	18	22	50	34	6,5	16	12	22,2	22	16	17	12,5°	Detail
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	d	D1	D2	D3	A	B	B1	H	H1	K	L	L1	SW	α
K1466.1141	279,70 Kč	338,44 Kč		CAD	levý závit	14mm	M14	20	25	57	38	8	19	13,5	25,25	25	18	22	11,5°	Detail
K1466.1161	314,40 Kč	380,42 Kč		CAD	levý závit	16mm	M16	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	Detail
K1466.1201	426,70 Kč	516,31 Kč		CAD	levý závit	20mm	M20	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	Detail
K1466.110125	211,10 Kč	255,43 Kč		CAD	pravý závit	10mm	M10×1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	Detail
K1466.112125	248,80 Kč	301,05 Kč		CAD	pravý závit	12mm	M12×1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	Detail
K1466.116150	314,40 Kč	380,42 Kč		CAD	pravý závit	16mm	M16×1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	Detail
K1466.118150	352,60 Kč	426,65 Kč		CAD	pravý závit	18mm	M18×1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	Detail
K1466.120150	426,70 Kč	516,31 Kč		CAD	pravý závit	20mm	M20×1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	Detail
K1466.1101251	211,10 Kč	255,43 Kč		CAD	levý závit	10mm	M10×1,25	15	19	43	30	6,5	14	10,5	19	20	14	17	12,5°	Detail
K1466.1121251	248,80 Kč	301,05 Kč		CAD	levý závit	12mm	M12×1,25	18	22	50	34	6,5	16	12	22,2	22	16	19	12,5°	Detail
K1466.1161501	314,40 Kč	380,42 Kč		CAD	levý závit	16mm	M16×1,5	22	27	64	42	8	21	15	28,3	28	21	22	11,5°	Detail
K1466.1181501	352,60 Kč	426,65 Kč		CAD	levý závit	18mm	M18×1,5	25	31	71	46	10	23	16,5	31,35	32	23	27	11,5°	Detail
K1466.1201501	426,70 Kč	516,31 Kč		CAD	levý závit	20mm	M20×1,5	28	34	77	50	10	25	18	34,9	33	25	30	11,5°	Detail
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Těleso z materiálu igumid® G, kalota ložiska iglidur® W300.
Provedení	Černé.
Upozornění	Kloubová hlava má velmi vysokou únavovou pevnost při střídavém namáhání, je necitlivá vůči nečistotám, prachu a žmolkům, odolává korozi a chemikáliím. Hodí se pro rotující, kmitající a lineární pohyby. Připojovací rozměry vyhovují rozměrové řadě K podle DIN ISO 12240.
Tolerance	Otvor vnitřního kroužku má toleranci E10. Příslušný hřídel by měl mít toleranci mezi h6 a h9.
