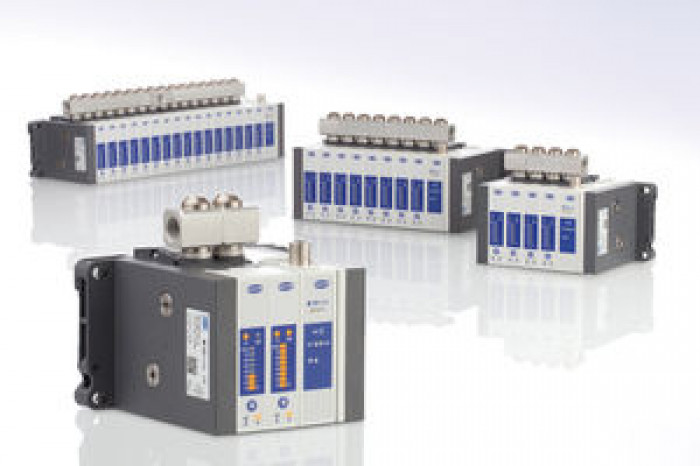

Compact Terminal SCTSi IO-Link
Popis produktu
Flexible, Fully Networked Vacuum Generation
| Kód: | SCTSi IO-Link |
|---|---|
| Výrobca: | J. Schmalz GmbH |
| Ceny: | sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie. |
| Termín dodania: | približne 4 týždne od objednania. Viac informácií. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
Na stiahnutie
IO link configuration file (IODD)
Operating instructions Software function module INDUSTRY 4.0
Publikované:
INDUSTRY 4.0 čiže PRIEMYSEL 4.0
- Stručný prehľad
- 3. a 4. priemyselná revolúcia
- IO-Link
- Smart Sensors
Rozmanitost, optimalizace výrobních procesů a nepřetržitá kontrola energie a procesů jsou výzvami budoucnosti. Pro splnění těchto požadavků jsou zapotřebí výkonné, flexibilní a energeticky efektivní vakuové systémy. Odpovědí je náš Compact Terminal SCTSi IO-Link, kompaktní jednotka několika vakuových generátorů pro simultánní a nezávislé zacházení s různými částmi jediným vakuovým systémem.
Lean
- Centrální přívod stlačeného vzduchu a napájení až 16 ejektorů,
každý pouze s jedním připojením
- Díky kompaktnímu designu a nízké hmotnosti je vhodný pro širokou
škálu aplikací
Modular
- Modulární design znamená, že lze snadno instalovat různé vakuové
obvody pro snadnou manipulaci s různými částmi
- Každý ejektor může být vybrán na základě velikosti trysky, NO, NC
nebo typu trysky, NO, NC nebo typu trysky
Networked
- Lze integrovat do široké škály field-bus systémů
- Parametry procesu a zařízení lze snadno konfigurovat pomocí IO-Link
nebo NFC
Intelligent
- Všechny vakuové obvody lze ovládat samostatně
- Transparentnost procesu, kontrola spotřeby energie a různé diagnostické
funkce pro použití v chytrých provozovnách
Konfigurační kód – pomoc při výběru a objednávání
Compact Terminal SCTSi IO-Link byl vyvinut pro připojení více ejektorů.
Pomocí následujícího kódu nakonfigurujte Compact Terminal SCTSi IO-Link
tak, aby odpovídal vaší aplikaci.
Další informace o jednotlivých komponentách a možnostech
výběru níže.
- (1) Hlavní tělo
| Code | Type |
|---|---|
| SCTSi-IOL | Hlavní tělo SCTSi IO-Link |
- (2) Počet ejektorů
| Code | Type |
|---|---|
| 1–16 | Počet ejektorů |
Poznámka: Do jednoho terminálu lze integrovat 16 ejektorů.
- (3) Varianta terminálu
| Code | Type |
|---|---|
| AA | Standardní verze, push-in vakuum připojení |
| AB | Standardní verze, závitové připojení |
- (4) Ejektory (příklad)
| Code | Type | Part no. |
|---|---|---|
| 10ABC | SCPSt 07 G02 NO C7H | 10.02.02.04676 |
| 2CDE | SCPSt 10 G02 NO C7B | 10.02.02.04681 |
Poznámka: Můžete si vybrat mezi různými technologiemi a velikostmi trysek, připojeními nebo klidovými polohami sacího ventilu (NO / NC / IMP). Jsou možné maximálně 4 různé ejektorové bloky. Pro 9 a více ejektorů je pro přívod stlačeného vzduchu zapotřebí větší průměr hadice.
- Centrální přívod stlačeného vzduchu (1)
- Čip NFC (2) pro čtení a zápis procesních informací
- Centrální napájení a IO-Link připojení M12, 5-pin přes ovládací modul (3)
- Vakuové přípojky se závitem (5)
- Kompaktní vakuový terminál s max. 16 blokovými kompaktními ejektormi (4)
Detail zavřít
| Objednávací kód | Základná cena bez DPH | Objednať | Prevádzková teplota | Rozsah tlaku (prevádzkový tlak) | Elektrické pripojenie | Komunikácia | CAD |
|---|---|---|---|---|---|---|---|
| SCTSi IO-Link | na otázku | 0…50°C | 2…6 bar | M12, 5-pin plug | IO-Link class B | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | |||||||
| Objednávací kód | Základná cena bez DPH | Objednať | Veľkosť trysky | Stupeň evakuácie | Max. sací výkon | Sací výkon (max.) | Spotreba vzduchu – vákuum | Spotreba vzduchu – ofuk | Hlučnosť voľnobežná | Hlučnosť pri uchopení | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCPSt 07... | na otázku | 07 mm | 85% | 0,98m³/h | 16cfm | 1,35m³/h | 7,25m³/h | 63dB(A) | 58dB(A) | ||
| SCPSt 10... | na otázku | 10 mm | 85% | 2,21m³/h | 36cfm | 2,85m³/h | 7,25m³/h | 73dB(A) | 60dB(A) | ||
| SCPSt 15... | na otázku | 15 mm | 85% | 4,03m³/h | 65,5cfm | 6,03m³/h | 7,25m³/h | 73dB(A) | 65dB(A) | ||
| SCPSt 2-07... | na otázku | 2–07 mm | 85% | 2,28m³/h | 37cfm | 1,35m³/h | 7,25m³/h | 63dB(A) | 58dB(A) | ||
| SCPSt 2-09... | na otázku | 2–09 mm | 85% | 3,05m³/h | 49,5cfm | 2,49m³/h | 7,25m³/h | 73dB(A) | 60dB(A) | ||
| SCPSt 2-14... | na otázku | 2–14 mm | 85% | 4,4m³/h | 71,5cfm | 5,04m³/h | 7,25m³/h | 75dB(A) | 65dB(A) | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | |||||||||||
Súvisiace produkty
Výhody Compact Terminal SCTSi IO-Link
Compact Terminal SCTSi IO-Link ponúka obrovskú škálu inovatívnych, energeticky úsporných technológií a sieťových možností pre použitie v chytrých prevádzkach.
Near-Field komunikácia (NFC)
- Spoľahlivá komunikácia prostredníctvom energeticky neutrálneho bod-bod spojenia
- Viditeľné dáta – je možné odpočítať štatistické dáta (ako napr. sériové číslo), a tiež dynamické procesné dáta (ako sú spínacie body)
- Možnosť parametrizácie – aplikáciu je možné použiť na parametrizáciu SCTSi IO-Link priamo zo smartphonu
Networking v systémoch priemyslu 4.0
- Pripojenie IO-Link znamená, že zaznamenané dáta je možné prezerať a používať až po úroveň riadenia, čo umožňuje obojsmerné parametrovanie a diagnostiku vo všetkých konvenčných zbernicových systémoch
- Sledovanie stavu zvyšuje dostupnosť systému tým, že poskytuje podrobnú analýzu stavu systému a včasnú detekciu porúch
- Prediktívna údržba zlepšuje výkon uchopovacích systémov
- Monitorovanie energie optimalizuje spotrebu energie vákua
Funkcia automatickej úspory vzduchu
- Vypne saciu funkciu, akonáhle je dosiahnutá bezpečná hodnota vákua až do ďalšieho cyklu alebo kým vákuum neklesne pod bezpečnú hodnotu vákua
- Pre každý ejektor je možné samostatne naprogramovať rôzne konfiguračné hodnoty a nastavenie úspory vzduchu
- Zníženie spotreby stlačeného vzduchu až o 80%
Integrovaný elektronický Sub-Bus System
- Elektronické ovládanie je možné realizovať iba jedným káblom
- Komplexná dátová komunikácia prostredníctvom IO-Link a komunikácie near-field (NFC)
- Všetky ejektory môžu byť samostatne programované a ovládané
Eco-Nozzle Technológia
- Technológia Eco-Nozzle poskytuje výrazne vyšší sací výkon s minimalizovanou spotrebou stlačeného vzduchu pre energeticky efektívnu výrobu vákua
