Upínacie páky zo zinku s vnútorným závitom a zosilovačom upínacej sily

Novinka

Popis produktu

Kód:	K1599
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie páky zo zinku s vnútorným závitom a zosilovačom upínacej sily | K1599
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1599 Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly

Varianty
Technické parametre

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí.
Materiál	Rukojeť páky ze zinkové slitiny podle DIN EN 12844. Ocelové části třídy pevnosti 5.8.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části, brynýrované. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

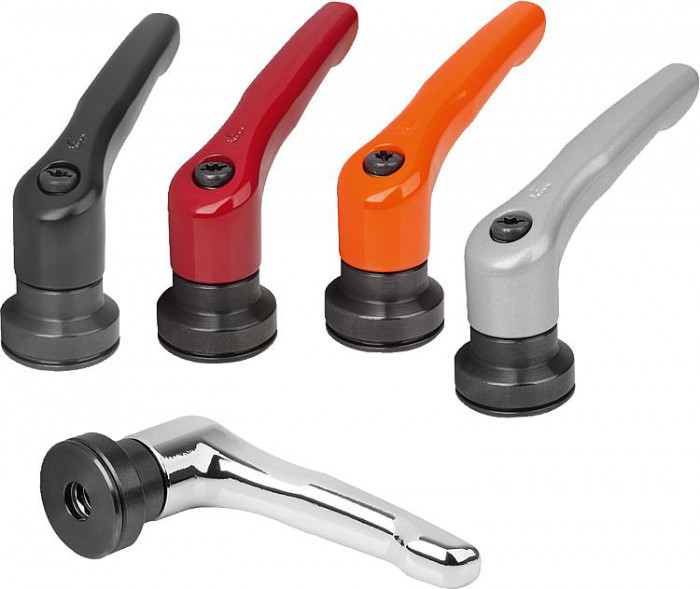

Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.
Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Jiná barevná provedení.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Farba základného telesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD
K1599.2081	20,18 €		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
K1599.3101	21,52 €		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
K1599.4101	23,49 €		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	3D
K1599.5121	25,91 €		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
K1599.2082	20,18 €		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
K1599.3102	21,52 €		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
K1599.4102	23,49 €		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
K1599.5122	25,91 €		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
K1599.20827	20,18 €		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
K1599.31027	21,52 €		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
K1599.41027	23,49 €		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
K1599.51227	25,91 €		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
K1599.2083	20,18 €		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
K1599.3103	21,52 €		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
K1599.4103	23,49 €		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
Objednávací kód	Základná cena bez DPH	Objednať	Farba základného telesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD
K1599.5123	25,91 €		kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
K1599.2086	20,18 €		chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
K1599.3106	21,52 €		chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
K1599.4106	23,49 €		chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
K1599.5126	25,91 €		chromováno do vysokého lesku	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
