Upínacie páky s vonkajším závitom a zosilovačom upínacej sily

Novinka

Popis tovaru

Kód:	06461-10
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie páky s vonkajším závitom a zosilovačom upínacej sily | 06461-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 06461–10 Upínací páky s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametre

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Rukojeť páky zinkový tlakový odlitek podle DIN EN 12844. Ocelové části z nerezu 1.4305.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části bez povrchové úpravy. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.
Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.

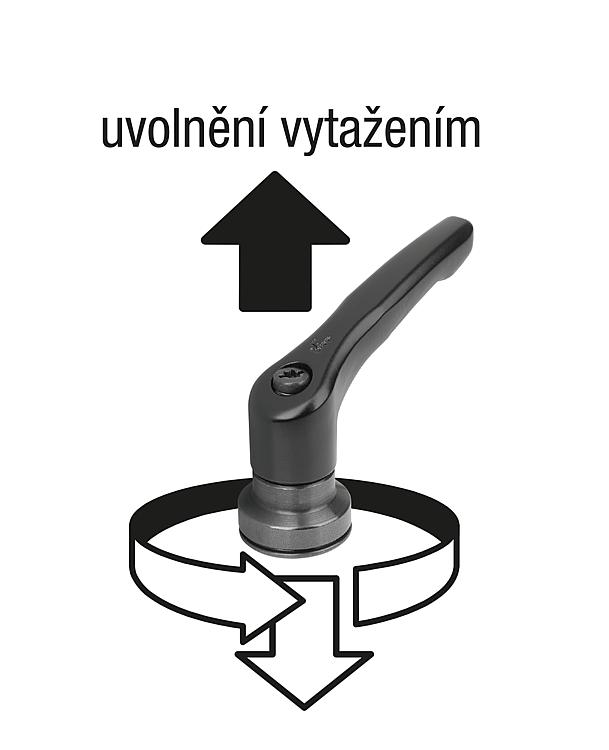

Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Další barvy a délky závitu.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	3D
06461-10-2081X10	29,89 €		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	3D
06461-10-2081X20	29,89 €		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	3D
06461-10-2081X30	29,89 €		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	3D
06461-10-2081X40	30,34 €		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	3D
06461-10-3101X15	31,15 €		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	3D
06461-10-3101X30	31,15 €		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	3D
06461-10-3101X40	31,70 €		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	3D
06461-10-3101X50	31,70 €		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	3D
06461-10-4101X20	33,66 €		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	3D
06461-10-4101X30	33,66 €		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	3D
06461-10-4101X40	35,00 €		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	3D
06461-10-4101X50	35,00 €		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	3D
06461-10-5121X20	38,71 €		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	3D
06461-10-5121X30	38,71 €		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	3D
06461-10-5121X40	40,87 €		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	3D
06461-10-5121X50	40,87 €		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	3D

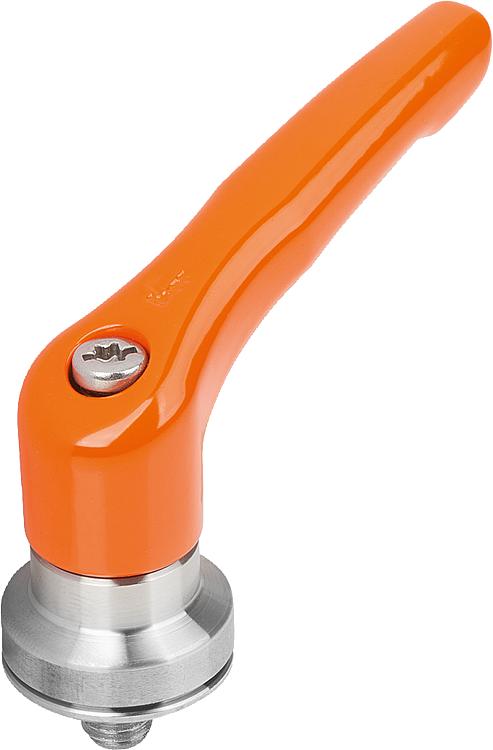

06461-10-2082X10	29,89 €		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	3D
06461-10-2082X20	29,89 €		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	3D
06461-10-2082X30	29,89 €		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	3D
06461-10-2082X40	30,34 €		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	3D
06461-10-3102X15	31,15 €		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	3D
06461-10-3102X30	31,15 €		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	3D
06461-10-3102X40	31,70 €		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	3D
06461-10-3102X50	31,70 €		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	3D
06461-10-4102X20	33,66 €		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	3D
06461-10-4102X30	33,66 €		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	3D
06461-10-4102X40	35,00 €		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	3D
06461-10-4102X50	35,00 €		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	3D
06461-10-5122X20	38,71 €		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	3D
06461-10-5122X30	38,71 €		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	3D
06461-10-5122X40	40,87 €		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	3D
06461-10-5122X50	40,87 €		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	3D

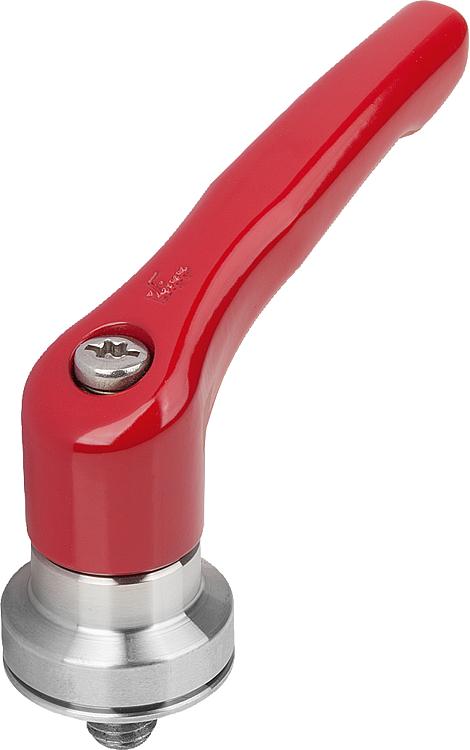

06461-10-20827X10	29,89 €		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	3D
06461-10-20827X20	29,89 €		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	3D
06461-10-20827X30	29,89 €		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	3D
06461-10-20827X40	30,34 €		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	3D
06461-10-31027X15	31,15 €		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	3D
06461-10-31027X30	31,15 €		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	3D
06461-10-31027X40	31,70 €		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	3D
06461-10-31027X50	31,70 €		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	3D
06461-10-41027X20	33,66 €		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	3D
06461-10-41027X30	33,66 €		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	3D
06461-10-41027X40	35,00 €		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	3D
06461-10-41027X50	35,00 €		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	3D
06461-10-51227X20	38,71 €		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	3D
06461-10-51227X30	38,71 €		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	3D
06461-10-51227X40	40,87 €		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	3D
06461-10-51227X50	40,87 €		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	3D

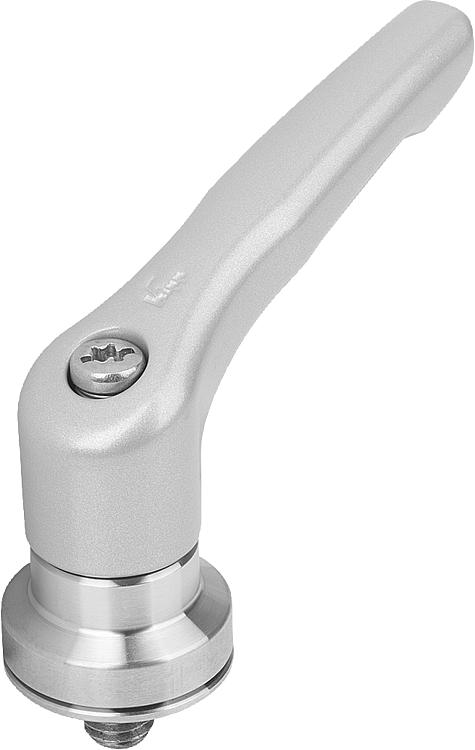

06461-10-2083X10	29,89 €		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	3D
06461-10-2083X20	29,89 €		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	3D
06461-10-2083X30	29,89 €		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	3D
06461-10-2083X40	30,34 €		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	3D
06461-10-3103X15	31,15 €		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	3D
06461-10-3103X30	31,15 €		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	3D
06461-10-3103X40	31,70 €		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	3D
06461-10-3103X50	31,70 €		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	3D
06461-10-4103X20	33,66 €		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	3D
06461-10-4103X30	33,66 €		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	3D
06461-10-4103X40	35,00 €		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	3D
06461-10-4103X50	35,00 €		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
