Klinové upínače

Name: Klinové upínače
Brand: Kipp
SKU: K1748
Availability: InStock

Novinka

Popis produktu

Kód:	K1748
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Klinové upínače | K1748
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1748 Klínové upínače

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Typ prevedenia	L min.	L max.	B	H	B1	B2	H1	H2	H3	H5	H6	D vnútorný závit	Z skrutka s valcovou hlavou DIN 912	Upínacia sila max. kN	Uťahovací moment max. Nm
K1748.0500112	154,94 €	187,48 €		3D	A	hladké	44,5	50,5	50	25	30	–	12,5	–	3,5	–	–	M5	M12×25	30	85
K1748.0500212	196,65 €	237,95 €		3D	B	s rýhováním	44,5	50,5	50	25	30	–	12,5	–	3,5	–	–	M5	M12×25	30	85
K1748.0500412	160,90 €	194,69 €		3D	D	s přídavkem na obrábění	54,5	60,5	50	25	30	–	12,5	–	3,5	–	–	M5	M12×25	30	85
K1748.0500512	232,71 €	281,58 €		3D	E	s kolíky	54	60	50	25	30	18	12,5	–	3,5	9	4,75	M5	M12×25	30	85
K1748.0502312	202,62 €	245,17 €		3D	C	stupeň 2 mm	50,5	56,5	50	25	30	–	12,5	2	3,5	–	–	M5	M12×25	30	85
K1748.0505312	202,62 €	245,17 €		3D	C	stupeň 5 mm	50,5	56,5	50	25	30	–	12,5	5	3,5	–	–	M5	M12×25	30	85
K1748.0720112	270,16 €	326,89 €		3D	A	hladké	61	68	72	39,7	44	–	21,3	–	3,5	–	–	M6	M12×40	30	85
K1748.0720116	267,88 €	324,13 €		3D	A	hladké	61	68	72	39,7	44	–	21,3	–	3,5	–	–	M6	M16×40	50	150
K1748.0720212	289,46 €	350,25 €		3D	B	s rýhováním	61	68	72	39,7	44	–	21,3	–	3,5	–	–	M6	M12×40	30	85
K1748.0720216	292,85 €	354,35 €		3D	B	s rýhováním	61	68	72	39,7	44	–	21,3	–	3,5	–	–	M6	M16×40	50	150
K1748.0720412	279,24 €	337,88 €		3D	D	s přídavkem na obrábění	71	78	72	39,7	44	–	21,3	–	3,5	–	–	M6	M12×40	30	85
K1748.0720416	276,97 €	335,13 €		3D	D	s přídavkem na obrábění	71	78	72	39,7	44	–	21,3	–	3,5	–	–	M6	M16×40	50	150
K1748.0720512	354,10 €	428,46 €		3D	E	s kolíky	70,2	77,6	72	39,7	44	27	21,3	–	3,5	9	4,75	M6	M12×40	30	85
K1748.0720516	377,27 €	456,50 €		3D	E	s kolíky	70,2	77,6	72	39,7	44	27	21,3	–	3,5	9	4,75	M6	M16×40	50	150
K1748.0722316	316,69 €	383,19 €		3D	C	stupeň 2 mm	67	74	72	39,7	44	–	21,3	2	3,5	–	–	M6	M16×40	50	150
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Typ prevedenia	L min.	L max.	B	H	B1	B2	H1	H2	H3	H5	H6	D vnútorný závit	Z skrutka s valcovou hlavou DIN 912	Upínacia sila max. kN	Uťahovací moment max. Nm
K1748.0725316	320,11 €	387,33 €		3D	C	stupeň 5 mm	67	74	72	39,7	44	–	21,3	5	3,5	–	–	M6	M16×40	50	150
K1748.1000116	341,97 €	413,78 €		3D	A	hladké	71,5	81,5	100	42,6	64	–	21,6	–	5	–	–	M8	M16×40	50	150
K1748.1000216	378,37 €	457,83 €		3D	B	s rýhováním	71,5	81,5	100	42,6	64	–	21,6	–	5	–	–	M8	M16×40	50	150
K1748.1000416	351,90 €	425,80 €		3D	D	s přídavkem na obrábění	81,5	91,5	100	42,6	64	–	21,6	–	5	–	–	M8	M16×40	50	150
K1748.1000516	424,71 €	513,90 €		3D	E	s kolíky	80,5	90,5	100	42,6	64	40	21,6	–	5	9	4,75	M8	M16×40	50	150
K1748.1002316	393,82 €	476,52 €		3D	C	stupeň 2 mm	77,5	87,5	100	42,6	64	–	21,6	2	5	–	–	M8	M16×40	50	150
K1748.1005316	398,23 €	481,86 €		3D	C	stupeň 5 mm	77,5	87,5	100	42,6	64	–	21,6	5	5	–	–	M8	M16×40	50	150
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

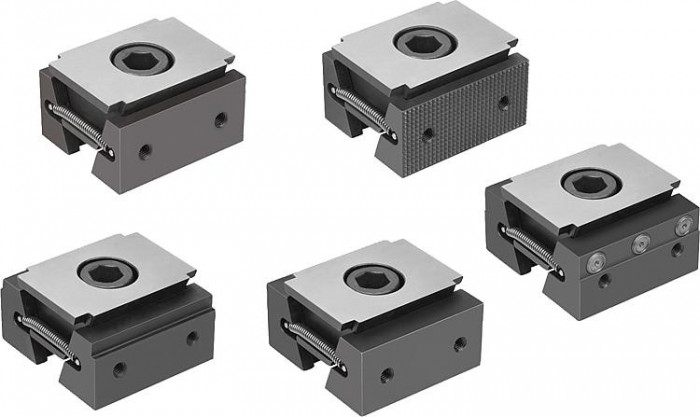

Popis výrobku	Klínové upínače jsou díky své kompaktní konstrukci vhodné zejména pro horizontální a vertikální vícenásobná upnutí. Zásluhou klínových ploch lze dosahovat velkých upínacích sil. Volitelně lze klínové upínače použít ve spojení s upínací lištou nebo v otvorech se závitem resp. v T-drážce pro upnutí. Zašroubováváním upínacího šroubu se oba upínací segmenty pohybují do vnější strany a tlačí obrobky proti pevným dorazovým čelistem obráběcího přípravku. Díky podélnému otvoru ve dvojitém klínu lze klínové svorky posunout resp. kompenzovat tolerance. Dráha posuvu: M12 = ±1,0 mm, M16 = ±1,5 mm.
Materiál	Dvojitý klín a upínací segmenty ze zušlechtěné oceli
Provedení	Dvojitý klín a upínací segmenty kalené, fosfátované.
Upozornění	Pomocí dvou otvorů pro přišroubování na upínacích plochách lze namontovat další opěrné lišty pro optimální hloubku upnutí obrobku.
Rozsah dodávky	Klínový upínač. Upevňovací šroub.

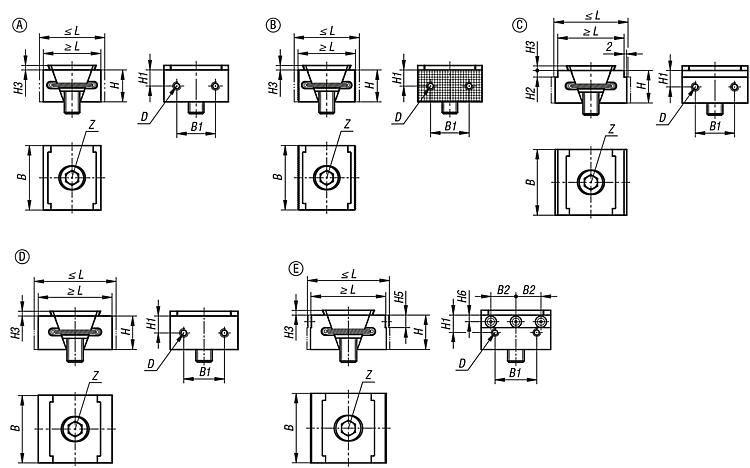

Odkaz na výkres	Provedení A: upínací plochy, hladké Provedení B: upínací plochy, rýhované Provedení C: se stupněm Provedení D: s přídavkem na opracování Provedení E: s upínacími kolíky

Klinové upínače

Popis produktu

3D modely

Dopytovať cenu

Na stiahnutie
