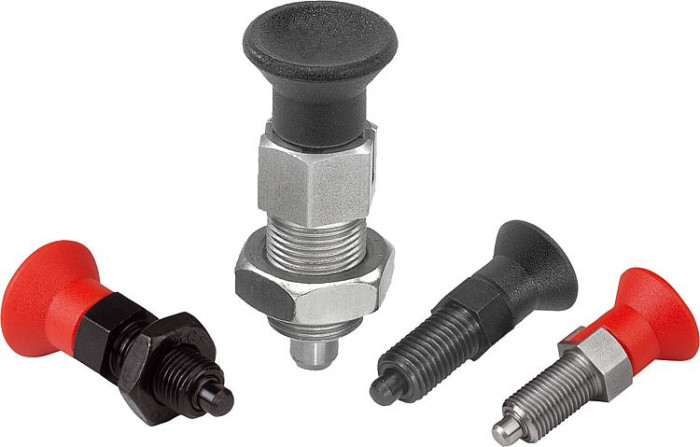

Aretačné čapy

Name: Aretačné čapy
Brand: Kipp
SKU: K0338
Availability: InStock

Popis produktu

Kód:	K0338
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy | K0338
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K0338 Aretační čepy

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K0338.1004	6,84 €	8,28 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
K0338.1105	7,25 €	8,77 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
K0338.1206	8,06 €	9,75 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
K0338.1308	10,34 €	12,51 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
K0338.1410	10,46 €	12,66 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
K0338.1412	14,81 €	17,92 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
K0338.1516	20,57 €	24,89 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
K0338.1903	7,59 €	9,18 €		CAD	A	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
K0338.2004	6,97 €	8,43 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
K0338.2105	7,35 €	8,89 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
K0338.2206	8,17 €	9,89 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
K0338.2308	10,64 €	12,87 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
K0338.2410	10,94 €	13,24 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
K0338.2412	15,02 €	18,17 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
K0338.2516	20,83 €	25,20 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K0338.2903	7,73 €	9,35 €		CAD	B	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
K0338.3004	8,59 €	10,39 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
K0338.3105	9,08 €	10,99 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
K0338.3206	10,10 €	12,22 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
K0338.3308	12,07 €	14,60 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
K0338.3410	13,71 €	16,59 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
K0338.3412	19,38 €	23,45 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
K0338.3516	26,93 €	32,59 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
K0338.3903	9,53 €	11,53 €		CAD	C	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
K0338.4004	8,69 €	10,51 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
K0338.4105	9,21 €	11,14 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
K0338.4206	10,24 €	12,39 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
K0338.4308	12,36 €	14,96 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
K0338.4410	13,97 €	16,90 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
K0338.4412	19,76 €	23,91 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K0338.4516	27,47 €	33,24 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
K0338.4903	9,64 €	11,66 €		CAD	D	ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
K0338.01004	10,51 €	12,72 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
K0338.01105	11,79 €	14,27 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
K0338.01206	13,91 €	16,83 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
K0338.01308	18,45 €	22,32 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
K0338.01410	18,91 €	22,88 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
K0338.01412	27,71 €	33,53 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
K0338.01516	39,41 €	47,69 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
K0338.01903	12,36 €	14,96 €		CAD	A	nerezová ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
K0338.02004	11,23 €	13,59 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
K0338.02105	12,58 €	15,22 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
K0338.02206	14,80 €	17,91 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
K0338.02308	18,76 €	22,70 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
K0338.02410	19,57 €	23,68 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	30	2,8	15	34
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Materiál základného telesa	Povrch základného telesa	Farba komponentu	D	D1‎	D2	L	L1	L2	L3	Zdvih S	SW1	SW2	F x 30°	Sila pružiny začiatok F1 cca N	Sila pružiny koniec F2 cca N
K0338.02412	28,68 €	34,70 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	30	2,8	15	39
K0338.02516	40,76 €	49,32 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	36	3,2	20	46
K0338.02903	13,19 €	15,96 €		CAD	B	nerezová ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10
K0338.03004	12,50 €	15,13 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	–	1	6	12
K0338.03105	13,23 €	16,01 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	–	1,3	5	12
K0338.03206	15,62 €	18,90 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	–	1,8	6	14
K0338.03308	21,23 €	25,69 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	–	2,3	15	35
K0338.03410	24,56 €	29,72 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	10	M20×1,5	33	74	28	12	25	10	22	–	2,8	15	34
K0338.03412	36,01 €	43,57 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	12	M20×1,5	33	78	28	14	25	12	22	–	2,8	15	39
K0338.03516	51,17 €	61,92 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	16	M24×2	40	96	32	18	28	16	27	–	3,2	20	46
K0338.03903	13,84 €	16,75 €		CAD	C	nerezová ocel	kalená	tmavošedá RAL 7021	3	M6×0,75	14	31,5	12	5	10	3,5	8	–	0,8	4,5	10
K0338.04004	12,95 €	15,67 €		CAD	D	nerezová ocel	kalená	tmavošedá RAL 7021	4	M8×1	18	38,5	15	6	13	4	10	13	1	6	12
K0338.04105	14,03 €	16,98 €		CAD	D	nerezová ocel	kalená	tmavošedá RAL 7021	5	M10×1	21	43,5	17	7	15	5	13	17	1,3	5	12
K0338.04206	16,50 €	19,97 €		CAD	D	nerezová ocel	kalená	tmavošedá RAL 7021	6	M12×1,5	25	51,7	20	8	17	6	14	19	1,8	6	14
K0338.04308	22,51 €	27,24 €		CAD	D	nerezová ocel	kalená	tmavošedá RAL 7021	8	M16×1,5	33	68	26	10	23	8	19	24	2,3	15	35
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

12 3 4 5 6

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Popis výrobku	Aretační čepy se užívají tehdy, je-li třeba zabránit změně aretačního nastavení působením příčných sil. Příkladem je aretace délková a výšková a také aretace polohy ve strojírenství, při výrobě přístrojů, nábytku a při výrobě speciálních vozidel. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li se vysunutí provádět po delší době a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C nebo provedení D. Použité materiály umožňují univerzální použití až po aplikace s nejvyššími požadavky na odolnost vůči korozi.
Materiál	Ocelové provedení: Závitový kolík a aretační kolík z automatové oceli. Tlačná pružina 14310 Nerezové provedení A2: Závitové pouzdro 14305 Aretační kolík, kalený 1.4034 Aretační kolík, nekalený 14305 Tlačná pružina 14310 Provedení z nerezové oceli A4: Závitové pouzdro a aretační kolík 14404. Tlačná pružina 1.4401 nebo 1.4571. Hřibovitý úchyt z tmavošedého termoplastu nebo v bezpečnostní červené RAL3020.
Provedení	Ocelové provedení: Závitové pouzdro brynýrováno. Aretační kolík kalený, broušený a brynýrovaný. Nerezové provedení A2: závitové pouzdro bez povrchové úpravy. Aretační kolík, vytvrzený nebo nevytvrzený, broušený a bez povrchové úpravy. Nerezové provedení A4: závitové pouzdro bez povrchové úpravy. Aretační kolík, broušený, chemicky potažen niklem nebo bez povrchové úpravy.
Na vyžádání	Nestandardní provedení.
Příslušenství	Distanční kroužky K0665
Odkaz na výkres	Provedení A: bez aretační drážky, bez protimatice Provedení B: bez aretační drážky, s protimaticí Provedení C: s aretační drážkou, bez protimatice Provedení D: s aretační drážkou, s protimaticí
