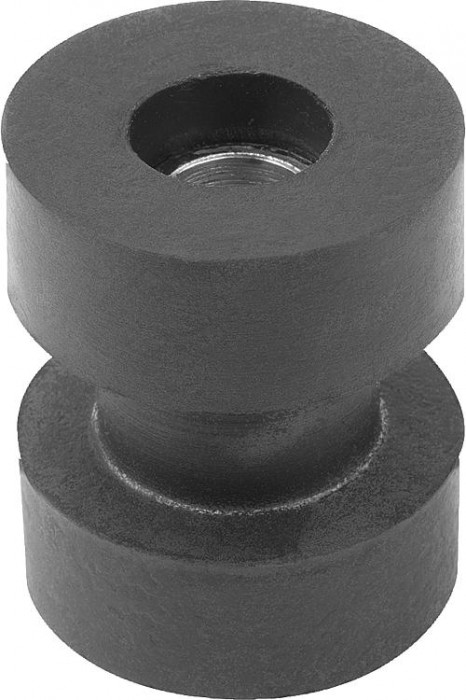

Neoprenové spojovací izolátory, dvoudílné

Novinka

Popis tovaru

Kód:	26131
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Neoprenové spojovací izolátory, dvoudílné | 26131
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 26131 Neoprenové spojovací izolátory, dvoudílné

Varianty
Technické parametre

Materiál	Izolační médium neopren. Vnější těleso z oceli.
Provedení	Ocel, pozinkovaná.
Upozornění	Dvoudílné spojovací izolátory se používají k vytvoření stabilního spojení nebo účinného oddělení strojů nebo systémů od sousedních konstrukčních dílů. Lze pokrýt rozsah zatížení od 10 kg do 285 kg. Rozměr H je výška izolátoru připojení v namontovaném stavu. Barevné označení výrobků. Žlutý bod = tvrdost Shore 35. Červený bod = tvrdost Shore 45. Zelený bod = tvrdost Shore 55. Modrý bod = tvrdost Shore 65. Bílý bod = tvrdost Shore 75.
Použití	Dolní část spojovacího izolátoru (P2) je vtlačena do otvoru (D3) desky (P3). Deska P3 je ve většině případů základová deska, na které je stroj nebo systém namontován. Poté se horní část připojovacího izolátoru (P1) připojí k dolní části (P2). V posledním kroku se izolátor spoje a základová deska přišroubují k podlaze nebo k jiné součásti pomocí vhodného šroubu. Pro ochranu neoprenu před šroubem se doporučuje umístit podložku mezi horní část (P1) a šroub. Podložka 07305–12 se doporučuje pro připojovací izolátory s D = 31,8 mm a podložka 07305–18 pro připojovací izolátory s D = 47,5 mm. Připojovací izolátor může být přišroubován jak svisle, tak i vodorovně. Je však třeba vzít v úvahu různá data zatížení.
Teplotní rozsah	–30 °C až +80 °C.
Pozor	Nesmí být překročen teplotní rozsah, jinak nelze zaručit plnou funkčnost. Není odolný vůči drsným čisticím prostředkům, benzínu a olejům. Vyhněte se kontaktu s ostrými předměty, aby nedošlo k poškození neoprenu. Výška H musí být při instalaci dodržena, aby se zabránilo selhání připojovacího izolátoru.
Vezměte na vědomí	Pro optimální použití připojovacích izolátorů je třeba dodržovat předepsanou výšku použité základové desky / boční desky (H2 / H3).

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D	D1	D2	D3	H	H1	H2	H3	Tvrdost Shore	R	F (výška H2) = axiální zatížení	F1 (výška H2) = radiální zatížení	F (výška H3) = axiální zatížení	F1 (výška H3) = radiální zatížení	Kmitočet Hz (výška H2)	Kmitočet Hz (výška H3)	Krouticí moment Nm (výška H2)	Krouticí moment Nm (výška H3)	.step
26131-31831835	10,75 €		31,8	9,9	19,8	19	31,8	12,7	9,4	–	35+5	0,75	20	10	–	–	15	–	10	–	.step
26131-31831845	10,75 €		31,8	9,9	19,8	19	31,8	12,7	9,4	–	45+5	0,75	40	15	–	–	15	–	10	–	.step
26131-31831855	10,75 €		31,8	9,9	19,8	19	31,8	12,7	9,4	–	55+5	0,75	65	20	–	–	15	–	10	–	.step
26131-31831865	10,75 €		31,8	9,9	19,8	19	31,8	12,7	9,4	–	65+5	0,75	115	25	–	–	15	–	10	–	.step
26131-31831875	10,75 €		31,8	9,9	19,8	19	31,8	12,7	9,4	–	75+5	0,75	140	30	–	–	15	–	10	–	.step
26131-47549335	15,91 €		47,5	13,5	33,3	31,8	49,3	19,8	12,7	14,2	35+5	1,5	30	20	60	25	15	12	13	14	.step
26131-47549345	15,91 €		47,5	13,5	33,3	31,8	49,3	19,8	12,7	14,2	45+5	1,5	55	40	80	30	15	12	13	14	.step
26131-47549355	15,91 €		47,5	13,5	33,3	31,8	49,3	19,8	12,7	14,2	55+5	1,5	75	60	110	40	15	12	13	14	.step
26131-47549365	15,91 €		47,5	13,5	33,3	31,8	49,3	19,8	12,7	14,2	65+5	1,5	120	80	175	75	15	12	13	14	.step
26131-47549375	15,91 €		47,5	13,5	33,3	31,8	49,3	19,8	12,7	14,2	75+5	1,5	175	130	285	125	15	12	13	14	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
