Fixační čep s kuličkou s rukojetí tvaru L s vysokou pevností ve střihu

Popis tovaru

Kód:	03420
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Fixační čep s kuličkou s rukojetí tvaru L s vysokou pevností ve střihu | 03420
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03420 Fixační čep s kuličkou s rukojetí tvaru L s vysokou pevností ve střihu

Varianty
Technické parametre

Materiál	Úchyt z termoplastu. Úchytka a tlačítko z termoplastu 1.4305. Čepy z nerezové oceli 1.4542. Kuličky z nerezové oceli 1.4125. Tlačná pružina z nerezové oceli 1.4310.
Provedení	Rukojeť černá nebo na bezpečnostní červenou RAL 3020. Ušlechtilá ocel bez povrchové úpravy.

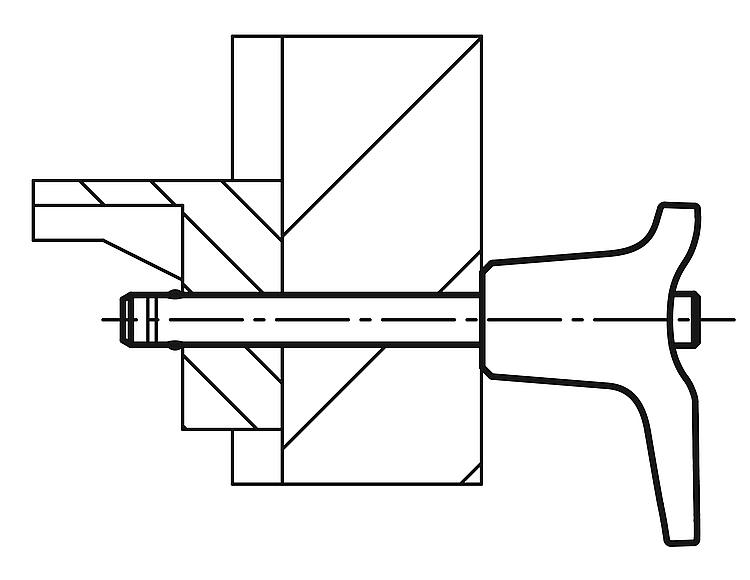

Upozornění	Fixační čepy s kuličkou slouží k rychlému a jednoduchému zafixování a spojení konstrukčních dílů. Stisknutím tlačítka mohou být obě kuličky odblokovány a tím uvolněny spojované díly. Pokud se tlačítko povolí, zablokují kuličky bezpečně spojení. Pevnost ve střihu, dvoubodová (F) = S · τ aB max. Při zadání pevnosti ve střihu se jedná o teoretickou mez pevnosti. Jedná se o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností. Hodnoty zatížení byly vypočítány na základě DIN 50141. Zda je fixační čep s kuličkami vhodný pro příslušné použití, musí uživatel rozhodnout individuálně. Různorodost materiálů, u kterých se fixační čepy s kuličkou používají, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty. Fixační čepy s kuličkou s vysokou pevností ve střihu jsou označeny značkovací drážkou na čepu.
Přednosti	Vyšší zatížitelnost ve srovnání se standardními fixačními čepy s kuličkami. Čep z nerezové ušlechtilé oceli 1.4542 je kalený, vykazuje vysokou pevnost ve střihu a je velmi zatížitelný.
Příslušenství	Upínací pouzdra pro zástrčný čep s kuličkou 03197 Pojistný spirálový kabel 03199 Přídržné lanko s očkem 03199 Závěsný kroužek 03199

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva komponenty	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03420-112605010	19,27 €		černá	17,6	39,3	5	5,5	13,2	26	10	5,9	25	19,2	15,9	5	24	3D
03420-112605015	19,27 €		černá	17,6	39,3	5	5,5	13,2	26	15	5,9	25	19,2	20,9	5	24	3D
03420-112605020	19,27 €		černá	17,6	39,3	5	5,5	13,2	26	20	5,9	25	19,2	25,9	5	24	3D
03420-112605025	19,27 €		černá	17,6	39,3	5	5,5	13,2	26	25	5,9	25	19,2	30,9	5	24	3D
03420-112605030	20,38 €		černá	17,6	39,3	5	5,5	13,2	26	30	5,9	25	19,2	35,9	5	24	3D
03420-112606010	19,27 €		černá	17,6	39,3	6	6,85	13,2	26	10	6,8	25	19,2	16,8	6	35	3D
03420-112606015	19,27 €		černá	17,6	39,3	6	6,85	13,2	26	15	6,8	25	19,2	21,8	6	35	3D
03420-112606020	19,27 €		černá	17,6	39,3	6	6,85	13,2	26	20	6,8	25	19,2	26,8	6	35	3D
03420-112606025	19,27 €		černá	17,6	39,3	6	6,85	13,2	26	25	6,8	25	19,2	31,8	6	35	3D
03420-112606030	20,38 €		černá	17,6	39,3	6	6,85	13,2	26	30	6,8	25	19,2	36,8	6	35	3D
03420-112606035	20,38 €		černá	17,6	39,3	6	6,85	13,2	26	35	6,8	25	19,2	41,8	6	35	3D
03420-112606040	20,38 €		černá	17,6	39,3	6	6,85	13,2	26	40	6,8	25	19,2	46,8	6	35	3D
03420-112606045	20,38 €		černá	17,6	39,3	6	6,85	13,2	26	45	6,8	25	19,2	51,8	6	35	3D
03420-112606050	20,38 €		černá	17,6	39,3	6	6,85	13,2	26	50	6,8	25	19,2	56,8	6	35	3D
03420-113508020	21,00 €		černá	23	52,2	8	9,5	17,3	35,4	20	7,8	33	24,2	27,8	8	63	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva komponenty	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03420-113508025	21,00 €		černá	23	52,2	8	9,5	17,3	35,4	25	7,8	33	24,2	32,8	8	63	3D
03420-113508030	22,45 €		černá	23	52,2	8	9,5	17,3	35,4	30	7,8	33	24,2	37,8	8	63	3D
03420-113508035	22,45 €		černá	23	52,2	8	9,5	17,3	35,4	35	7,8	33	24,2	42,8	8	63	3D
03420-113508040	22,45 €		černá	23	52,2	8	9,5	17,3	35,4	40	7,8	33	24,2	47,8	8	63	3D
03420-113508045	22,45 €		černá	23	52,2	8	9,5	17,3	35,4	45	7,8	33	24,2	52,8	8	63	3D
03420-113508050	22,45 €		černá	23	52,2	8	9,5	17,3	35,4	50	7,8	33	24,2	57,8	8	63	3D
03420-113510020	32,59 €		černá	23	52,2	10	12	17,3	35,4	20	8,9	33	24,2	28,9	10	100	3D
03420-113510025	32,59 €		černá	23	52,2	10	12	17,3	35,4	25	8,9	33	24,2	33,9	10	100	3D
03420-113510030	34,32 €		černá	23	52,2	10	12	17,3	35,4	30	8,9	33	24,2	38,9	10	100	3D
03420-113510035	34,32 €		černá	23	52,2	10	12	17,3	35,4	35	8,9	33	24,2	43,9	10	100	3D
03420-113510040	34,32 €		černá	23	52,2	10	12	17,3	35,4	40	8,9	33	24,2	48,9	10	100	3D
03420-113510045	34,32 €		černá	23	52,2	10	12	17,3	35,4	45	8,9	33	24,2	53,9	10	100	3D
03420-113510050	34,32 €		černá	23	52,2	10	12	17,3	35,4	50	8,9	33	24,2	58,9	10	100	3D
03420-113510060	35,98 €		černá	23	52,2	10	12	17,3	35,4	60	8,9	33	24,2	68,9	10	100	3D
03420-114712025	33,20 €		černá	33	70,2	12	14,5	26,3	47	25	9,9	39,5	28,4	34,9	12	144	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva komponenty	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03420-114712030	34,87 €		černá	33	70,2	12	14,5	26,3	47	30	9,9	39,5	28,4	39,9	12	144	3D
03420-114712035	34,87 €		černá	33	70,2	12	14,5	26,3	47	35	9,9	39,5	28,4	44,9	12	144	3D
03420-114712040	34,87 €		černá	33	70,2	12	14,5	26,3	47	40	9,9	39,5	28,4	49,9	12	144	3D
03420-114712045	34,87 €		černá	33	70,2	12	14,5	26,3	47	45	9,9	39,5	28,4	54,9	12	144	3D
03420-114712050	34,87 €		černá	33	70,2	12	14,5	26,3	47	50	9,9	39,5	28,4	59,9	12	144	3D
03420-114712060	36,55 €		černá	33	70,2	12	14,5	26,3	47	60	9,9	39,5	28,4	69,9	12	144	3D
03420-114712070	36,55 €		černá	33	70,2	12	14,5	26,3	47	70	9,9	39,5	28,4	79,9	12	144	3D
03420-114712080	38,20 €		černá	33	70,2	12	14,5	26,3	47	80	9,9	39,5	28,4	89,9	12	144	3D
03420-114716030	59,56 €		černá	33	70,2	16	19	26,3	47	30	13,1	39,5	28,4	43,1	16	257	3D
03420-114716035	59,56 €		černá	33	70,2	16	19	26,3	47	35	13,1	39,5	28,4	48,1	16	257	3D
03420-114716040	59,56 €		černá	33	70,2	16	19	26,3	47	40	13,1	39,5	28,4	53,1	16	257	3D
03420-114716045	59,56 €		černá	33	70,2	16	19	26,3	47	45	13,1	39,5	28,4	58,1	16	257	3D
03420-114716050	59,56 €		černá	33	70,2	16	19	26,3	47	50	13,1	39,5	28,4	63,1	16	257	3D
03420-114716060	64,14 €		černá	33	70,2	16	19	26,3	47	60	13,1	39,5	28,4	73,1	16	257	3D
03420-114716070	64,14 €		černá	33	70,2	16	19	26,3	47	70	13,1	39,5	28,4	83,1	16	257	3D
Objednací kód	Základná cena bez DPH	Objednat	Barva komponenty	B	D	D1	D2	D3	D4	L	L1	L2	L3	L5	Montážní otvor H11	Smyková síla dvoustřižná max.kN	3D
03420-114716080	67,95 €		černá	33	70,2	16	19	26,3	47	80	13,1	39,5	28,4	93,1	16	257	3D
03420-11842605010	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	5	5,5	13,2	26	10	5,9	25	19,2	15,9	5	24	3D
03420-11842605015	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	5	5,5	13,2	26	15	5,9	25	19,2	20,9	5	24	3D
03420-11842605020	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	5	5,5	13,2	26	20	5,9	25	19,2	25,9	5	24	3D
03420-11842605025	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	5	5,5	13,2	26	25	5,9	25	19,2	30,9	5	24	3D
03420-11842605030	20,38 €		bezpečnostní červená RAL 3020	17,6	39,3	5	5,5	13,2	26	30	5,9	25	19,2	35,9	5	24	3D
03420-11842606010	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	10	6,8	25	19,2	16,8	6	35	3D
03420-11842606015	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	15	6,8	25	19,2	21,8	6	35	3D
03420-11842606020	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	20	6,8	25	19,2	26,8	6	35	3D
03420-11842606025	19,27 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	25	6,8	25	19,2	31,8	6	35	3D
03420-11842606030	20,38 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	30	6,8	25	19,2	36,8	6	35	3D
03420-11842606035	20,38 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	35	6,8	25	19,2	41,8	6	35	3D
03420-11842606040	20,38 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	40	6,8	25	19,2	46,8	6	35	3D
03420-11842606045	20,38 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	45	6,8	25	19,2	51,8	6	35	3D
03420-11842606050	20,38 €		bezpečnostní červená RAL 3020	17,6	39,3	6	6,85	13,2	26	50	6,8	25	19,2	56,8	6	35	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
