Strediace a oporné čapy DIN 6321 (vydanie 1973)

Name: Strediace a oporné čapy DIN 6321 (vydanie 1973)
Brand: norelem
SKU: 02020
Availability: InStock

Popis produktu

Kód:	02020
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Strediace a oporné čapy DIN 6321 (vydanie 1973) | 02020
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list 02020 Středící a opěrné čepy DIN 6321 (vydání 1973)

Varianty
Technické parametre

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Verzia 1	B	D1‎	D2	H	H1	H2	H3	T
02020-106	4,77 €	5,77 €		CAD	A	bez centrálního otvoru		6	4	5	6	1,2	–	0,02
02020-110	5,39 €	6,52 €		CAD	A	bez centrálního otvoru		10	6	6	9	1,6	–	0,02
02020-116	6,94 €	8,40 €		CAD	A	bez centrálního otvoru		16	8	8	12	2	–	0,04
02020-125	10,37 €	12,55 €		CAD	A	bez centrálního otvoru		25	12	10	18	2,5	–	0,04
02020-206	7,34 €	8,88 €		CAD	B	krátké		6	4	7	6	1,2	4	0,02
02020-208	7,63 €	9,23 €		CAD	B	krátké		8	6	10	9	1,6	6	0,02
02020-210	7,88 €	9,53 €		CAD	B	krátké		10	6	10	9	1,6	6	0,02
02020-212	8,46 €	10,24 €		CAD	B	krátké		12	6	10	9	1,6	6
02020-216	10,06 €	12,17 €		CAD	B	krátké		16	8	13	12	2	8	0,04
02020-220	12,79 €	15,48 €		CAD	B	krátké		20	12	15	18	2	9	0,04
02020-225	13,83 €	16,73 €		CAD	B	krátké		25	12	15	18	2,5	9
02020-306	7,44 €	9,00 €		CAD	B	dlouhé		6	4	12	6	1,2	4	0,02
02020-308	7,76 €	9,39 €		CAD	B	dlouhé		8	6	16	9	1,6	6	0,02
02020-310	8,09 €	9,79 €		CAD	B	dlouhé		10	6	18	9	1,6	6	0,02
02020-312	8,74 €	10,58 €		CAD	B	dlouhé		12	6	18	9	1,6	6	0,02
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Verzia 1	B	D1‎	D2	H	H1	H2	H3	T
02020-316	10,14 €	12,27 €		CAD	B	dlouhé		16	8	22	12	2	8	0,04
02020-320	13,40 €	16,21 €		CAD	B	dlouhé		20	12	25	18	2	9	0,04
02020-325	15,33 €	18,55 €		CAD	B	dlouhé		25	12	25	18	2,5	9	0,04
02020-406	8,23 €	9,96 €		CAD	C	krátké	1	6	4	7	6	1,2	4	0,02
02020-408	8,96 €	10,84 €		CAD	C	krátké	1,6	8	6	10	9	1,6	6	0,02
02020-410	10,61 €	12,84 €		CAD	C	krátké	2,5	10	6	10	9	1,6	6	0,02
02020-412	10,29 €	12,45 €		CAD	C	krátké	2,5	12	6	10	9	1,6	6	0,02
02020-416	12,54 €	15,17 €		CAD	C	krátké	3,5	16	8	13	12	2	8	0,04
02020-420	18,23 €	22,06 €		CAD	C	krátké	5	20	12	15	18	2	9	0,04
02020-425	18,69 €	22,61 €		CAD	C	krátké	5	25	12	15	18	2,5	9	0,04
02020-506	8,36 €	10,12 €		CAD	C	dlouhé	1	6	4	12	6	1,2	4	0,02
02020-508	9,12 €	11,04 €		CAD	C	dlouhé	1,6	8	6	16	9	1,6	6	0,02
02020-510	10,75 €	13,01 €		CAD	C	dlouhé	2,5	10	6	18	9	1,6	6	0,02
02020-512	11,54 €	13,96 €		CAD	C	dlouhé	2,5	12	6	18	9	1,6	6	0,02
02020-516	15,57 €	18,84 €		CAD	C	dlouhé	3,5	16	8	22	12	2	8	0,04
Objednávací kód	Základná cena bez DPH	Koncová cena s DPH	Objednať	CAD	Prevedenie	Verzia 1	B	D1‎	D2	H	H1	H2	H3	T
02020-520	18,86 €	22,82 €		CAD	C	dlouhé	5	20	12	25	18	2	9	0,04
02020-525	21,21 €	25,66 €		CAD	C	dlouhé	5	25	12	25	18	2,5	9	0,04
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

CADzavřít

MAREK Industrial
Najširšia ponuka priemyselných komponentov na CZ/SK trhu. Viac než 300 000 komponentov od 20 výrobcov. Zastúpenie európskych lídrov v kvalitných priemyselných komponentoch už viac než 30 rokov.

Kontaktujte ma

Mgr. Michaela Hamrlová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Príjem a potvrdenie objednávok, vystavovanie ponúk Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Richard Švejda Technický poradca rsvejda@marek.eu 541 420 839

Igor Hirka Obchodno-technický zástupca pre produkty Kipp, Norelem – Slovensko ihirka@marek.eu 774 402 682

MAREK Industrial
Technické poradenstvo pri výbere vhodných komponentov pre vašu aplikáciu. Nájdeme riešenie.

Materiál	Nástrojová ocel.
Provedení	Tvrzeno a broušeno.

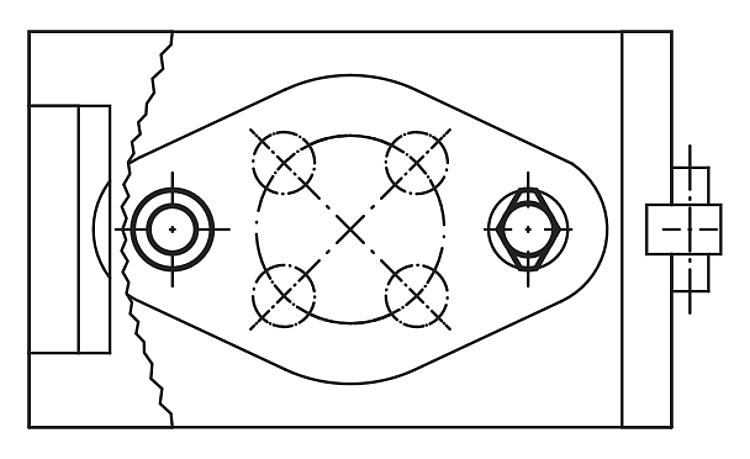

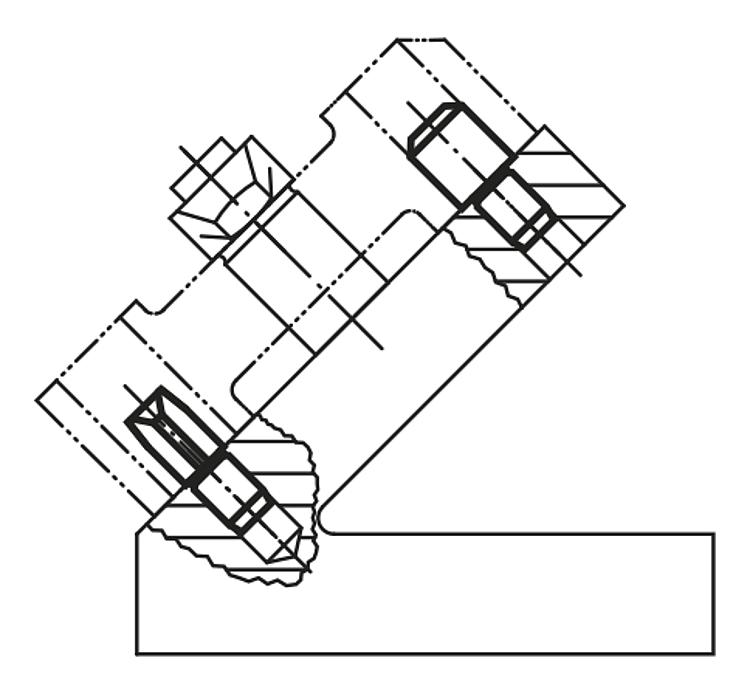

Upozornění	Opěrné čepy provedení A slouží jako podpěry pro zařízení a opěrky obrobků. Středící čepy provedení B slouží k ustavení obrobků do příslušných zalícovaných otvorů. U provedení C se zkosenými stěnami je možné překlenutí tolerančních hodnot u vzdálenosti mezi otvory; toto provedení dále umožňuje upevnit ustavovaný díl jen v jednom směru. Provedení A a B lze použít také jako tvrzené dorazy a jako nožky pro přípravky. Podobné čepy viz 03120, 03130, 03140 a 03150.

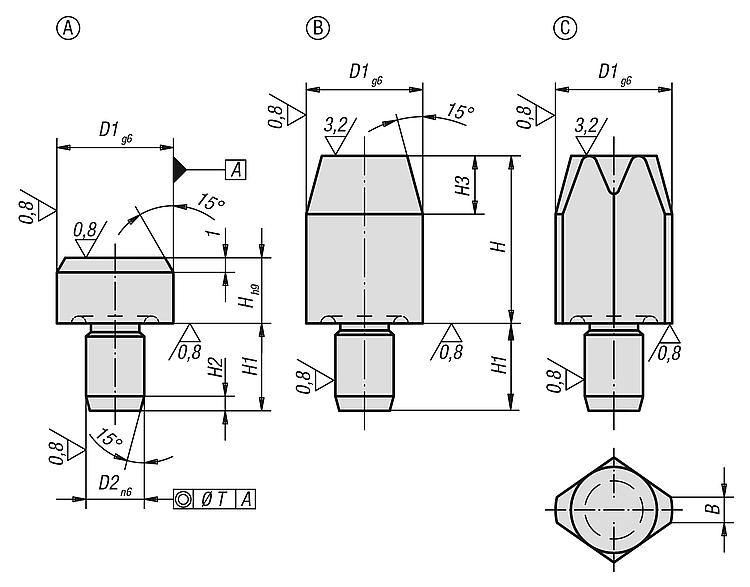

Odkaz na výkres	Provedení A: opěrné čepy Provedení B: středicí čepy, válcové Provedení C: středicí čepy, zploštelé Ostatní rozměry a údaje odpovídají provedení A.
