Aretační čepy s páčkou a dorazem

Novinka

Popis tovaru

Kód:	K1674
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Aktuálne môže dochádzať u niektorých položiek k oneskoreniu dodacieho termínu z dôvodu sťahovania skladov u dodávateľa v Nemecku. Ďakujeme za pochopenie
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s páčkou a dorazem | K1674
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1674 Aretační čepy s páčkou a dorazem

Varianty
Technické parametre

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený. Díky 180° dorazu se zamezí přeskočení zářezu rastru a tím zabrání opětovnému vysunutí aretačního kolíku. Volbou strany dorazu (levý, pravý) se definuje smysl otáčení závory.
Materiál	Závora 1.0503. Závitové pouzdro a aretační kolík z automatové oceli. Tlačná pružina 1.4310. Krytka závory termoplast PA.

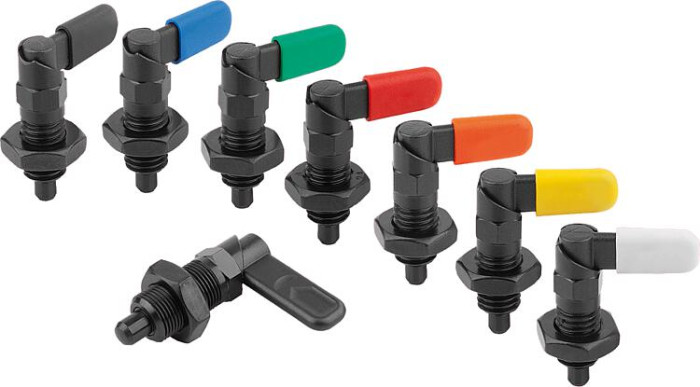

Provedení	Závitové pouzdro a závora brynýrovány. Aretační kolík kalený, broušený a brynýrovaný. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021 oranžová RAL 2004 sytě žlutá RAL 1021 bezpečnostní červená RAL 3020 signální zelená RAL 6032 bezpečnostní modrá RAL 5017 světle šedá RAL 7035
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu 180° doraz s jednostranným smyslem otáčení.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky K0638. Polohovací pouzdra K1290, K1839, K1840.
Odkaz na výkres	Provedení A: bez krytky závory, bez protimatice Provedení B: bez krytky závory, s protimaticí Provedení C: s krytkou závory, bez protimatice Provedení D: s krytkou závory, s protimaticí doraz levý doraz pravý

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
K1674.1040410	14,35 €		A	levé	–	4	M10	10	38,5	25	15	9	3	6	10	–	1	8	14	3D
K1674.1040510	14,35 €		A	levé	–	5	M10	10	38,5	25	15	9	3	6	10	–	1,3	8	14	3D
K1674.1040610	14,35 €		A	levé	–	6	M10	10	38,5	25	15	9	3	6	10	–	1,8	8	14	3D
K1674.1040512	14,54 €		A	levé	–	5	M12	12	47,4	30	19	10,8	3,6	8	12	–	1,3	5	15	3D
K1674.1040612	14,54 €		A	levé	–	6	M12	12	47,4	30	19	10,8	3,6	8	12	–	1,8	5	15	3D
K1674.1040812	14,54 €		A	levé	–	8	M12	12	47,4	30	19	10,8	3,6	8	12	–	2,3	5	15	3D
K1674.1040616	17,49 €		A	levé	–	6	M16	16	61,2	40	26	14,4	4,8	10	16	–	1,8	15	35	3D
K1674.1040816	17,49 €		A	levé	–	8	M16	16	61,2	40	26	14,4	4,8	10	16	–	2,3	15	35	3D
K1674.1041016	17,49 €		A	levé	–	10	M16	16	61,2	40	26	14,4	4,8	10	16	–	2,8	15	35	3D
K1674.10408201	19,41 €		A	levé	–	8	M20×1,5	20	71	50	30	18	6	12	20	–	2,3	20	60	3D
K1674.10410201	19,41 €		A	levé	–	10	M20×1,5	20	71	50	30	18	6	12	20	–	2,8	20	60	3D
K1674.10412201	19,41 €		A	levé	–	12	M20×1,5	20	71	50	30	18	6	12	20	–	3	20	60	3D
K1674.2040410	14,35 €		A	pravé	–	4	M10	10	38,5	25	15	9	3	6	10	–	1	8	14	3D
K1674.2040510	14,35 €		A	pravé	–	5	M10	10	38,5	25	15	9	3	6	10	–	1,3	8	14	3D
K1674.2040610	14,35 €		A	pravé	–	6	M10	10	38,5	25	15	9	3	6	10	–	1,8	8	14	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
K1674.2040512	14,54 €		A	pravé	–	5	M12	12	47,4	30	19	10,8	3,6	8	12	–	1,3	5	15	3D
K1674.2040612	14,54 €		A	pravé	–	6	M12	12	47,4	30	19	10,8	3,6	8	12	–	1,8	5	15	3D
K1674.2040812	14,54 €		A	pravé	–	8	M12	12	47,4	30	19	10,8	3,6	8	12	–	2,3	5	15	3D
K1674.2040616	17,49 €		A	pravé	–	6	M16	16	61,2	40	26	14,4	4,8	10	16	–	1,8	15	35	3D
K1674.2040816	17,49 €		A	pravé	–	8	M16	16	61,2	40	26	14,4	4,8	10	16	–	2,3	15	35	3D
K1674.2041016	17,49 €		A	pravé	–	10	M16	16	61,2	40	26	14,4	4,8	10	16	–	2,8	15	35	3D
K1674.20408201	19,41 €		A	pravé	–	8	M20×1,5	20	71	50	30	18	6	12	20	–	2,3	20	60	3D
K1674.20410201	19,41 €		A	pravé	–	10	M20×1,5	20	71	50	30	18	6	12	20	–	2,8	20	60	3D
K1674.20412201	19,41 €		A	pravé	–	12	M20×1,5	20	71	50	30	18	6	12	20	–	3	20	60	3D
K1674.1050410	14,48 €		B	levé	–	4	M10	10	38,5	25	15	9	3	6	10	17	1	8	14	3D
K1674.1050510	14,48 €		B	levé	–	5	M10	10	38,5	25	15	9	3	6	10	17	1,3	8	14	3D
K1674.1050610	14,48 €		B	levé	–	6	M10	10	38,5	25	15	9	3	6	10	17	1,8	8	14	3D
K1674.1050512	14,70 €		B	levé	–	5	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,3	5	15	3D
K1674.1050612	14,70 €		B	levé	–	6	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,8	5	15	3D
K1674.1050812	14,70 €		B	levé	–	8	M12	12	47,4	30	19	10,8	3,6	8	12	19	2,3	5	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
K1674.1050616	17,64 €		B	levé	–	6	M16	16	61,2	40	26	14,4	4,8	10	16	24	1,8	15	35	3D
K1674.1050816	17,64 €		B	levé	–	8	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,3	15	35	3D
K1674.1051016	17,64 €		B	levé	–	10	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,8	15	35	3D
K1674.10508201	20,34 €		B	levé	–	8	M20×1,5	20	71	50	30	18	6	12	20	30	2,3	20	60	3D
K1674.10510201	20,34 €		B	levé	–	10	M20×1,5	20	71	50	30	18	6	12	20	30	2,8	20	60	3D
K1674.10512201	20,34 €		B	levé	–	12	M20×1,5	20	71	50	30	18	6	12	20	30	3	20	60	3D
K1674.2050410	14,48 €		B	pravé	–	4	M10	10	38,5	25	15	9	3	6	10	17	1	8	14	3D
K1674.2050510	14,48 €		B	pravé	–	5	M10	10	38,5	25	15	9	3	6	10	17	1,3	8	14	3D
K1674.2050610	14,48 €		B	pravé	–	6	M10	10	38,5	25	15	9	3	6	10	17	1,8	8	14	3D
K1674.2050512	14,70 €		B	pravé	–	5	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,3	5	15	3D
K1674.2050612	14,70 €		B	pravé	–	6	M12	12	47,4	30	19	10,8	3,6	8	12	19	1,8	5	15	3D
K1674.2050812	14,70 €		B	pravé	–	8	M12	12	47,4	30	19	10,8	3,6	8	12	19	2,3	5	15	3D
K1674.2050616	17,64 €		B	pravé	–	6	M16	16	61,2	40	26	14,4	4,8	10	16	24	1,8	15	35	3D
K1674.2050816	17,64 €		B	pravé	–	8	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,3	15	35	3D
K1674.2051016	17,64 €		B	pravé	–	10	M16	16	61,2	40	26	14,4	4,8	10	16	24	2,8	15	35	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	3D
K1674.20508201	20,34 €		B	pravé	–	8	M20×1,5	20	71	50	30	18	6	12	20	30	2,3	20	60	3D
K1674.20510201	20,34 €		B	pravé	–	10	M20×1,5	20	71	50	30	18	6	12	20	30	2,8	20	60	3D
K1674.20512201	20,34 €		B	pravé	–	12	M20×1,5	20	71	50	30	18	6	12	20	30	3	20	60	3D
K1674.1060410	14,90 €		C	levé	tmavošedá RAL 7021	4	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1	8	14	3D
K1674.1060510	14,90 €		C	levé	tmavošedá RAL 7021	5	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,3	8	14	3D
K1674.1060610	14,90 €		C	levé	tmavošedá RAL 7021	6	M10	10	39,5	26,3	15	10,9	4,9	6	10	17	1,8	8	14	3D
K1674.1060512	15,22 €		C	levé	tmavošedá RAL 7021	5	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,3	5	15	3D
K1674.1060612	15,22 €		C	levé	tmavošedá RAL 7021	6	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	1,8	5	15	3D
K1674.1060812	15,22 €		C	levé	tmavošedá RAL 7021	8	M12	12	48,4	31,1	19	12,9	5,7	8	12	19	2,3	5	15	3D
K1674.1060616	18,20 €		C	levé	tmavošedá RAL 7021	6	M16	16	62,8	41,5	26	16,6	7	10	16	24	1,8	15	35	3D
K1674.1060816	18,20 €		C	levé	tmavošedá RAL 7021	8	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,3	15	35	3D
K1674.1061016	18,20 €		C	levé	tmavošedá RAL 7021	10	M16	16	62,8	41,5	26	16,6	7	10	16	24	2,8	15	35	3D
K1674.10608201	20,62 €		C	levé	tmavošedá RAL 7021	8	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,3	20	60	3D
K1674.10610201	20,62 €		C	levé	tmavošedá RAL 7021	10	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	2,8	20	60	3D
K1674.10612201	20,62 €		C	levé	tmavošedá RAL 7021	12	M20×1,5	20	72,3	51,3	30	20,5	8,5	12	20	30	3	20	60	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
