SPB1 15 ED-65 G1/8-AG

Popis produktu

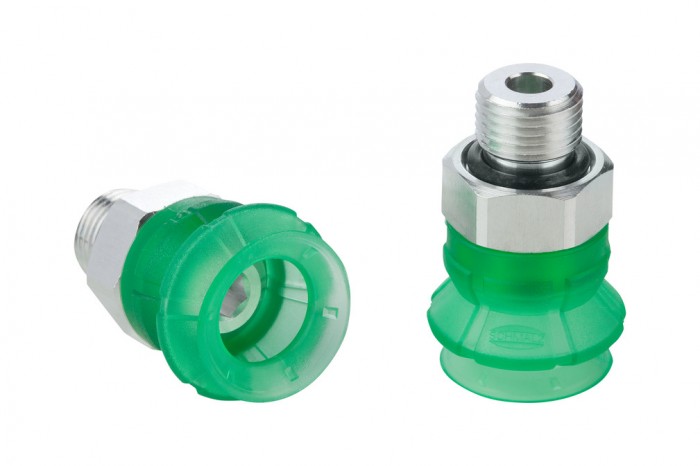

Bellows suction cup (round) for very uneven workpieces

Kód:	10.01.06.03490
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	cca 4 týdny od objednání. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SPB1 15 ED-65 G1/8-AG | 10.01.06.03490
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Download product data sheet

Varianty
Technické parametry

Velikost	15
Materiál přísavky	Elastodur
Síla odtržení	9 N
Boční síla	5 N
Hmotnost	5,50 g
Sací síla	4,30 N
Tvrdost materiálu	65 °Sh
Závit G1	G1/8"-M
Doporučený průměr hadice d	4 mm
Poloměr zakřivení (min) (vypuklý)	7,50 mm
Doporučený vnitřní průměr hadice	4 mm
Objem	1,50 cm³
Počet záhybů	1,5
Tvrdost materiálu [Shore A]	65
Produktová řada	SPB1

Detail zavřít

Zruš filtr

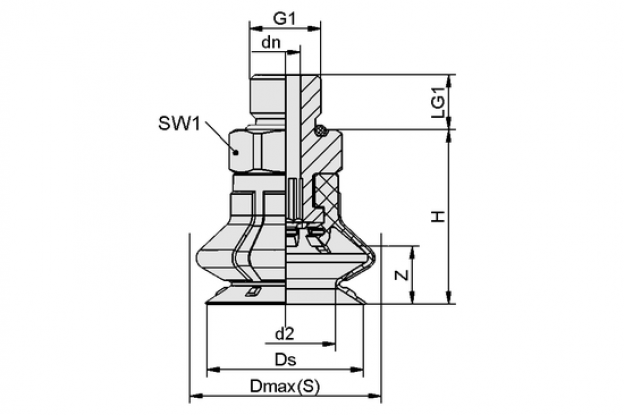

Objednací kód	Základní cena bez DPH	Objednat	Dmax(S)	Ds	d2	dn	G1	H	LG1	SW1	Z	CAD
10.01.06.03490	223,70 Kč		19,7mm	15,4mm	9,5mm	4,1mm	G1/8"-M	21mm	7,5mm	14mm	6mm	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
