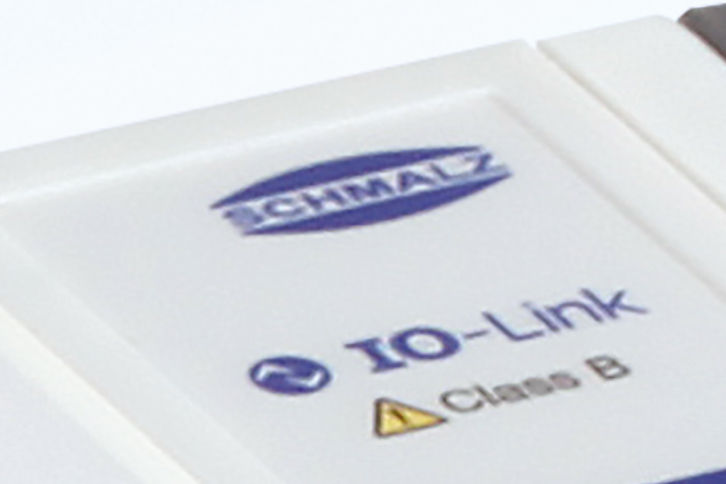

Compact Terminal SCTSi IO-Link

Popis produktu

Flexible, Fully Networked Vacuum Generation

Kód: SCTSi IO-Link
Výrobce: J. Schmalz GmbH
Ceny: jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.

Kontaktní formuláře

Poptat cenu
zavřít

Poptat cenu






Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.
Objednat
zavřít



Dodací údaje



Objednávka bude považována za závaznou po písemném potvrzení ze strany MAREK Industrial a.s.
Dodací termíny se mohou lišit dle aktuální skladové dostupnosti.
Konkrétní dodací termín a cena dopravy bude upřesněna v potvrzovací zprávě.


Doručovací adresa

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

INDUSTRY 4.0

Publikováno:

INDUSTRY 4.0 neboli PRŮMYSL 4.0

  • Stručný přehled
  • 3. a 4. průmyslová revoluce
  • IO-Link
  • Smart Sensors

Rozmanitost, optimalizace výrobních procesů a nepřetržitá kontrola energie a procesů jsou výzvami budoucnosti. Pro splnění těchto požadavků jsou zapotřebí výkonné, flexibilní a energeticky efektivní vakuové systémy. Odpovědí je náš Compact Terminal SCTSi IO-Link, kompaktní jednotka několika vakuových generátorů pro simultánní a nezávislé zacházení s různými částmi jediným vakuovým systémem.

Lean

  • Centrální přívod stlačeného vzduchu a napájení až 16 ejektorů, každý pouze s jedním připojením
  • Díky kompaktnímu designu a nízké hmotnosti je vhodný pro širokou škálu aplikací

Modular

  • Modulární design znamená, že lze snadno instalovat různé vakuové obvody pro snadnou manipulaci s různými částmi
  • Každý ejektor může být vybrán na základě velikosti trysky, NO, NC nebo typu trysky, NO, NC nebo typu trysky

Networked

  • Lze integrovat do široké škály field-bus systémů
  • Parametry procesu a zařízení lze snadno konfigurovat pomocí IO-Link nebo NFC

Intelligent

  • Všechny vakuové obvody lze ovládat samostatně
  • Transparentnost procesu, kontrola spotřeby energie a různé diagnostické funkce pro použití v chytrých provozovnách

Konfigurační kód – pomoc při výběru a objednávání

Compact Terminal SCTSi IO-Link byl vyvinut pro připojení více ejektorů. Pomocí následujícího kódu nakonfigurujte Compact Terminal SCTSi IO-Link tak, aby odpovídal vaší aplikaci.

Další informace o jednotlivých komponentách a možnostech výběru níže.

  • (1) Hlavní tělo
Code Type
SCTSi-IOL Hlavní tělo SCTSi IO-Link
  • (2) Počet ejektorů
Code Type
1–16 Počet ejektorů

Poznámka: Do jednoho terminálu lze integrovat 16 ejektorů.

  • (3) Varianta terminálu
Code Type
AA Standardní verze, push-in vakuum připojení
AB Standardní verze, závitové připojení
  • (4) Ejektory (příklad)
Code Type Part no.
10ABC SCPSt 07 G02 NO C7H 10.02.02.04676
2CDE SCPSt 10 G02 NO C7B 10.02.02.04681

Poznámka: Můžete si vybrat mezi různými technologiemi a velikostmi trysek, připojeními nebo klidovými polohami sacího ventilu (NO / NC / IMP). Jsou možné maximálně 4 různé ejektorové bloky. Pro 9 a více ejektorů je pro přívod stlačeného vzduchu zapotřebí větší průměr hadice.

  • Centrální přívod stlačeného vzduchu (1)
  • Čip NFC (2) pro čtení a zápis procesních informací
  • Centrální napájení a IO-Link připojení M12, 5-pin přes ovládací modul (3)
  • Vakuové přípojky se závitem (5)
  • Kompaktní vakuový terminál s max. 16 blokovými kompaktními ejektormi (4)
Detail zavřít

Technical Data Compact Terminal SCTSi IO-Link (Electronics)
Objednací kód Základní cena bez DPH Operating Temperature Pressure range (operating pressure) Electrical connection Communication
SCTSi IO-Link na dotaz 0…50°C2…6 barM12, 5-pin plugIO-Link class B
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Technical Data Compact Ejectors SCPSt
Objednací kód Základní cena bez DPH Nozzle size Degree of evacuation Max. suction rate Suction rate (max.) Vacuum air consumption Air consumption for blow off Sound level free Sound level during gripping
SCPSt 07... na dotaz 07 mm85%0,98m³/h16l/min1,35m³/h7,25m³/h63dB(A)58dB(A)
SCPSt 10... na dotaz 10 mm85%2,21m³/h36l/min2,85m³/h7,25m³/h73dB(A)60dB(A)
SCPSt 15... na dotaz 15 mm85%4,03m³/h65,5l/min6,03m³/h7,25m³/h73dB(A)65dB(A)
SCPSt 2-07... na dotaz 2–07 mm85%2,28m³/h37l/min1,35m³/h7,25m³/h63dB(A)58dB(A)
SCPSt 2-09... na dotaz 2–09 mm85%3,05m³/h49,5l/min2,49m³/h7,25m³/h73dB(A)60dB(A)
SCPSt 2-14... na dotaz 2–14 mm85%4,4m³/h71,5l/min5,04m³/h7,25m³/h75dB(A)65dB(A)
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

Související produkty

Výhody Compact Terminal SCTSi IO-Link

Compact Terminal SCTSi IO-Link nabízí obrovskou škálu inovativních, energeticky úsporných technologií a síťových možností pro použití v chytrých provozech.

Near-Field komunikace (NFC)

  • Spolehlivá komunikace prostřednictvím energeticky neutrálního bod-bod spojení
  • Viditelná data – Lze odečíst jak statistická data (jako sériové číslo), tak dynamická procesní data (jako jsou spínací body)
  • Možnost parametrizace – Aplikaci lze použít k parametrizaci SCTSi IO-Link přímo ze smartphonu

Networking v systémech průmyslu 4.0

  • Připojení IO-Link znamená, že zaznamenaná data lze prohlížet a používat až po úroveň řízení, což umožňuje obousměrné parametrování a diagnostiku ve všech konvenčních sběrnicových systémech
  • Sledování stavu zvyšuje dostupnost systému tím, že poskytuje podrobnou analýzu stavu systému a včasnou detekci poruch
  • Prediktivní údržba zlepšuje výkon uchopovacích systémů
  • Monitorování energie optimalizuje spotřebu energie vakuového systému

Funkce automatické úspory vzduchu

  • Vypne sací funkci, jakmile je dosažena bezpečná hodnota vakua až do dalšího cyklu nebo dokud vakuum neklesne pod bezpečnou hodnotu vakua
  • Pro každý ejektor lze samostatně naprogramovat různé konfigurační hodnoty a nastavení úspory vzduchu
  • Snížení spotřeby stlačeného vzduchu až o 80%

Integrovaný elektronický Sub-Bus System

  • Elektronické ovládání lze realizovat pouze jedním kabelem
  • Komplexní datová komunikace prostřednictvím IO-Link a komunikace near-field (NFC)
  • Všechny ejektory mohou být samostatně programovány a ovládány

Eco-Nozzle Technologie

  • Technologie Eco-Nozzle poskytuje výrazně vyšší sací výkon s minimalizovanou spotřebou stlačeného vzduchu pro energeticky efektivní výrobu vakua
