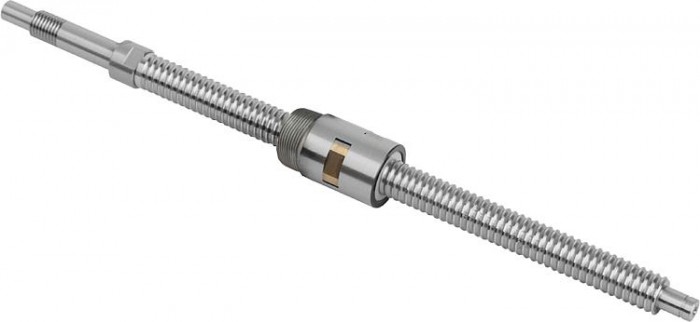

Miniaturní kuličkové šroubové převody, broušené se šroubovací válcovou maticí

Popis produktu

Kód:	24105
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Miniaturní kuličkové šroubové převody, broušené se šroubovací válcovou maticí | 24105
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Přehrát video

Datový list 24105 Miniaturní kuličkové šroubové převody, broušené se šroubovací válcovou maticí

Varianty
Technické parametry

Detail zavřít

Zruš filtr

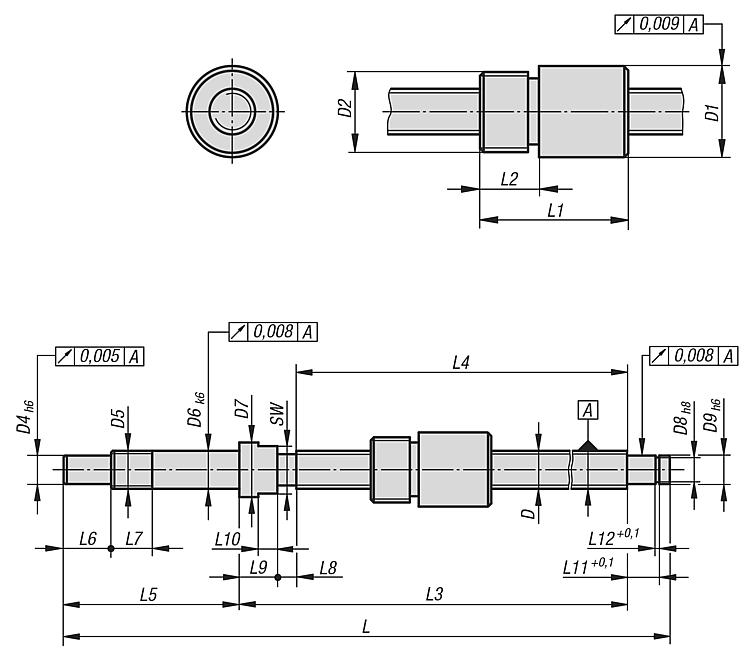

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	SW	D	Stoupání	Počet nosných oběhů	Úhel stoupání	H = zdvih	d1	Ø kuličky	Nosnost dynamická (N)	D4	Nosnost statická (N)	D5	Max. počet otáček ot/min	D6	D7	D8	D9	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12
24105-0810050	12 649,60 Kč	15 306,02 Kč		CAD	ocel	10	8	1	1 × 3	2° 13’	50	16mm	0,8	700	6	1300	M8×1	3200	8	11,5	5,7	6	148	22	8	102	90	37	10	9	4	8	4	6,8	0,8
24105-0810100	14 113,70 Kč	17 077,58 Kč		CAD	ocel	10	8	1	1 × 3	2° 13’	100	16mm	0,8	700	6	1300	M8×1	3200	8	11,5	5,7	6	198	22	8	152	140	37	10	9	4	8	4	6,8	0,8
24105-0810150	15 691,50 Kč	18 986,72 Kč		CAD	ocel	10	8	1	1 × 3	2° 13’	150	16mm	0,8	700	6	1300	M8×1	3200	8	11,5	5,7	6	248	22	8	202	190	37	10	9	4	8	4	6,8	0,8
24105-0820050	11 376,60 Kč	13 765,69 Kč		CAD	ocel	10	8	2	1 × 3	4° 23’	50	16mm	1,6	1350	6	2250	M8×1	4200	8	11,5	5,7	6	148	27	8	102	90	37	10	9	4	8	4	6,8	0,8
24105-0820100	12 326,40 Kč	14 914,94 Kč		CAD	ocel	10	8	2	1 × 3	4° 23’	100	16mm	1,6	1350	6	2250	M8×1	4200	8	11,5	5,7	6	198	27	8	152	140	37	10	9	4	8	4	6,8	0,8
24105-0820150	13 163,40 Kč	15 927,71 Kč		CAD	ocel	10	8	2	1 × 3	4° 23’	150	16mm	1,6	1350	6	2250	M8×1	4200	8	11,5	5,7	6	248	27	8	202	190	37	10	9	4	8	4	6,8	0,8
24105-1020050	12 894,20 Kč	15 601,98 Kč		CAD	ocel	10	10	2	1 × 3	2° 32’	50	18mm	1,6	1500	6	2900	M8×1	4000	8	11,5	5,7	6	158	28,5	7	112	100	37	10	9	4	8	4	6,8	0,8
24105-1020100	14 209,90 Kč	17 193,98 Kč		CAD	ocel	10	10	2	1 × 3	2° 32’	100	18mm	1,6	1500	6	2900	M8×1	4000	8	11,5	5,7	6	208	28,5	7	162	150	37	10	9	4	8	4	6,8	0,8
24105-1020150	15 395,00 Kč	18 627,95 Kč		CAD	ocel	10	10	2	1 × 3	2° 32’	150	18mm	1,6	1500	6	2900	M8×1	4000	8	11,5	5,7	6	258	28,5	7	212	200	37	10	9	4	8	4	6,8	0,8
24105-1020200	16 398,20 Kč	19 841,82 Kč		CAD	ocel	10	10	2	1 × 3	2° 32’	200	18mm	1,6	1500	6	2900	M8×1	4000	8	11,5	5,7	6	308	28,5	7	262	250	37	10	9	4	8	4	6,8	0,8
24105-1220050	13 267,00 Kč	16 053,07 Kč		CAD	ocel	12	12	2	1 × 3	2° 58’	50	20,5mm	1,6	1700	8	3700	M10×1	3400	10	14	7,6	8	180	29	10	125	110	45	15	10	5	10	5	7,9	0,9
24105-1220100	14 368,40 Kč	17 385,76 Kč		CAD	ocel	12	12	2	1 × 3	2° 58’	100	20,5mm	1,6	1700	8	3700	M10×1	3400	10	14	7,6	8	230	29	10	175	160	45	15	10	5	10	5	7,9	0,9
24105-1220150	15 848,50 Kč	19 176,69 Kč		CAD	ocel	12	12	2	1 × 3	2° 58’	150	20,5mm	1,6	1700	8	3700	M10×1	3400	10	14	7,6	8	280	29	10	225	210	45	15	10	5	10	5	7,9	0,9
24105-1220200	17 017,30 Kč	20 590,93 Kč		CAD	ocel	12	12	2	1 × 3	2° 58’	200	20,5mm	1,6	1700	8	3700	M10×1	3400	10	14	7,6	8	330	29	10	275	260	45	15	10	5	10	5	7,9	0,9
24105-1220250	18 054,00 Kč	21 845,34 Kč		CAD	ocel	12	12	2	1 × 3	2° 58’	250	20,5mm	1,6	1700	8	3700	M10×1	3400	10	14	7,6	8	380	29	10	325	310	45	15	10	5	10	5	7,9	0,9
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	SW	D	Stoupání	Počet nosných oběhů	Úhel stoupání	H = zdvih	d1	Ø kuličky	Nosnost dynamická (N)	D4	Nosnost statická (N)	D5	Max. počet otáček ot/min	D6	D7	D8	D9	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11	L12
24105-10810050	13 914,30 Kč	16 836,30 Kč		CAD	nerezová ocel	10	8	1	1 × 3	2° 13’	50	16mm	0,8	670	6	1290	M8×1	3000	8	11,5	5,7	6	148	22	8	102	90	37	10	9	4	8	4	6,8	0,8
24105-10810100	15 087,50 Kč	18 255,88 Kč		CAD	nerezová ocel	10	8	1	1 × 3	2° 13’	100	16mm	0,8	670	6	1290	M8×1	3000	8	11,5	5,7	6	198	22	8	152	140	37	10	9	4	8	4	6,8	0,8
24105-10810150	16 774,50 Kč	20 297,15 Kč		CAD	nerezová ocel	10	8	1	1 × 3	2° 13’	150	16mm	0,8	670	6	1290	M8×1	3000	8	11,5	5,7	6	248	22	8	202	190	37	10	9	4	8	4	6,8	0,8
24105-10820050	12 514,00 Kč	15 141,94 Kč		CAD	nerezová ocel	10	8	2	1 × 3	4° 23’	50	16mm	1,6	900	6	1500	M8×1	3000	8	11,5	5,7	6	148	27	8	102	90	37	10	9	4	8	4	6,8	0,8
24105-10820100	13 177,30 Kč	15 944,53 Kč		CAD	nerezová ocel	10	8	2	1 × 3	4° 23’	100	16mm	1,6	900	6	1500	M8×1	3000	8	11,5	5,7	6	198	27	8	152	140	37	10	9	4	8	4	6,8	0,8
24105-10820150	14 071,90 Kč	17 027,00 Kč		CAD	nerezová ocel	10	8	2	1 × 3	4° 23’	150	16mm	1,6	900	6	1500	M8×1	3000	8	11,5	5,7	6	248	27	8	202	190	37	10	9	4	8	4	6,8	0,8
24105-11020050	14 183,50 Kč	17 162,04 Kč		CAD	nerezová ocel	10	10	2	1 × 3	2° 32’	50	18mm	1,6	1500	6	2900	M8×1	3000	10	11,5	5,7	6	158	28,5	10	112	100	37	10	9	4	8	4	6,8	0,8
24105-11020100	15 190,20 Kč	18 380,14 Kč		CAD	nerezová ocel	10	10	2	1 × 3	2° 32’	100	18mm	1,6	1500	6	2900	M8×1	3000	10	11,5	5,7	6	208	28,5	10	162	150	37	10	9	4	8	4	6,8	0,8
24105-11020150	16 457,30 Kč	19 913,33 Kč		CAD	nerezová ocel	10	10	2	1 × 3	2° 32’	150	18mm	1,6	1500	6	2900	M8×1	3000	10	11,5	5,7	6	258	28,5	10	212	200	37	10	9	4	8	4	6,8	0,8
24105-11020200	17 529,60 Kč	21 210,82 Kč		CAD	nerezová ocel	10	10	2	1 × 3	2° 32’	200	18mm	1,6	1500	6	2900	M8×1	3000	10	11,5	5,7	6	308	28,5	10	262	250	37	10	9	4	8	4	6,8	0,8
24105-11220050	14 594,00 Kč	17 658,74 Kč		CAD	nerezová ocel	12	12	2	1 × 3	2° 58’	50	20,5mm	1,6	1660	8	3620	M10×1	3000	12	14	7,6	8	180	29	12	125	110	45	15	10	5	10	5	7,9	0,9
24105-11220100	15 804,60 Kč	19 123,57 Kč		CAD	nerezová ocel	12	12	2	1 × 3	2° 58’	100	20,5mm	1,6	1660	8	3620	M10×1	3000	12	14	7,6	8	230	29	12	175	160	45	15	10	5	10	5	7,9	0,9
24105-11220150	16 941,90 Kč	20 499,70 Kč		CAD	nerezová ocel	12	12	2	1 × 3	2° 58’	150	20,5mm	1,6	1660	8	3620	M10×1	3000	12	14	7,6	8	280	29	12	225	210	45	15	10	5	10	5	7,9	0,9
24105-11220200	18 191,20 Kč	22 011,35 Kč		CAD	nerezová ocel	12	12	2	1 × 3	2° 58’	200	20,5mm	1,6	1660	8	3620	M10×1	3000	12	14	7,6	8	330	29	12	275	260	45	15	10	5	10	5	7,9	0,9
24105-11220250	19 299,40 Kč	23 352,27 Kč		CAD	nerezová ocel	12	12	2	1 × 3	2° 58’	250	20,5mm	1,6	1660	8	3620	M10×1	3000	12	14	7,6	8	380	29	12	325	310	45	15	10	5	10	5	7,9	0,9
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Vřeteno z oceli 1.1213 nebo z nerezové oceli 1.4112 . Matice z oceli 1.3505 nebo z nerezové oceli 1.4034.
Pozor	Šroubovací válcové matice nesmí být ze vřetena odstraněna, aby nevypadaly kuličky.
Provedení	Vřeteno a matice broušené, indukčně kalené na 62 ±2 HRC a leštěné.
Upozornění	Miniaturní kuličkové šroubové převody s hotově opracovanými konci hřídele a šroubovací válcovou maticí. V dodaném stavu namazané olejem. Doporučuje se domazání. Vyrobeno ve třídě přesnosti C5. Bez předepnutí s axiální vůlí (max. 0,008 mm). Přesná vřetena k použití v optice, potravinářském průmyslu, v automatizaci, lékařské technice, zbrojním průmyslu, kosmonautice a přesném strojírenství.
