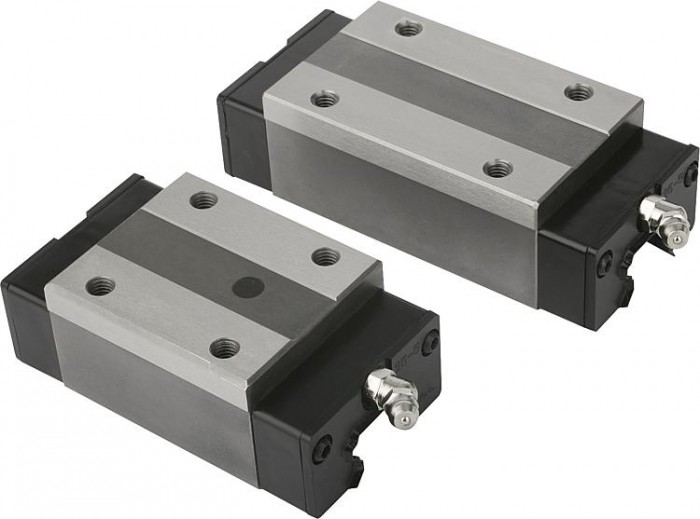

Vodicí pojezdy

Popis produktu

Kód:	21400
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vodicí pojezdy | 21400
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Přehrát video

Datový list 21400 Vodicí pojezdy

Technický pokyn pro profilová kolejnicová vedení

Varianty
Technické parametry

Material	Korpus z oceli pro zušlechtění. Kuličky z oceli na valivá ložiska. Vratné prvky plast.
Na vyžádání	Dodáváme různé třídy přesnosti a předpětí.
Odkaz na výkres	broušená dorazová hrana
Provedení:	Bez povrchové úpravy.
Upozornění	Standardní vodicí pojezd s kuličkovým oběžným vedením podle přesnosti N bez předpětí (Z0). S oboustranným závěrným těsněním. 4řadé provedení s půlkruhovým profilem. Ložiskové dráhy profilových kolejniček jsou uspořádány v úhlu 45° a mohou tak zachycovat zatížení působící ze všech směrů. Vysoké dynamické hodnoty: v = 5 m/s. Teplota použití v trvalém provozu max. 80 °C.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	Velikost	Mx Nm	My Nm	Mz Nm	Nosnosti dynamicky N	Nosnosti staticky N	Mazací otvor	A	A1	B	B1	E	E1	E2	H	H1	H2	L3	L4	M	T
21400-15106601	1 614,40 Kč		CAD	standardní		70	50	50	6850	12700	Ø3	26mm	26mm	15mm	34	9,5mm	8,3	5	14mm	28mm	4,6mm	66	40	M4	6,4
21400-20107801	1 838,70 Kč		CAD	standardní		220	180	180	14500	25600	M6×1	32mm	36mm	20mm	44	12mm	7	13,5	18mm	30mm	5mm	77,8	48,8	M5	8
21400-25108801	1 922,50 Kč		CAD	standardní		360	320	310	21400	40000	M6×1	35mm	35mm	23mm	48	12,5mm	11	13,5	22mm	40mm	7mm	88	57	M6	9,6
21400-25211001	2 115,40 Kč		CAD	dlouhý		504	448	434	29960	56000	M6×1	35mm	50mm	23mm	48	12,5mm	11	13,5	22mm	40mm	7mm	110,1	79,1	M6	9,6
21400-30110901	2 134,80 Kč		CAD	standardní		600	500	490	29800	54900	M6×1	40mm	40mm	28mm	60	16mm	10	13	26mm	45mm	9mm	109	72	M8	12,8
21400-30213101	2 340,10 Kč		CAD	dlouhý		785	650	650	39000	71900	M6×1	40mm	60mm	28mm	60	16mm	10	13	26mm	45mm	9mm	131,3	94,3	M8	12,8
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
