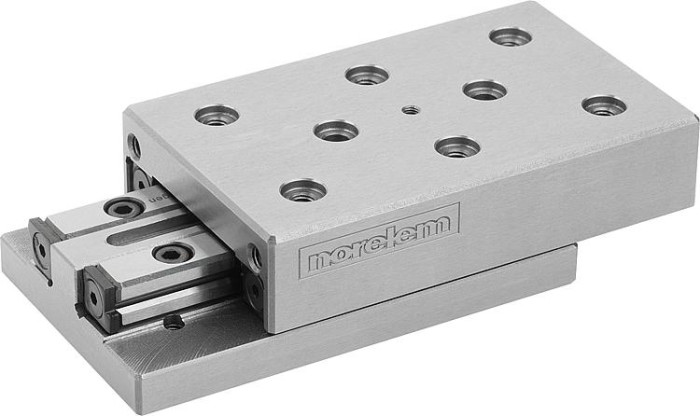

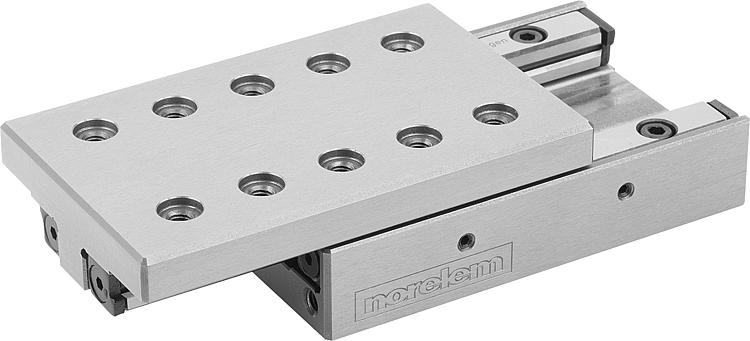

Přesná rybinová vedení saní valivě uložená s polohovacími otvory

Popis produktu

Kód:	21064
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Přesná rybinová vedení saní valivě uložená s polohovacími otvory | 21064
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 21064 Přesná rybinová vedení saní valivě uložená s polohovacími otvory

norelem Service Instructions Guide Rails 2020

Varianty
Technické parametry

Materiál	EN-GJL-250.
Provedení	bez povrchové úpravy, broušeno.
Upozornění	Tato přesná valivě uložená rybinová vedení nacházejí uplatnění ve strojírenství a při výrobě přípravků, v měřicí technice, v optických přístrojích a v jemné mechanice. Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro životnost 1 milion zdvihů. Hodnoty krouticího momentu platí pouze u saní stojících uprostřed. Na poptávku lze dodat i křížové saně. Na horní straně saní se u otvorů D2 a D3 nachází dodatečný středicí otvor. Ve spojení s našimi středicími kroužky 20240 se mohou na saně namontovat další spojovací prvky s přesným lícováním. F = Nosnost při dynamickém nebo statickém zatížení. TI E/E1 = Počet upevňovacích otvorů E/E1/M ve vnitřní části. TA E/E1 = Počet upevňovacích otvorů E/E1/M ve vnější části. TI E2 = Počet upevňovacích otvorů E2/D1 ve vnitřní části. TI E2 = Počet upevňovacích otvorů E2/D1 ve vnitřní části.

Detail zavřít

Zruš filtr

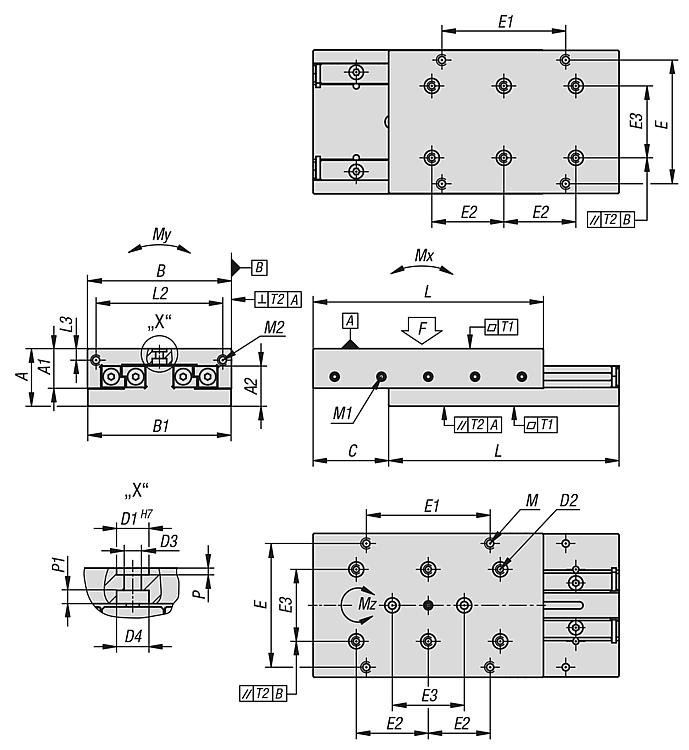

Objednací kód	Základní cena bez DPH	Objednat	A	A1	A2	B	B1	C	D1‎	D2	D3	D4	E	E1	E2	E3	TI E/E1	TA E/E1	TI E2	TA E2	L	L2	L3	P	P1	M	M1	M2	T1	T2	F (N)	Mx Nm	My Nm	Mz Nm	CAD
21064-040050	11 037,70 Kč		20	13	13	40	39.5	10	5	M3	3.3	6.5	30	15	20	20	4	4	6	6	50	34	3.8	1.1	3.4	M3	M3	M3	0.02	0.02	210	1	4	3	3D
21064-0400501	11 275,10 Kč		20	13	13	40	39.5	17.5	5	M3	3.3	6.5	30	15	20	20	4	4	6	6	50	34	3.8	1.1	3.4	M3	M3	M3	0.02	0.02	140	1	3	2	3D
21064-040065	13 169,90 Kč		20	13	13	40	39.5	25	5	M3	3.3	6.5	30	15	20	20	6	6	6	6	65	34	3.8	1.1	3.4	M3	M3	M3	0.02	0.02	180	1	4	3	3D
21064-040080	15 396,80 Kč		20	13	13	40	39.5	32.5	5	M3	3.3	6.5	30	15	20	20	8	8	6	6	80	34	3.8	1.1	3.4	M3	M3	M3	0.02	0.02	220	3	5	5	3D
21064-050055	7 769,60 Kč		25	17	16.3	50	49.5	10	7	M4	4.3	8	–	–	14	28	–	–	6	6	55	40	5.5	1.6	3.2	–	M3	M4	0.02	0.02	480	4	7	6	3D
21064-050080	10 984,60 Kč		25	17	16.3	50	49.5	30	7	M4	4.3	8	–	–	28	28	–	–	6	6	80	40	5.5	1.6	3.2	–	M3	M4	0.02	0.02	410	3	9	7	3D
21064-050105	13 451,30 Kč		25	17	16.3	50	49.5	40	7	M4	4.3	8	–	–	28	28	–	–	8	8	105	40	5.5	1.6	3.2	–	M3	M4	0.02	0.02	520	10	11	15	3D
21064-050155	18 239,80 Kč		25	17	16.3	50	49.5	60	7	M4	4.3	8	–	–	28	28	–	–	12	12	155	40	5.5	1.6	3.2	–	M3	M4	0.02	0.02	680	23	19	33	3D
21064-060055	7 959,60 Kč		25	17	16.3	60	59.5	10	7	M4	4.3	8	–	–	17	34	–	–	6	6	55	50	5.5	1.6	3.2	–	M3	M4	0.02	0.02	470	4	8	6	3D
21064-060080	10 895,80 Kč		25	17	16.3	60	59.5	30	7	M4	4.3	8	–	–	34	34	–	–	6	6	80	50	5.5	1.6	3.2	–	M3	M4	0.02	0.02	380	3	11	7	3D
21064-060105	13 643,90 Kč		25	17	16.3	60	59.5	40	7	M4	4.3	8	–	–	34	34	–	–	6	6	105	50	5.5	1.6	3.2	–	M3	M4	0.02	0.02	530	10	14	15	3D
21064-060155	19 002,00 Kč		25	17	16.3	60	59.5	60	7	M4	4.3	8	–	–	34	34	–	–	10	10	155	50	5.5	1.6	3.2	–	M3	M4	0.02	0.02	690	23	23	34	3D
21064-075080	11 180,20 Kč		32	20	23	75	74.5	15	10	M5	5.3	10	62	62	25	50	4	4	6	4	80	–	–	2.1	4.1	M5	M4	–	0.02	0.02	650	10	18	15	3D
21064-075105	14 070,40 Kč		32	20	23	75	74.5	20	10	M5	5.3	10	62	62	25	50	4	4	6	6	105	60	6	2.1	4.1	M5	M4	M5	0.02	0.02	720	18	26	27	3D
21064-075130	16 486,30 Kč		32	20	23	75	74.5	25	10	M5	5.3	10	62	62	25	50	4	4	8	8	130	60	6	2.1	4.1	M5	M4	M5	0.02	0.02	850	29	33	42	3D
Objednací kód	Základní cena bez DPH	Objednat	A	A1	A2	B	B1	C	D1‎	D2	D3	D4	E	E1	E2	E3	TI E/E1	TA E/E1	TI E2	TA E2	L	L2	L3	P	P1	M	M1	M2	T1	T2	F (N)	Mx Nm	My Nm	Mz Nm	CAD
21064-100110	15 301,50 Kč		40	27.5	28	100	99.5	15	10	M5	5.3	10	86	86	25	50	4	4	6	6	110	–	–	2.1	4.1	M6	M6	M6	0.02	0.02	1740	43	59	63	3D
21064-100160	21 555,10 Kč		40	27.5	28	100	99.5	52.5	10	M5	5.3	10	86	86	50	50	4	4	12	12	160	86	8	2.1	4.1	M6	M6	M6	0.02	0.02	1190	37	79	68	3D
21064-100210	27 193,10 Kč		40	27.5	28	100	99.5	80	10	M5	5.3	10	86	86	50	50	6	6	8	8	210	86	8	2.1	4.1	M6	M6	M6	0.03	0.03	1450	60	99	105	3D
21064-100260	32 830,50 Kč		40	27.5	28	100	99.5	105	10	M5	5.3	10	86	86	50	50	4	6	10	10	260	86	8	2.1	4.1	M6	M6	M6	0.03	0.03	1730	89	119	151	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
