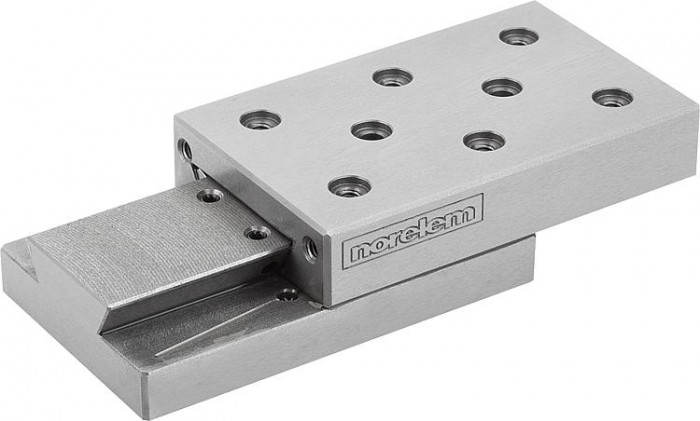

Rybinová vedení saní s polohovacími otvory

Novinka

Popis produktu

Kód:	21060
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Rybinová vedení saní s polohovacími otvory | 21060
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 21060 Rybinová vedení saní s polohovacími otvory

Varianty
Technické parametry

Materiál	EN-GJL-250.
Provedení	bez povrchové úpravy, broušeno.
Upozornění	Tato přesná vedení saní se mj. používají při výrobě strojů, přípravků a měřicích přístrojů, v optickém průmyslu a v přesném strojírenství. Místo středového stavěcího šroubu „M1“ lze použít svěrací páku 06460. Uvedené dovolené hodnoty zatížení (F) jsou navrženy pro dynamické zatížení s životností 1 milion zdvihů. Při statickém zatížení je přípustná 10násobná hodnota uvedená v tabulce. Hodnoty krouticího momentu platí pouze u saní stojících uprostřed. Na horní straně saní se u otvorů D2 a D3 nachází dodatečný středicí otvor. Ve spojení s našimi středicími kroužky 20240 se mohou na saně namontovat další spojovací prvky s přesným lícováním. TI E = Počet upevňovacích otvorů E/M ve vnitřní části. TA E = Počet upevňovacích otvorů E/M ve vnější části. TI E1 = Počet upevňovacích otvorů E1/D1 ve vnitřní části. TI E1 = Počet upevňovacích otvorů E1/D1 ve vnitřní části.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	A	A1	A2	B	B1	C	D1	D2	D3	D4	E	E1	E2	E3	TI E	TA E	TI E1	TA E1	L	L2	L3	P	P1	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	.step
21060-050080	8 245,50 Kč		25	15mm	17,5	50	49,5	15	7	M4	4,3	8,2	–	14	28	28	–	–	10	6	80	40	5,5	1,6	3,2	–	M5	M4	0,02	0,02	75	4	6	5	.step
21060-050105	9 191,30 Kč		25	15mm	17,5	50	49,5	20	7	M4	4,3	8,2	–	14	28	28	–	–	14	8	105	40	5,5	1,6	3,2	–	M5	M4	0,02	0,02	90	7	7	8	.step
21060-050130	10 002,20 Kč		25	15mm	17,5	50	49,5	25	7	M4	4,3	8,2	–	28	28	28	–	–	10	10	130	40	5,5	1,6	3,2	–	M5	M4	0,025	0,025	120	10	9	12	.step
21060-075105	10 138,10 Kč		32	19,5mm	22	75	74,5	20	10	M5	5,3	10	62	25	25	50	4	4	6	6	105	60	5,5	2,1	3,6	M5	M5	M5	0,02	0,02	130	9	15	10	.step
21060-075130	11 444,00 Kč		32	19,5mm	22	75	74,5	25	10	M5	5,3	10	62	25	25	50	4	4	10	10	130	60	5,5	2,1	3,6	M5	M5	M5	0,025	0,025	160	15	18	15	.step
21060-100110	12 660,60 Kč		40	24mm	28	100	99,5	20	10	M5	5,3	10,2	86	25	25	50	4	4	6	6	110	–	–	2,1	3,8	M6	M6	–	0,02	0,02	155	11	26	12	.step
21060-100135	13 696,30 Kč		40	24mm	28	100	99,5	25	10	M5	5,3	10,2	86	50	50	50	4	4	6	6	135	88	8	2,1	3,8	M6	M6	M6	0,025	0,025	190	17	32	19	.step
21060-100160	14 913,10 Kč		40	24mm	28	100	99,5	30	10	M5	5,3	10,2	86	50	50	50	4	4	6	6	160	88	8	2,1	3,8	M6	M6	M6	0,025	0,025	230	24	37	26	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
