Sady šnekových kol, pravochodých rozteč os 33 mm

Popis produktu

Kód:	22500
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Sady šnekových kol, pravochodých rozteč os 33 mm | 22500
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22500 Sady šnekových kol, pravochodých rozteč os 33 mm

Technický pokyn pro sady šnekových kol

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Obrázek	Název	Převodový poměr	Úhel stoupání	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) minerální tuk	Hnací moment T2 (Nm) minerální olej	Hnací moment T2 (Nm) syntetický olej
22500-331003	1 234,40 Kč	1 493,62 Kč		CAD		šnek	–	25° 57	1,75	6	24mm	27,5	–			10,1	12,1	15,1
22500-331005	1 121,00 Kč	1 356,41 Kč		CAD		šnek	–	20° 50	2	4	22,5mm	26,5	–			10,6	12,7	15,9
22500-331007	1 121,00 Kč	1 356,41 Kč		CAD		šnek	–	15° 32	1,5	4	22,4mm	25,4	–			12,2	14,6	18,3
22500-331010	1 121,00 Kč	1 356,41 Kč		CAD		šnek	–	13° 10	1,5	3	19,75mm	22,75	–			13,3	16	19,9
22500-331011	1 121,00 Kč	1 356,41 Kč		CAD		šnek	–	10° 42	1,3	3	21mm	23,6	–			13,3	16	19,9
22500-331012	1 121,00 Kč	1 356,41 Kč		CAD		šnek	–	11° 14	1,9	2	19,5mm	23,3	–			13,5	16,2	20,2
22500-331015	1 066,10 Kč	1 289,98 Kč		CAD		šnek	–	8° 25	1,5	2	20,5mm	23,5	–			13	15,6	19,5
22500-331016	1 066,10 Kč	1 289,98 Kč		CAD		šnek	–	10° 1	1,5	2	17,24mm	20,24	–			14	16,8	21
22500-331017	1 066,10 Kč	1 289,98 Kč		CAD		šnek	–	9° 3	1,4	2	17,8mm	20,6	–			14,2	17	21,3
22500-331018	1 066,10 Kč	1 289,98 Kč		CAD		šnek	–	6° 57	1,25	2	20,65mm	23,15	–			12,6	15,1	18,9
22500-331020	1 066,10 Kč	1 289,98 Kč		CAD		šnek	–	6° 43	1,15	2	19,66mm	21,96	–			12,7	15,2	19
22500-331024	1 094,00 Kč	1 323,74 Kč		CAD		šnek	–	5° 27	1,9	1	20mm	23,8	–			13,2	15,8	19,8
22500-331028	1 094,00 Kč	1 323,74 Kč		CAD		šnek	–	3° 36	1,5	1	23,9mm	26,9	–			11,2	13,4	16,8
22500-331030	1 094,00 Kč	1 323,74 Kč		CAD		šnek	–	4° 8	1,5	1	20,85mm	23,85	–			12,7	15,2	19
22500-331032	1 094,00 Kč	1 323,74 Kč		CAD		šnek	–	4° 50	1,5	1	17,8mm	20,8	–			13,5	16,2	20,2
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Obrázek	Název	Převodový poměr	Úhel stoupání	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) minerální tuk	Hnací moment T2 (Nm) minerální olej	Hnací moment T2 (Nm) syntetický olej
22500-331038	1 094,00 Kč	1 323,74 Kč		CAD		šnek	–	3° 55	1,25	1	18,28mm	20,76	–			13,9	16,7	20,8
22500-331050	1 107,10 Kč	1 339,59 Kč		CAD		šnek	–	2° 27	0,9	1	21mm	22,8	–			10	12	15
22500-331056	1 107,10 Kč	1 339,59 Kč		CAD		šnek	–	2° 10	0,8	1	21,15mm	22,75	–			10,1	12,1	15,1
22500-331060	1 107,10 Kč	1 339,59 Kč		CAD		šnek	–	2° 33	0,8	1	17,96mm	19,56	–			11,4	13,7	17,1
22500-331072	1 107,10 Kč	1 339,59 Kč		CAD		šnek	–	1° 30	0,6	1	22,8mm	24	–			8,4	10,01	12,6
22500-331075	1 107,10 Kč	1 339,59 Kč		CAD		šnek	–	1° 41	0,6	1	20,5mm	21,7	–			9	10,8	13,5
22500-332003	934,30 Kč	1 130,50 Kč		CAD		šnekové kolo	3,5:1	25° 57	1,75	–		–	21	42mm	47	10,1	12,1	15,1
22500-332005	934,30 Kč	1 130,50 Kč		CAD		šnekové kolo	5:1	20° 50	2	–		–	20	43,5mm	49	10,6	12,7	15,9
22500-332007	934,30 Kč	1 130,50 Kč		CAD		šnekové kolo	7:1	15° 32	1,5	–		–	28	43,6mm	48	12,2	14,6	18,3
22500-332010	1 015,60 Kč	1 228,88 Kč		CAD		šnekové kolo	10:1	13° 10	1,5	–		–	30	46,25mm	51	13,3	16	19,9
22500-332011	1 015,60 Kč	1 228,88 Kč		CAD		šnekové kolo	11,33:1	10° 42	1,3	–		–	34	45mm	49,2	13,3	16	19,9
22500-332012	1 015,60 Kč	1 228,88 Kč		CAD		šnekové kolo	12:1	11° 14	1,9	–		–	24	46,5mm	52	13,5	16,2	20,2
22500-332015	1 015,60 Kč	1 228,88 Kč		CAD		šnekové kolo	15:1	8° 25	1,5	–		–	30	45,5mm	50	13	15,6	19,5
22500-332016	1 015,60 Kč	1 228,88 Kč		CAD		šnekové kolo	16:1	10° 1	1,5	–		–	32	48,76mm	53	14	16,8	21
22500-332017	1 015,60 Kč	1 228,88 Kč		CAD		šnekové kolo	17:1	9° 3	1,4	–		–	34	48,2mm	52,5	14,2	17	21,3
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Obrázek	Název	Převodový poměr	Úhel stoupání	Modul	Z1	d1	D3	Z2	d2	D4	Hnací moment T2 (Nm) minerální tuk	Hnací moment T2 (Nm) minerální olej	Hnací moment T2 (Nm) syntetický olej
22500-332018	1 015,60 Kč	1 228,88 Kč		CAD		šnekové kolo	18:1	6° 57	1,25	–		–	36	45,35mm	49,2	12,6	15,1	18,9
22500-332020	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	20:1	6° 43	1,15	–		–	40	46,34mm	50,5	12,7	15,2	19
22500-332024	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	24:1	5° 27	1,9	–		–	24	46mm	51	13,2	15,8	19,8
22500-332028	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	28:1	3° 36	1,5	–		–	28	42,1mm	46,6	11,2	13,4	16,8
22500-332030	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	30:1	4° 8	1,5	–		–	30	45,15mm	50	12,7	15,2	19
22500-332032	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	32:1	4° 50	1,5	–		–	32	48,2mm	52,5	13,5	16,2	20,2
22500-332038	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	38:1	3° 55	1,25	–		–	38	47,74mm	51,6	13,9	16,7	20,8
22500-332050	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	50:1	2° 27	0,9	–		–	50	45mm	48	10	12	15
22500-332056	979,10 Kč	1 184,71 Kč		CAD		šnekové kolo	56:1	2° 10	0,8	–		–	56	44,85mm	48	10,1	12,1	15,1
22500-332060	1 033,50 Kč	1 250,54 Kč		CAD		šnekové kolo	60:1	2° 33	0,8	–		–	60	48,04mm	51,5	11,4	13,7	17,1
22500-332072	1 033,50 Kč	1 250,54 Kč		CAD		šnekové kolo	72:1	1° 30	0,6	–		–	72	43,2mm	46	8,4	10,01	12,6
22500-332075	1 033,50 Kč	1 250,54 Kč		CAD		šnekové kolo	75:1	1° 41	0,6	–		–	75	45,5mm	48	9	10,8	13,5
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Šnek z oceli. Šnekové kolo CuZn37Mn3Al2PbSi-S40.

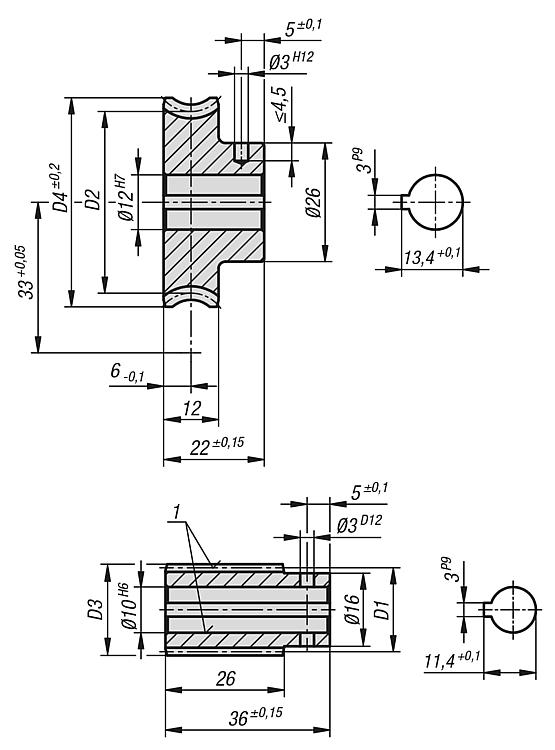

Odkaz na výkres	broušeno
Pokyny k objednání	Kola/šneky lze kombinovat do sad šnekových kol pouze se stejnou roztečí os a stejným převodovým poměrem.
Provedení	Šnek pravotočivý, vytvrzený HV 620 – 700, strany a vývrt broušené.

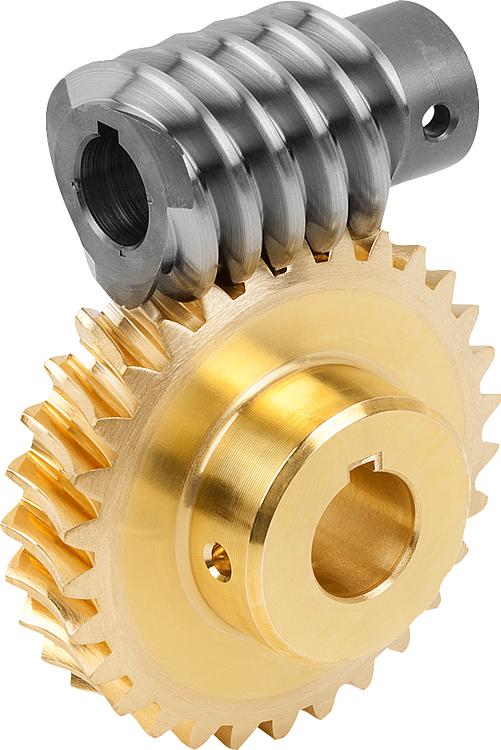

Upozornění	Sada šnekového kola se skládá ze šneku a šnekového kola. Vhodné pro vytvoření šnekových převodů s úhlem osy 90°. Pomocí šnekového převodu jsou velmi velké převody do pomalé rychlosti realizovatelné s pouze jedním rychlostním stupněm. Ozubení má profil boku K. Úhel záběru činí 15°. Sady šnekových kol jsou hotově vyvrtané. U uvedených výstupních momentů T2 jde o přípustné výstupní momenty na šnekovém kole. Ty platí pro vstupní otáčky 2800 ot/min. šneku. Sady šnekových kol jsou vhodné pro trvalý provoz při vysokých otáčkách a vysokých točivých momentech.
