Kuželový převod s kuželovými ozubenými koly z plastu
Popis produktu
| Kód: | 22715 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 22715 Kuželový převod s kuželovými ozubenými koly z plastu
Detail zavřít

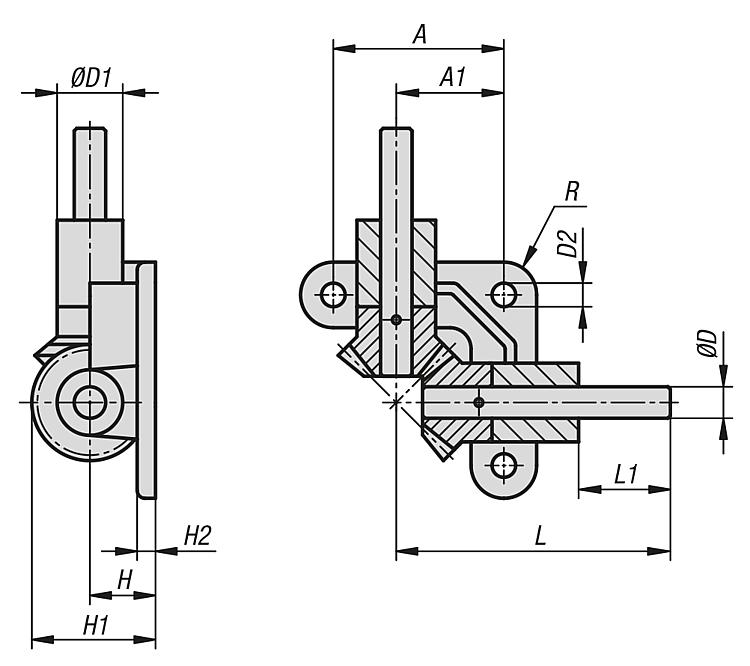

| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Materiál komponenty | Převodový poměr | Modul | A | A1 | D | d1 | d2 | H | H1 | H2 | L | L1 | R | max. krouticí moment Ncm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22715-1210 | 935,50 Kč | 1 131,96 Kč | polyacetal | 1:1 | 1 | 32mm | 19,4mm | 5h9 | 12mm | 4,8mm | 10mm | 18,8mm | 4mm | 50 | 15 | 6 | 8,3 | ||
| 22715-1215 | 1 062,00 Kč | 1 285,02 Kč | polyacetal | 1:1 | 1,5 | 45mm | 28,4mm | 8h9 | 18mm | 5,8mm | 15mm | 28,2mm | 5mm | 70 | 20 | 9 | 29 | ||
| 22715-1220 | 1 229,90 Kč | 1 488,18 Kč | polyacetal | 1:1 | 2 | 55mm | 35mm | 10h6 | 22mm | 7mm | 20mm | 37,5mm | 6mm | 90 | 30 | 11 | 73 | ||
| 22715-1225 | 1 426,10 Kč | 1 725,58 Kč | polyacetal | 1:1 | 2,5 | 65mm | 41mm | 12h6 | 25mm | 9mm | 25mm | 46,8mm | 7mm | 105 | 35 | 12,5 | 145 | ||
| 22715-1230 | 1 623,20 Kč | 1 964,07 Kč | polyacetal | 1:1 | 3 | 75mm | 47,5mm | 15h6 | 30mm | 9mm | 30mm | 56,2mm | 8mm | 120 | 40 | 15 | 250 | ||
| 22715-1235 | 1 828,60 Kč | 2 212,61 Kč | polyacetal | 1:1 | 3,5 | 85mm | 54mm | 18h6 | 33mm | 11mm | 35mm | 65,7mm | 9mm | 135 | 45 | 16 | 440 | ||
| 22715-2210 | 1 097,30 Kč | 1 327,73 Kč | Polyketon | 1:1 | 1 | 32mm | 19,4mm | 5h9 | 12mm | 4,8mm | 10mm | 18,8mm | 4mm | 50 | 15 | 6 | 8,7 | ||
| 22715-2215 | 1 266,70 Kč | 1 532,71 Kč | Polyketon | 1:1 | 1,5 | 45mm | 28,4mm | 8h9 | 18mm | 5,8mm | 15mm | 28,2mm | 5mm | 70 | 20 | 9 | 30,4 | ||
| 22715-2220 | 1 354,30 Kč | 1 638,70 Kč | Polyketon | 1:1 | 2 | 55mm | 35mm | 10h6 | 22mm | 7mm | 20mm | 37,5mm | 6mm | 90 | 30 | 11 | 76,6 | ||
| 22715-2225 | 1 528,20 Kč | 1 849,12 Kč | Polyketon | 1:1 | 2,5 | 65mm | 41mm | 12h6 | 25mm | 9mm | 25mm | 46,8mm | 7mm | 105 | 35 | 12,5 | 152,2 | ||
| 22715-2230 | 1 736,90 Kč | 2 101,65 Kč | Polyketon | 1:1 | 3 | 75mm | 47,5mm | 15h6 | 30mm | 9mm | 30mm | 56,2mm | 8mm | 120 | 40 | 15 | 262,5 | ||
| 22715-2235 | 1 844,90 Kč | 2 232,33 Kč | Polyketon | 1:1 | 3,5 | 85mm | 54mm | 18h6 | 33mm | 11mm | 35mm | 65,7mm | 9mm | 135 | 45 | 16 | 462 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||
