Kuželová ozubená kola z plastu, převod 1:2 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22432
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Kuželová ozubená kola z plastu, převod 1:2 vstřikovaná, přímé ozubení, úhel záběru 20° | 22432
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22432 Kuželová ozubená kola z plastu, převod 1:2 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Osový úhel = 90°. Otvor od modulu 1,5 třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí. Kuželová ozubená kola se dodávají po kusech. Potřebujete-li pár kuželových ozubených kol, objednejte si zároveň uvedené spoluzabírající kolo.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.

Detail zavřít

Zruš filtr

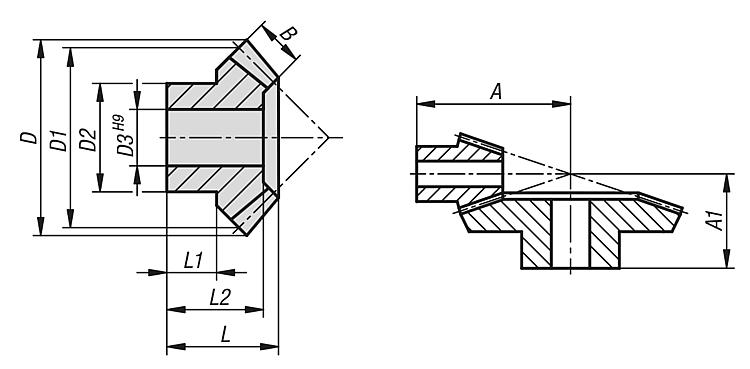

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Převodový poměr	Modul	počet zubů	A	A1	B	D	d1	d2	D3	L	L1	L2	Max. krouticí moment (Nm)	vhodné spoluzabírající kolo
22432-110120015	40,40 Kč	48,88 Kč		CAD	polyacetal	1:2	1	15	26,3mm		6,4mm	16,6	15mm	12,2mm	5	17,1	10,5	17,1	0,12	22432–110120030
22432-110120030	81,60 Kč	98,74 Kč		CAD	polyacetal	1:2	1	30		20,8mm	6,9mm	31	30mm	18mm	8	16	9	14,7	0,26	22432–110120015
22432-115120015	46,90 Kč	56,75 Kč		CAD	polyacetal	1:2	1,5	15	35,8mm		10,5mm	25	22,5mm	17mm	8	22,8	11,7	22,8	0,445	22432–115120030
22432-115120030	95,30 Kč	115,31 Kč		CAD	polyacetal	1:2	1,5	30		25,9mm	10,7mm	46,3	45mm	23,4mm	10	19,6	9,6	17,5	0,907	22432–115120015
22432-120120015	87,30 Kč	105,63 Kč		CAD	polyacetal	1:2	2	15	44mm		14,5mm	33,3	30mm	22,6mm	10	27	12	26	1,093	22432–120120030
22432-120120030	175,10 Kč	211,87 Kč		CAD	polyacetal	1:2	2	30		35mm	14,2mm	62	60mm	30,2mm	12	24,5	12	22,4	2,141	22432–120120015
22432-125120015	117,80 Kč	142,54 Kč		CAD	polyacetal	1:2	2,5	15	53,3mm		17,1mm	42	37,5mm	26,5mm	12	31,1	12,7	29,5	2,014	22432–125120030
22432-125120030	234,50 Kč	283,75 Kč		CAD	polyacetal	1:2	2,5	30		40,8mm	17,4mm	77,2	75mm	35,8mm	16	29,6	15,2	27,6	4,099	22432–125120015
22432-130120015	168,30 Kč	203,64 Kč		CAD	polyacetal	1:2	3	15	63,3mm		20,2mm	50	45mm	31,2mm	14	36,4	15,3	34,8	3,426	22432–130120030
22432-130120030	338,60 Kč	409,71 Kč		CAD	polyacetal	1:2	3	30		49,9mm	20,5mm	92,5	90mm	45mm	18	37,5	19	33,8	6,955	22432–130120015
22432-210120015	49,60 Kč	60,02 Kč		CAD	Polyketon	1:2	1	15	26,3mm		6,4mm	16,6	15mm	12,2mm	5	17,1	10,5	17,1	0,126	22432–210120030
22432-210120030	98,50 Kč	119,19 Kč		CAD	Polyketon	1:2	1	30		20,8mm	6,9mm	31	30mm	18mm	8	16	9	14,7	0,273	22432–210120015
22432-215120015	56,10 Kč	67,88 Kč		CAD	Polyketon	1:2	1,5	15	35,8mm		10,5mm	25	22,5mm	17mm	8	22,8	11,7	22,8	0,467	22432–215120030
22432-215120030	115,20 Kč	139,39 Kč		CAD	Polyketon	1:2	1,5	30		25,9mm	10,7mm	46,3	45mm	23,4mm	10	19,6	9,6	17,5	0,953	22432–215120015
22432-220120015	104,80 Kč	126,81 Kč		CAD	Polyketon	1:2	2	15	44mm		14,5mm	33,3	30mm	22,6mm	10	27	12	26	1,148	22432–220120030
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	Převodový poměr	Modul	počet zubů	A	A1	B	D	d1	d2	D3	L	L1	L2	Max. krouticí moment (Nm)	vhodné spoluzabírající kolo
22432-220120030	211,00 Kč	255,31 Kč		CAD	Polyketon	1:2	2	30		35mm	14,2mm	62	60mm	30,2mm	12	24,5	12	22,4	2,248	22432–220120015
22432-225120015	141,90 Kč	171,70 Kč		CAD	Polyketon	1:2	2,5	15	53,3mm		17,1mm	42	37,5mm	26,5mm	12	31,1	12,7	29,5	2,115	22432–225120030
22432-225120030	281,70 Kč	340,86 Kč		CAD	Polyketon	1:2	2,5	30		40,8mm	17,4mm	77,2	75mm	35,8mm	16	29,6	15,2	27,6	4,304	22432–225120015
22432-230120015	202,70 Kč	245,27 Kč		CAD	Polyketon	1:2	3	15	63,3mm		20,2mm	50	45mm	31,2mm	14	36,4	15,3	34,8	3,598	22432–230120030
22432-230120030	409,60 Kč	495,62 Kč		CAD	Polyketon	1:2	3	30		49,9mm	20,5mm	92,5	90mm	45mm	18	37,5	19	33,8	7,303	22432–230120015
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
