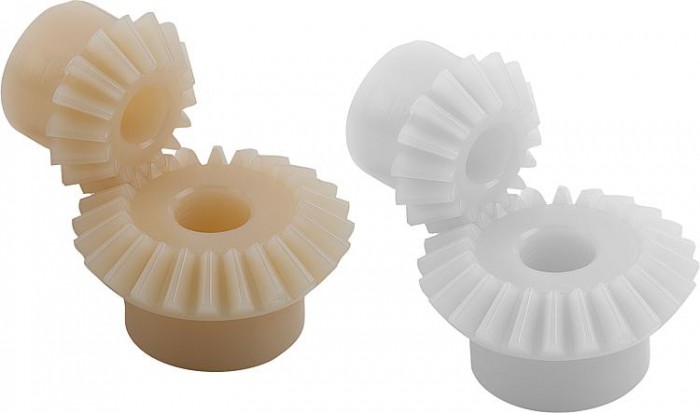

Kuželová ozubená kola z plastu, převod 1:1,5 vstřikovaná, přímé ozubení, úhel záběru 20°
Popis produktu
Kód:
22432
Výrobce:
norelem
Ceny:
jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:
běžně cca 7 až 10 dnů od objednání, v závislosti na množství
a aktuálních zásobách. Konkrétní termíny dodání ověřujeme
a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti
zboží lze objednávku zrušit. Více
informací.
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.
Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým
součinitelem tření.
Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem
výkonu a větší bezpečností vůči vylomení zubů díky mimořádně
vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem.
Lze používat pod vodou a jinými médii.
Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky
podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny
mohou objevit. Funkce tím netrpí.
Kuželová ozubená kola se dodávají po kusech. Potřebujete-li pár
kuželových ozubených kol, objednejte si zároveň uvedené
spoluzabírající kolo.
Vezměte na vědomí
Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na
ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost
těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků
zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí
v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha
faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž
účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na
jeden zub. V závislosti na průměru roztečné kružnice, na párování
ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení
přenositelného krouticího momentu. V nejjednodušším případě přímého
ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení
překrytí se používají velké počty zubů s malými moduly. Dobré
překrytí profilu může snížit poškození, jakým je např.
tvorba důlků.
Detail zavřít
Zruš filtr
Objednací kód
Základní cena bez DPH
Objednat

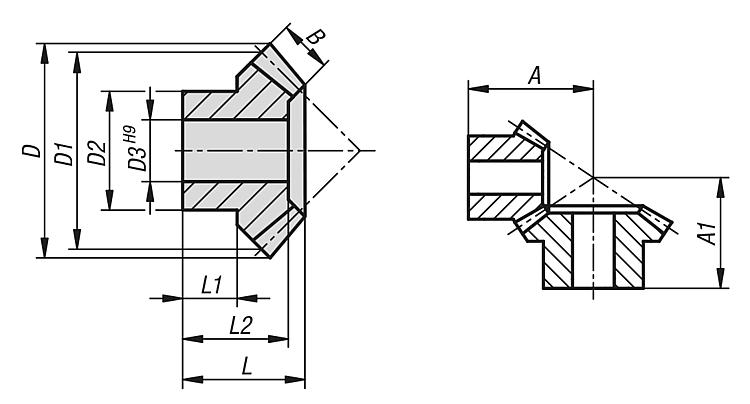

Materiál základního tělesa
Převodový poměr
Modul
počet zubů
A
A1
B
D
d1
d2
D3
L
L1
L2
Max. krouticí moment (Nm)
vhodné spoluzabírající kolo
CAD
22432-115115016
61,70 Kč
polyacetal
1:1,5
1,5
16
30mm
8mm
26
24mm
20mm
8
18,8
10,8
17,8
0,361
22432–115115024
CAD
22432-115115024
92,30 Kč
polyacetal
1:1,5
1,5
24
26,6mm
8mm
37
36mm
24mm
10
19,5
11,3
18
0,542
22432–115115016
CAD
22432-215115016
73,00 Kč
Polyketon
1:1,5
1,5
16
30mm
8mm
26
24mm
20mm
8
18,8
10,8
17,8
0,38
22432–215115024
CAD
22432-215115024
110,40 Kč
Polyketon
1:1,5
1,5
24
26,6mm
8mm
37
36mm
24mm
10
19,5
11,3
18
0,57
22432–215115016
CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
Datový list 22432 Kuželová ozubená kola z plastu, převod 1:1,5 vstřikovaná, přímé ozubení, úhel záběru 20°
