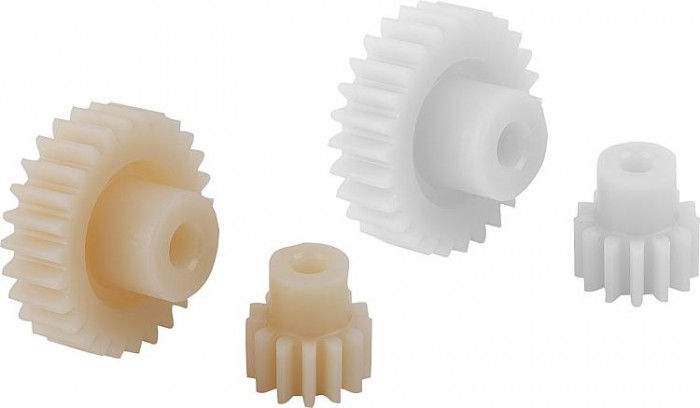

Čelní ozubená kola z plastu, modul 3 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 3 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22402 Čelní ozubená kola z plastu, modul 3 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1300012	184,60 Kč	223,37 Kč		CAD	polyacetal	12	42	36mm	12mm	24		19mm	19	34	3,223
22402-1300013	187,90 Kč	227,36 Kč		CAD	polyacetal	13	45	39mm	12mm	24		19mm	19	34	3,49
22402-1300014	196,50 Kč	237,77 Kč		CAD	polyacetal	14	48	42mm	12mm	24		19mm	19	34	3,76
22402-1300015	201,20 Kč	243,45 Kč		CAD	polyacetal	15	51	45mm	12mm	24	30,5	19mm	8	34	4,029
22402-1300016	205,10 Kč	248,17 Kč		CAD	polyacetal	16	54	48mm	12mm	24	30,5	19mm	8	34	4,297
22402-1300017	211,30 Kč	255,67 Kč		CAD	polyacetal	17	57	51mm	12mm	24	30,5	19mm	8	34	4,566
22402-1300018	221,10 Kč	267,53 Kč		CAD	polyacetal	18	60	54mm	12mm	24	38	19mm	8	34	4,834
22402-1300019	230,90 Kč	279,39 Kč		CAD	polyacetal	19	63	57mm	12mm	24	38	19mm	8	34	5,103
22402-1300020	245,50 Kč	297,06 Kč		CAD	polyacetal	20	66	60mm	12mm	24	38	19mm	8	34	5,372
22402-1300021	253,20 Kč	306,37 Kč		CAD	polyacetal	21	69	63mm	12mm	24	45	19mm	8	34	5,64
22402-1300022	261,80 Kč	316,78 Kč		CAD	polyacetal	22	72	66mm	12mm	24	45	19mm	8	34	5,909
22402-1300023	268,00 Kč	324,28 Kč		CAD	polyacetal	23	75	69mm	12mm	24	52	19mm	8	34	6,177
22402-1300024	276,60 Kč	334,69 Kč		CAD	polyacetal	24	78	72mm	12mm	24	52	19mm	8	34	6,446
22402-1300025	280,20 Kč	339,04 Kč		CAD	polyacetal	25	81	75mm	14mm	28	58	19mm	8	34	6,715
22402-1300026	283,10 Kč	342,55 Kč		CAD	polyacetal	26	84	78mm	14mm	28	58	19mm	8	34	6,983
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1300027	287,30 Kč	347,63 Kč		CAD	polyacetal	27	87	81mm	14mm	28	58	19mm	8	34	7,252
22402-1300028	290,90 Kč	351,99 Kč		CAD	polyacetal	28	90	84mm	14mm	28	65	19mm	8	34	7,521
22402-1300030	294,40 Kč	356,22 Kč		CAD	polyacetal	30	96	90mm	14mm	28	68	19mm	8	34	8,058
22402-1300032	298,60 Kč	361,31 Kč		CAD	polyacetal	32	102	96mm	16mm	32	69	19mm	8	34	8,595
22402-1300033	304,20 Kč	368,08 Kč		CAD	polyacetal	33	105	99mm	16mm	32	69	19mm	8	34	8,864
22402-1300034	306,30 Kč	370,62 Kč		CAD	polyacetal	34	108	102mm	16mm	32	78	19mm	8	34	9,132
22402-1300035	307,80 Kč	372,44 Kč		CAD	polyacetal	35	111	105mm	16mm	32	78	19mm	8	34	9,401
22402-1300038	309,90 Kč	374,98 Kč		CAD	polyacetal	38	120	114mm	16mm	32	87	19mm	8	34	10,207
22402-1300040	313,40 Kč	379,21 Kč		CAD	polyacetal	40	126	120mm	16mm	32	93	19mm	8	34	10,744
22402-1300045	319,10 Kč	386,11 Kč		CAD	polyacetal	45	141	135mm	16mm	32	108	19mm	8	34	12,087
22402-1300050	1 118,30 Kč	1 353,14 Kč		CAD	polyacetal	50	156	150mm	20mm	40	133	19mm	8	34	13,43
22402-1300055	1 182,20 Kč	1 430,46 Kč		CAD	polyacetal	55	171	165mm	20mm	40	148	19mm	8	34	14,773
22402-1300060	1 246,30 Kč	1 508,02 Kč		CAD	polyacetal	60	186	180mm	20mm	40	163	19mm	8	34	16,116
22402-1300065	1 273,00 Kč	1 540,33 Kč		CAD	polyacetal	65	201	195mm	20mm	40	178	19mm	8	34	17,459
22402-1300070	1 375,10 Kč	1 663,87 Kč		CAD	polyacetal	70	216	210mm	20mm	40	193	19mm	8	34	18,802
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1300075	1 438,90 Kč	1 741,07 Kč		CAD	polyacetal	75	231	225mm	20mm	40	208	19mm	8	34	20,145
22402-2300012	222,00 Kč	268,62 Kč		CAD	Polyketon	12	42	36mm	12mm	24		19mm	19	34	3,384
22402-2300013	219,60 Kč	265,72 Kč		CAD	Polyketon	13	45	39mm	12mm	24		19mm	19	34	3,666
22402-2300014	236,30 Kč	285,92 Kč		CAD	Polyketon	14	48	42mm	12mm	24		19mm	19	34	3,948
22402-2300015	242,80 Kč	293,79 Kč		CAD	Polyketon	15	51	45mm	12mm	24	30,5	19mm	8	34	4,23
22402-2300016	249,00 Kč	301,29 Kč		CAD	Polyketon	16	54	48mm	12mm	24	30,5	19mm	8	34	4,512
22402-2300017	253,80 Kč	307,10 Kč		CAD	Polyketon	17	57	51mm	12mm	24	30,5	19mm	8	34	4,794
22402-2300018	265,60 Kč	321,38 Kč		CAD	Polyketon	18	60	54mm	12mm	24	38	19mm	8	34	5,076
22402-2300019	278,40 Kč	336,86 Kč		CAD	Polyketon	19	63	57mm	12mm	24	38	19mm	8	34	5,358
22402-2300020	296,50 Kč	358,77 Kč		CAD	Polyketon	20	66	60mm	12mm	24	38	19mm	8	34	5,64
22402-2300021	297,10 Kč	359,49 Kč		CAD	Polyketon	21	69	63mm	12mm	24	45	19mm	8	34	5,922
22402-2300022	315,20 Kč	381,39 Kč		CAD	Polyketon	22	72	66mm	12mm	24	45	19mm	8	34	6,204
22402-2300023	324,40 Kč	392,52 Kč		CAD	Polyketon	23	75	69mm	12mm	24	52	19mm	8	34	6,486
22402-2300024	334,20 Kč	404,38 Kč		CAD	Polyketon	24	78	72mm	12mm	24	52	19mm	8	34	6,768
22402-2300025	337,20 Kč	408,01 Kč		CAD	Polyketon	25	81	75mm	14mm	28	58	19mm	8	34	7,051
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-2300026	341,30 Kč	412,97 Kč		CAD	Polyketon	26	84	78mm	14mm	28	58	19mm	8	34	7,333
22402-2300027	335,40 Kč	405,83 Kč		CAD	Polyketon	27	87	81mm	14mm	28	58	19mm	8	34	7,615
22402-2300028	350,50 Kč	424,11 Kč		CAD	Polyketon	28	90	84mm	14mm	28	65	19mm	8	34	7,897
22402-2300030	355,00 Kč	429,55 Kč		CAD	Polyketon	30	96	90mm	14mm	28	68	19mm	8	34	8,461
22402-2300032	360,90 Kč	436,69 Kč		CAD	Polyketon	32	102	96mm	16mm	32	69	19mm	8	34	9,025
22402-2300033	365,40 Kč	442,13 Kč		CAD	Polyketon	33	105	99mm	16mm	32	69	19mm	8	34	9,307
22402-2300034	370,40 Kč	448,18 Kč		CAD	Polyketon	34	108	102mm	16mm	32	78	19mm	8	34	9,589
22402-2300035	371,30 Kč	449,27 Kč		CAD	Polyketon	35	111	105mm	16mm	32	78	19mm	8	34	9,871
22402-2300038	373,70 Kč	452,18 Kč		CAD	Polyketon	38	120	114mm	16mm	32	87	19mm	8	34	10,717
22402-2300040	377,80 Kč	457,14 Kč		CAD	Polyketon	40	126	120mm	16mm	32	93	19mm	8	34	11,281
22402-2300045	384,90 Kč	465,73 Kč		CAD	Polyketon	45	141	135mm	16mm	32	108	19mm	8	34	12,691
22402-2300050	1 347,50 Kč	1 630,48 Kč		CAD	Polyketon	50	156	150mm	20mm	40	133	19mm	8	34	14,101
22402-2300055	1 424,00 Kč	1 723,04 Kč		CAD	Polyketon	55	171	165mm	20mm	40	148	19mm	8	34	15,512
22402-2300060	1 502,40 Kč	1 817,90 Kč		CAD	Polyketon	60	186	180mm	20mm	40	163	19mm	8	34	16,922
22402-2300065	1 578,70 Kč	1 910,23 Kč		CAD	Polyketon	65	201	195mm	20mm	40	178	19mm	8	34	18,332
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
