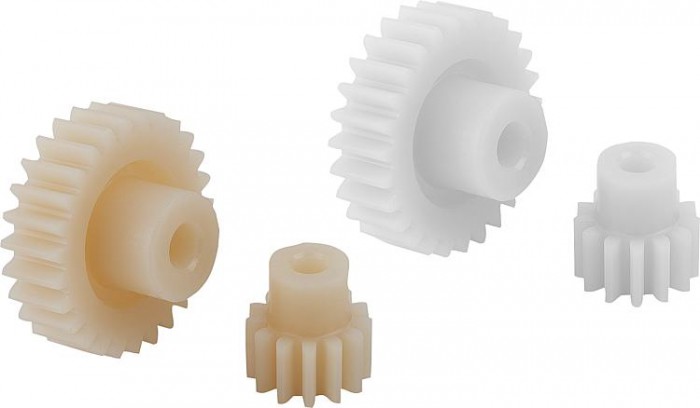

Čelní ozubená kola z plastu, modul 2,5 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 2,5 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22402 Čelní ozubená kola z plastu, modul 2,5 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1250012	174,20 Kč	210,78 Kč		CAD	polyacetal	12	35	30mm	10mm	20		17mm	–	30	2,002
22402-1250013	176,60 Kč	213,69 Kč		CAD	polyacetal	13	37,5	32,5mm	10mm	20		17mm	–	30	2,169
22402-1250014	184,60 Kč	223,37 Kč		CAD	polyacetal	14	40	35mm	10mm	20		17mm	–	30	2,336
22402-1250015	187,90 Kč	227,36 Kč		CAD	polyacetal	15	42,5	37,5mm	10mm	20	27	17mm	7	30	2,503
22402-1250016	190,80 Kč	230,87 Kč		CAD	polyacetal	16	45	40mm	10mm	20	27	17mm	7	30	2,67
22402-1250017	201,20 Kč	243,45 Kč		CAD	polyacetal	17	47,5	42,5mm	10mm	20	27	17mm	7	30	2,837
22402-1250018	205,10 Kč	248,17 Kč		CAD	polyacetal	18	50	45mm	10mm	20	34	17mm	7	30	3,004
22402-1250019	205,40 Kč	248,53 Kč		CAD	polyacetal	19	52,5	47,5mm	10mm	20	34	17mm	7	30	3,171
22402-1250020	221,10 Kč	267,53 Kč		CAD	polyacetal	20	55	50mm	10mm	20	34	17mm	7	30	3,337
22402-1250021	230,90 Kč	279,39 Kč		CAD	polyacetal	21	57,5	52,5mm	12mm	24	41	17mm	7	30	3,504
22402-1250022	245,50 Kč	297,06 Kč		CAD	polyacetal	22	60	55mm	12mm	24	41	17mm	7	30	3,671
22402-1250023	253,20 Kč	306,37 Kč		CAD	polyacetal	23	62,5	57,5mm	12mm	24	41	17mm	7	30	3,838
22402-1250024	261,80 Kč	316,78 Kč		CAD	polyacetal	24	65	60mm	12mm	24	49	17mm	7	30	4,005
22402-1250025	268,00 Kč	324,28 Kč		CAD	polyacetal	25	67,5	62,5mm	12mm	24	49	17mm	7	30	4,172
22402-1250026	276,60 Kč	334,69 Kč		CAD	polyacetal	26	70	65mm	12mm	24	49	17mm	7	30	4,339
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1250027	272,20 Kč	329,36 Kč		CAD	polyacetal	27	72,5	67,5mm	12mm	24	56	17mm	7	30	4,506
22402-1250028	283,10 Kč	342,55 Kč		CAD	polyacetal	28	75	70mm	12mm	24	56	17mm	7	30	4,673
22402-1250030	287,30 Kč	347,63 Kč		CAD	polyacetal	30	80	75mm	12mm	24	56	17mm	7	30	5,006
22402-1250032	290,90 Kč	351,99 Kč		CAD	polyacetal	32	85	80mm	14mm	30	68	17mm	7	30	5,34
22402-1250035	294,40 Kč	356,22 Kč		CAD	polyacetal	35	92,5	87,5mm	14mm	30	68	17mm	7	30	5,841
22402-1250036	298,60 Kč	361,31 Kč		CAD	polyacetal	36	95	90mm	14mm	30	72	17mm	7	30	6,008
22402-1250038	304,20 Kč	368,08 Kč		CAD	polyacetal	38	100	95mm	14mm	30	72	17mm	7	30	6,342
22402-1250040	306,30 Kč	370,62 Kč		CAD	polyacetal	40	105	100mm	14mm	30	84	17mm	7	30	6,675
22402-1250042	307,80 Kč	372,44 Kč		CAD	polyacetal	42	110	105mm	16mm	30	84	17mm	7	30	7,009
22402-1250045	309,90 Kč	374,98 Kč		CAD	polyacetal	45	117,5	112,5mm	16mm	30	84	17mm	7	30	7,51
22402-1250048	313,40 Kč	379,21 Kč		CAD	polyacetal	48	125	120mm	16mm	30	100	17mm	7	30	8,011
22402-1250050	310,20 Kč	375,34 Kč		CAD	polyacetal	50	130	125mm	16mm	30	100	17mm	7	30	8,344
22402-1250055	337,80 Kč	408,74 Kč		CAD	polyacetal	55	142,5	137,5mm	20mm	30	100	17mm	7	30	9,179
22402-1250060	1 118,30 Kč	1 353,14 Kč		CAD	polyacetal	60	155	150mm	20mm	40	133	19mm	8	34	11,191
22402-1250065	1 138,50 Kč	1 377,59 Kč		CAD	polyacetal	65	167,5	162,5mm	20mm	40	133	19mm	8	34	12,124
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1250070	1 225,50 Kč	1 482,86 Kč		CAD	polyacetal	70	180	175mm	20mm	40	148	19mm	8	34	13,057
22402-1250075	1 242,40 Kč	1 503,30 Kč		CAD	polyacetal	75	192,5	187,5mm	20mm	40	163	19mm	8	34	13,989
22402-1250080	1 331,40 Kč	1 610,99 Kč		CAD	polyacetal	80	205	200mm	20mm	40	178	19mm	8	34	14,922
22402-1250085	1 345,70 Kč	1 628,30 Kč		CAD	polyacetal	85	217,5	212,5mm	20mm	40	178	19mm	8	34	15,855
22402-1250090	1 438,90 Kč	1 741,07 Kč		CAD	polyacetal	90	230	225mm	20mm	40	193	19mm	8	34	16,787
22402-1250095	1 491,70 Kč	1 804,96 Kč		CAD	polyacetal	95	242,5	237,5mm	20mm	40	208	19mm	8	34	17,72
22402-2250012	210,70 Kč	254,95 Kč		CAD	Polyketon	12	35	30mm	10mm	20		17mm	–	30	2,102
22402-2250013	208,10 Kč	251,80 Kč		CAD	Polyketon	13	37,5	32,5mm	10mm	20		17mm	–	30	2,278
22402-2250014	216,40 Kč	261,84 Kč		CAD	Polyketon	14	40	35mm	10mm	20		17mm	–	30	2,453
22402-2250015	220,50 Kč	266,81 Kč		CAD	Polyketon	15	42,5	37,5mm	10mm	20	27	17mm	7	30	2,628
22402-2250016	229,70 Kč	277,94 Kč		CAD	Polyketon	16	45	40mm	10mm	20	27	17mm	7	30	2,803
22402-2250017	236,80 Kč	286,53 Kč		CAD	Polyketon	17	47,5	42,5mm	10mm	20	27	17mm	7	30	2,979
22402-2250018	249,00 Kč	301,29 Kč		CAD	Polyketon	18	50	45mm	10mm	20	34	17mm	7	30	3,154
22402-2250019	246,60 Kč	298,39 Kč		CAD	Polyketon	19	52,5	47,5mm	10mm	20	34	17mm	7	30	3,329
22402-2250020	266,50 Kč	322,47 Kč		CAD	Polyketon	20	55	50mm	10mm	20	34	17mm	7	30	3,504
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-2250021	271,60 Kč	328,64 Kč		CAD	Polyketon	21	57,5	52,5mm	12mm	24	41	17mm	7	30	3,68
22402-2250022	297,10 Kč	359,49 Kč		CAD	Polyketon	22	60	55mm	12mm	24	41	17mm	7	30	3,855
22402-2250023	306,30 Kč	370,62 Kč		CAD	Polyketon	23	62,5	57,5mm	12mm	24	41	17mm	7	30	4,03
22402-2250024	317,00 Kč	383,57 Kč		CAD	Polyketon	24	65	60mm	12mm	24	49	17mm	7	30	4,205
22402-2250025	325,00 Kč	393,25 Kč		CAD	Polyketon	25	67,5	62,5mm	12mm	24	49	17mm	7	30	4,381
22402-2250026	334,80 Kč	405,11 Kč		CAD	Polyketon	26	70	65mm	12mm	24	49	17mm	7	30	4,556
22402-2250027	339,20 Kč	410,43 Kč		CAD	Polyketon	27	72,5	67,5mm	12mm	24	56	17mm	7	30	4,731
22402-2250028	343,40 Kč	415,51 Kč		CAD	Polyketon	28	75	70mm	12mm	24	56	17mm	7	30	4,906
22402-2250030	346,70 Kč	419,51 Kč		CAD	Polyketon	30	80	75mm	12mm	24	56	17mm	7	30	5,257
22402-2250032	351,10 Kč	424,83 Kč		CAD	Polyketon	32	85	80mm	14mm	30	68	17mm	7	30	5,607
22402-2250035	346,10 Kč	418,78 Kč		CAD	Polyketon	35	92,5	87,5mm	14mm	30	68	17mm	7	30	6,133
22402-2250036	362,40 Kč	438,50 Kč		CAD	Polyketon	36	95	90mm	14mm	30	72	17mm	7	30	6,308
22402-2250038	367,70 Kč	444,92 Kč		CAD	Polyketon	38	100	95mm	14mm	30	72	17mm	7	30	6,659
22402-2250040	371,30 Kč	449,27 Kč		CAD	Polyketon	40	105	100mm	14mm	30	84	17mm	7	30	7,009
22402-2250042	361,50 Kč	437,42 Kč		CAD	Polyketon	42	110	105mm	16mm	30	84	17mm	7	30	7,36
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
