Čelní ozubená kola z plastu, modul 2 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 2 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22402 Čelní ozubená kola z plastu, modul 2 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr

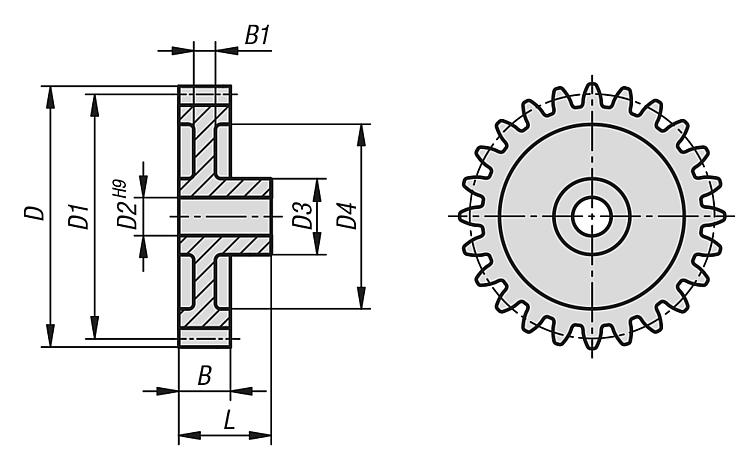

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1200012	117,20 Kč	141,81 Kč		CAD	polyacetal	12	28	24mm	8mm	18,5	16	15mm	13,5	27	1,131
22402-1200013	123,20 Kč	149,07 Kč		CAD	polyacetal	13	30	26mm	8mm	18,5	18,5	15mm	13,5	27	1,225
22402-1200014	129,10 Kč	156,21 Kč		CAD	polyacetal	14	32	28mm	8mm	18,5	18,5	15mm	13,5	27	1,319
22402-1200015	135,90 Kč	164,44 Kč		CAD	polyacetal	15	34	30mm	8mm	18,5	22	15mm	12	27	1,413
22402-1200016	140,10 Kč	169,52 Kč		CAD	polyacetal	16	36	32mm	8mm	17,5	22	15mm	6	27	1,508
22402-1200017	143,10 Kč	173,15 Kč		CAD	polyacetal	17	38	34mm	8mm	17,5	24	15mm	6	27	1,602
22402-1200018	149,30 Kč	180,65 Kč		CAD	polyacetal	18	40	36mm	8mm	17,5	25	15mm	6	27	1,696
22402-1200019	157,30 Kč	190,33 Kč		CAD	polyacetal	19	42	38mm	8mm	17,5	27	15mm	6	27	1,79
22402-1200020	170,10 Kč	205,82 Kč		CAD	polyacetal	20	44	40mm	10mm	20	28	15mm	6	27	1,885
22402-1200021	174,20 Kč	210,78 Kč		CAD	polyacetal	21	46	42mm	10mm	20	28	15mm	6	27	1,979
22402-1200022	176,60 Kč	213,69 Kč		CAD	polyacetal	22	48	44mm	10mm	20	28	15mm	6	27	2,073
22402-1200023	182,80 Kč	221,19 Kč		CAD	polyacetal	23	50	46mm	10mm	24	35	15mm	6	27	2,167
22402-1200024	187,00 Kč	226,27 Kč		CAD	polyacetal	24	52	48mm	10mm	24	35	15mm	6	27	2,261
22402-1200025	201,20 Kč	243,45 Kč		CAD	polyacetal	25	54	50mm	10mm	24	35	15mm	6	27	2,356
22402-1200026	205,10 Kč	248,17 Kč		CAD	polyacetal	26	56	52mm	10mm	24	38,5	15mm	6	27	2,45
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1200027	213,10 Kč	257,85 Kč		CAD	polyacetal	27	58	54mm	10mm	24	38,5	15mm	6	27	2,544
22402-1200028	222,00 Kč	268,62 Kč		CAD	polyacetal	28	60	56mm	10mm	24	38,5	15mm	6	27	2,638
22402-1200030	232,70 Kč	281,57 Kč		CAD	polyacetal	30	64	60mm	10mm	24	43,5	15mm	6	27	2,827
22402-1200032	240,40 Kč	290,88 Kč		CAD	polyacetal	32	68	64mm	10mm	26	44	15mm	6	27	3,015
22402-1200035	241,90 Kč	292,70 Kč		CAD	polyacetal	35	74	70mm	12mm	26	54	15mm	6	27	3,298
22402-1200036	250,50 Kč	303,11 Kč		CAD	polyacetal	36	76	72mm	12mm	26	54	15mm	6	27	3,392
22402-1200038	259,10 Kč	313,51 Kč		CAD	polyacetal	38	80	76mm	12mm	26	61,5	15mm	6	27	3,581
22402-1200040	261,80 Kč	316,78 Kč		CAD	polyacetal	40	84	80mm	12mm	26	61,5	15mm	6	27	3,769
22402-1200042	265,60 Kč	321,38 Kč		CAD	polyacetal	42	88	84mm	12mm	26	61,5	15mm	6	27	3,958
22402-1200045	268,00 Kč	324,28 Kč		CAD	polyacetal	45	94	90mm	14mm	30	68	15mm	6	27	4,241
22402-1200048	271,90 Kč	329,00 Kč		CAD	polyacetal	48	100	96mm	14mm	30	74	15mm	6	27	4,523
22402-1200050	275,10 Kč	332,87 Kč		CAD	polyacetal	50	104	100mm	14mm	30	78	15mm	6	27	4,712
22402-1200055	280,20 Kč	339,04 Kč		CAD	polyacetal	55	114	110mm	14mm	30	87,5	15mm	6	27	5,183
22402-1200060	282,30 Kč	341,58 Kč		CAD	polyacetal	60	124	120mm	14mm	30	97,5	15mm	6	27	5,654
22402-1200070	288,80 Kč	349,45 Kč		CAD	polyacetal	70	144	140mm	14mm	30	117	15mm	6	27	6,597
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1200075	1 118,30 Kč	1 353,14 Kč		CAD	polyacetal	75	154	150mm	20mm	40	133	19mm	8	34	8,953
22402-1200080	1 171,50 Kč	1 417,52 Kč		CAD	polyacetal	80	164	160mm	20mm	40	133	19mm	8	34	9,55
22402-1200085	1 225,50 Kč	1 482,86 Kč		CAD	polyacetal	85	174	170mm	20mm	40	148	19mm	8	34	10,147
22402-1200090	1 278,30 Kč	1 546,74 Kč		CAD	polyacetal	90	184	180mm	20mm	40	163	19mm	8	34	10,744
22402-1200095	1 331,40 Kč	1 610,99 Kč		CAD	polyacetal	95	194	190mm	20mm	40	163	19mm	8	34	11,341
22402-1200100	1 384,60 Kč	1 675,37 Kč		CAD	polyacetal	100	204	200mm	20mm	40	178	19mm	8	34	11,938
22402-1200110	1 428,20 Kč	1 728,12 Kč		CAD	polyacetal	110	224	220mm	20mm	40	193	19mm	8	34	13,131
22402-2200012	141,90 Kč	171,70 Kč		CAD	Polyketon	12	28	24mm	8mm	18,5	16	15mm	13,5	27	1,187
22402-2200013	149,30 Kč	180,65 Kč		CAD	Polyketon	13	30	26mm	8mm	18,5	18,5	15mm	13,5	27	1,286
22402-2200014	155,50 Kč	188,16 Kč		CAD	Polyketon	14	32	28mm	8mm	18,5	18,5	15mm	13,5	27	1,385
22402-2200015	162,10 Kč	196,14 Kč		CAD	Polyketon	15	34	30mm	8mm	18,5	22	15mm	12	27	1,484
22402-2200016	169,50 Kč	205,10 Kč		CAD	Polyketon	16	36	32mm	8mm	17,5	22	15mm	6	27	1,583
22402-2200017	172,10 Kč	208,24 Kč		CAD	Polyketon	17	38	34mm	8mm	17,5	24	15mm	6	27	1,682
22402-2200018	180,20 Kč	218,04 Kč		CAD	Polyketon	18	40	36mm	8mm	17,5	25	15mm	6	27	1,781
22402-2200019	188,50 Kč	228,09 Kč		CAD	Polyketon	19	42	38mm	8mm	17,5	27	15mm	6	27	1,88
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-2200020	205,10 Kč	248,17 Kč		CAD	Polyketon	20	44	40mm	10mm	20	28	15mm	6	27	1,979
22402-2200021	208,70 Kč	252,53 Kč		CAD	Polyketon	21	46	42mm	10mm	20	28	15mm	6	27	2,078
22402-2200022	213,10 Kč	257,85 Kč		CAD	Polyketon	22	48	44mm	10mm	20	28	15mm	6	27	2,177
22402-2200023	213,70 Kč	258,58 Kč		CAD	Polyketon	23	50	46mm	10mm	24	35	15mm	6	27	2,276
22402-2200024	225,30 Kč	272,61 Kč		CAD	Polyketon	24	52	48mm	10mm	24	35	15mm	6	27	2,375
22402-2200025	242,80 Kč	293,79 Kč		CAD	Polyketon	25	54	50mm	10mm	24	35	15mm	6	27	2,474
22402-2200026	249,00 Kč	301,29 Kč		CAD	Polyketon	26	56	52mm	10mm	24	38,5	15mm	6	27	2,572
22402-2200027	250,20 Kč	302,74 Kč		CAD	Polyketon	27	58	54mm	10mm	24	38,5	15mm	6	27	2,671
22402-2200028	267,10 Kč	323,19 Kč		CAD	Polyketon	28	60	56mm	10mm	24	38,5	15mm	6	27	2,77
22402-2200030	280,20 Kč	339,04 Kč		CAD	Polyketon	30	64	60mm	10mm	24	43,5	15mm	6	27	2,968
22402-2200032	288,80 Kč	349,45 Kč		CAD	Polyketon	32	68	64mm	10mm	26	44	15mm	6	27	3,166
22402-2200035	290,90 Kč	351,99 Kč		CAD	Polyketon	35	74	70mm	12mm	26	54	15mm	6	27	3,463
22402-2200036	302,10 Kč	365,54 Kč		CAD	Polyketon	36	76	72mm	12mm	26	54	15mm	6	27	3,562
22402-2200038	312,50 Kč	378,13 Kč		CAD	Polyketon	38	80	76mm	12mm	26	61,5	15mm	6	27	3,76
22402-2200040	315,20 Kč	381,39 Kč		CAD	Polyketon	40	84	80mm	12mm	26	61,5	15mm	6	27	3,958
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).

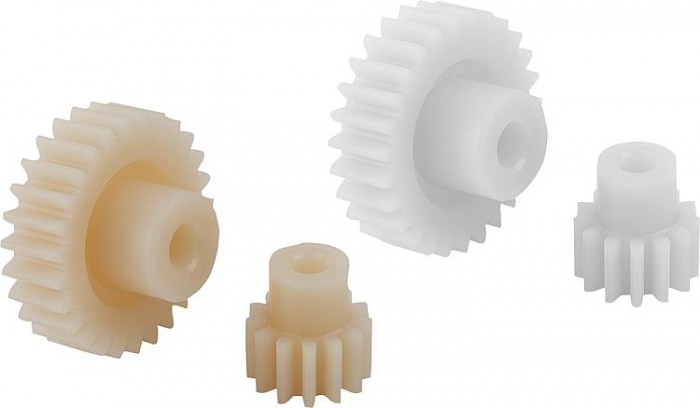

Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
