Čelní ozubená kola z plastu, modul 1,25 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 1,25 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22402 Čelní ozubená kola z plastu, modul 1,25 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1125012	62,90 Kč	76,11 Kč		CAD	polyacetal	12	17,5	15mm	5mm	9		10mm	10	19	0,294
22402-1125013	63,80 Kč	77,20 Kč		CAD	polyacetal	13	18,75	16,25mm	5mm	9		10mm	10	19	0,319
22402-1125014	66,20 Kč	80,10 Kč		CAD	polyacetal	14	20	17,5mm	5mm	9		10mm	10	19	0,343
22402-1125015	66,80 Kč	80,83 Kč		CAD	polyacetal	15	21,25	18,75mm	5mm	9	13	10mm	7	19	0,368
22402-1125016	68,00 Kč	82,28 Kč		CAD	polyacetal	16	22,5	20mm	5mm	9	13	10mm	7	19	0,397
22402-1125017	70,60 Kč	85,43 Kč		CAD	polyacetal	17	23,75	21,25mm	5mm	9	13	10mm	7	19	0,417
22402-1125018	74,20 Kč	89,78 Kč		CAD	polyacetal	18	25	22,5mm	5mm	12	16	10mm	7	19	0,441
22402-1125019	78,10 Kč	94,50 Kč		CAD	polyacetal	19	26,25	23,75mm	5mm	12	16	10mm	7	19	0,466
22402-1125020	81,60 Kč	98,74 Kč		CAD	polyacetal	20	27,5	25mm	5mm	12	16	10mm	7	19	0,49
22402-1125021	81,00 Kč	98,01 Kč		CAD	polyacetal	21	28,75	26,25mm	6mm	15	18,5	10mm	7	19	0,515
22402-1125022	82,80 Kč	100,19 Kč		CAD	polyacetal	22	30	27,5mm	6mm	15	18,5	10mm	7	19	0,54
22402-1125023	87,00 Kč	105,27 Kč		CAD	polyacetal	23	31,25	28,75mm	6mm	15	18,5	10mm	7	19	0,564
22402-1125024	89,00 Kč	107,69 Kč		CAD	polyacetal	24	32,5	30mm	6mm	15	21	10mm	7	19	0,589
22402-1125025	98,50 Kč	119,19 Kč		CAD	polyacetal	25	33,75	31,25mm	6mm	15	21	10mm	7	19	0,613
22402-1125026	99,10 Kč	119,91 Kč		CAD	polyacetal	26	35	32,5mm	6mm	18	23,5	10mm	5,5	19	0,638
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1125027	103,90 Kč	125,72 Kč		CAD	polyacetal	27	36,25	33,75mm	6mm	18	23,5	10mm	5,5	19	0,662
22402-1125028	105,40 Kč	127,53 Kč		CAD	polyacetal	28	37,5	35mm	8mm	18	23,5	10mm	5,5	19	0,687
22402-1125030	108,00 Kč	130,68 Kč		CAD	polyacetal	30	40	37,5mm	8mm	18	27	10mm	5,5	19	0,736
22402-1125032	113,10 Kč	136,85 Kč		CAD	polyacetal	32	42,5	40mm	8mm	18	27	10mm	5,5	19	0,85
22402-1125035	117,20 Kč	141,81 Kč		CAD	polyacetal	35	46,25	43,75mm	8mm	18	27	10mm	5,5	19	0,859
22402-1125036	120,80 Kč	146,17 Kč		CAD	polyacetal	36	47,5	45mm	8mm	18	36	10mm	5,5	19	0,883
22402-1125038	124,10 Kč	150,16 Kč		CAD	polyacetal	38	50	47,5mm	8mm	18	36	10mm	5,5	19	0,932
22402-1125040	130,00 Kč	157,30 Kč		CAD	polyacetal	40	52,5	50mm	8mm	18	36	10mm	5,5	19	0,981
22402-1125042	128,20 Kč	155,12 Kč		CAD	polyacetal	42	55	52,5mm	8mm	18	36	10mm	5,5	19	1,03
22402-1125045	135,90 Kč	164,44 Kč		CAD	polyacetal	45	58,75	56,25mm	8mm	21	46	10mm	5,5	19	1,104
22402-1125048	140,10 Kč	169,52 Kč		CAD	polyacetal	48	62,5	60mm	8mm	21	46	10mm	5,5	19	1,178
22402-1125050	143,10 Kč	173,15 Kč		CAD	polyacetal	50	65	62,5mm	8mm	21	46	10mm	5,5	19	1,227
22402-1125052	147,80 Kč	178,84 Kč		CAD	polyacetal	52	67,5	65mm	10mm	21	56	10mm	5,5	19	1,276
22402-1125054	151,10 Kč	182,83 Kč		CAD	polyacetal	54	70	67,5mm	10mm	21	56	10mm	5,5	19	1,325
22402-1125055	148,40 Kč	179,56 Kč		CAD	polyacetal	55	71,25	68,75mm	10mm	21	56	10mm	5,5	19	1,349
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1125056	161,50 Kč	195,42 Kč		CAD	polyacetal	56	72,5	70mm	10mm	21	56	10mm	5,5	19	1,374
22402-1125060	170,10 Kč	205,82 Kč		CAD	polyacetal	60	77,5	75mm	10mm	21	66	10mm	5,5	19	1,472
22402-1125064	176,60 Kč	213,69 Kč		CAD	polyacetal	64	82,5	80mm	10mm	21	66	10mm	5,5	19	1,57
22402-1125065	180,80 Kč	218,77 Kč		CAD	polyacetal	65	83,75	81,25mm	10mm	21	66	10mm	5,5	19	1,595
22402-1125070	184,60 Kč	223,37 Kč		CAD	polyacetal	70	90	87,5mm	10mm	21	76	10mm	5,5	19	1,718
22402-1125072	187,00 Kč	226,27 Kč		CAD	polyacetal	72	92,5	90mm	12mm	21	76	10mm	5,5	19	1,767
22402-1125075	190,50 Kč	230,51 Kč		CAD	polyacetal	75	96,25	93,75mm	10mm	21	76	10mm	5,5	19	1,84
22402-1125080	195,90 Kč	237,04 Kč		CAD	polyacetal	80	102,5	100mm	12mm	24	86	10mm	5,5	19	1,963
22402-1125090	201,20 Kč	243,45 Kč		CAD	polyacetal	90	115	112,5mm	12mm	24	95	10mm	5,5	19	2,208
22402-1125100	206,30 Kč	249,62 Kč		CAD	polyacetal	100	127,5	125mm	12mm	24	105,5	10mm	5,5	19	2,454
22402-1125110	208,10 Kč	251,80 Kč		CAD	polyacetal	110	140	137,5mm	12mm	24	115	10mm	5,5	19	2,699
22402-2125012	75,70 Kč	91,60 Kč		CAD	Polyketon	12	17,5	15mm	5mm	9		10mm	10	19	0,309
22402-2125013	76,60 Kč	92,69 Kč		CAD	Polyketon	13	18,75	16,25mm	5mm	9		10mm	10	19	0,335
22402-2125014	80,40 Kč	97,28 Kč		CAD	Polyketon	14	20	17,5mm	5mm	9		10mm	10	19	0,36
22402-2125015	81,60 Kč	98,74 Kč		CAD	Polyketon	15	21,25	18,75mm	5mm	9	13	10mm	7	19	0,386
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-2125016	82,50 Kč	99,83 Kč		CAD	Polyketon	16	22,5	20mm	5mm	9	13	10mm	7	19	0,417
22402-2125017	85,20 Kč	103,09 Kč		CAD	Polyketon	17	23,75	21,25mm	5mm	9	13	10mm	7	19	0,438
22402-2125018	89,00 Kč	107,69 Kč		CAD	Polyketon	18	25	22,5mm	5mm	12	16	10mm	7	19	0,463
22402-2125019	92,00 Kč	111,32 Kč		CAD	Polyketon	19	26,25	23,75mm	5mm	12	16	10mm	7	19	0,489
22402-2125020	98,50 Kč	119,19 Kč		CAD	Polyketon	20	27,5	25mm	5mm	12	16	10mm	7	19	0,515
22402-2125021	100,60 Kč	121,73 Kč		CAD	Polyketon	21	28,75	26,25mm	6mm	15	18,5	10mm	7	19	0,541
22402-2125022	99,10 Kč	119,91 Kč		CAD	Polyketon	22	30	27,5mm	6mm	15	18,5	10mm	7	19	0,567
22402-2125023	102,40 Kč	123,90 Kč		CAD	Polyketon	23	31,25	28,75mm	6mm	15	18,5	10mm	7	19	0,592
22402-2125024	106,00 Kč	128,26 Kč		CAD	Polyketon	24	32,5	30mm	6mm	15	21	10mm	7	19	0,618
22402-2125025	118,70 Kč	143,63 Kč		CAD	Polyketon	25	33,75	31,25mm	6mm	15	21	10mm	7	19	0,644
22402-2125026	119,60 Kč	144,72 Kč		CAD	Polyketon	26	35	32,5mm	6mm	18	23,5	10mm	5,5	19	0,67
22402-2125027	124,10 Kč	150,16 Kč		CAD	Polyketon	27	36,25	33,75mm	6mm	18	23,5	10mm	5,5	19	0,695
22402-2125028	127,30 Kč	154,03 Kč		CAD	Polyketon	28	37,5	35mm	8mm	18	23,5	10mm	5,5	19	0,721
22402-2125030	130,00 Kč	157,30 Kč		CAD	Polyketon	30	40	37,5mm	8mm	18	27	10mm	5,5	19	0,773
22402-2125032	136,50 Kč	165,17 Kč		CAD	Polyketon	32	42,5	40mm	8mm	18	27	10mm	5,5	19	0,824
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).

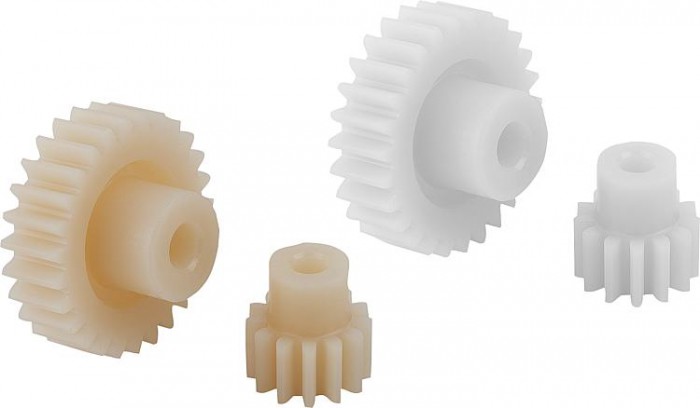

Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
