Čelní ozubená kola z plastu, modul 1 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 1 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22402 Čelní ozubená kola z plastu, modul 1 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1100012	53,40 Kč	64,61 Kč		CAD	polyacetal	12	14	12mm	4mm	9		9mm	9	17	0,169
22402-1100013	54,00 Kč	65,34 Kč		CAD	polyacetal	13	15	13mm	4mm	9		9mm	9	17	0,183
22402-1100014	55,80 Kč	67,52 Kč		CAD	polyacetal	14	16	14mm	4mm	9		9mm	9	17	0,197
22402-1100015	55,80 Kč	67,52 Kč		CAD	polyacetal	15	17	15mm	4mm	9		9mm	9	17	0,212
22402-1100016	57,60 Kč	69,70 Kč		CAD	polyacetal	16	18	16mm	4mm	9		9mm	9	17	0,226
22402-1100017	58,80 Kč	71,15 Kč		CAD	polyacetal	17	19	17mm	4mm	9	12	9mm	6	17	0,24
22402-1100018	59,70 Kč	72,24 Kč		CAD	polyacetal	18	20	18mm	4mm	9	13	9mm	6	17	0,254
22402-1100019	62,90 Kč	76,11 Kč		CAD	polyacetal	19	21	19mm	4mm	9	13	9mm	6	17	0,268
22402-1100020	66,20 Kč	80,10 Kč		CAD	polyacetal	20	22	20mm	4mm	9	13	9mm	6	17	0,282
22402-1100021	66,20 Kč	80,10 Kč		CAD	polyacetal	21	23	21mm	5mm	12	16	9mm	6	17	0,296
22402-1100022	66,80 Kč	80,83 Kč		CAD	polyacetal	22	24	22mm	5mm	12	16	9mm	6	17	0,311
22402-1100023	66,80 Kč	80,83 Kč		CAD	polyacetal	23	25	23mm	5mm	12	16	9mm	6	17	0,325
22402-1100024	68,00 Kč	82,28 Kč		CAD	polyacetal	24	26	24mm	6mm	15	18,5	9mm	6	18	0,339
22402-1100025	70,60 Kč	85,43 Kč		CAD	polyacetal	25	27	25mm	6mm	15	18,5	9mm	6	18	0,353
22402-1100026	74,20 Kč	89,78 Kč		CAD	polyacetal	26	28	26mm	6mm	15	18,5	9mm	6	18	0,367
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1100027	74,80 Kč	90,51 Kč		CAD	polyacetal	27	29	27mm	6mm	15	18,5	9mm	6	18	0,381
22402-1100028	76,60 Kč	92,69 Kč		CAD	polyacetal	28	30	28mm	6mm	15	21	9mm	6	18	0,395
22402-1100030	78,10 Kč	94,50 Kč		CAD	polyacetal	30	32	30mm	6mm	15	21	9mm	6	18	0,424
22402-1100032	81,60 Kč	98,74 Kč		CAD	polyacetal	32	34	32mm	6mm	18	23,5	9mm	4,6	18	0,452
22402-1100035	85,20 Kč	103,09 Kč		CAD	polyacetal	35	37	35mm	8mm	18	23,5	9mm	4,6	18	0,494
22402-1100036	87,00 Kč	105,27 Kč		CAD	polyacetal	36	38	36mm	8mm	18	27	9mm	4,6	18	0,508
22402-1100038	89,00 Kč	107,69 Kč		CAD	polyacetal	38	40	38mm	8mm	18	27	9mm	4,6	18	0,537
22402-1100040	91,10 Kč	110,23 Kč		CAD	polyacetal	40	42	40mm	8mm	18	27	9mm	4,6	18	0,565
22402-1100042	96,20 Kč	116,40 Kč		CAD	polyacetal	42	44	42mm	8mm	18	27	9mm	4,6	18	0,593
22402-1100045	105,40 Kč	127,53 Kč		CAD	polyacetal	45	47	45mm	8mm	18	36,5	9mm	4,6	18	0,636
22402-1100048	109,50 Kč	132,50 Kč		CAD	polyacetal	48	50	48mm	8mm	18	36,5	9mm	4,6	18	0,678
22402-1100050	124,10 Kč	150,16 Kč		CAD	polyacetal	50	52	50mm	8mm	18	36,5	9mm	4,6	18	0,706
22402-1100052	128,20 Kč	155,12 Kč		CAD	polyacetal	52	54	52mm	8mm	21	46	9mm	4,6	18	0,735
22402-1100054	132,10 Kč	159,84 Kč		CAD	polyacetal	54	56	54mm	8mm	21	46	9mm	4,6	18	0,763
22402-1100055	135,90 Kč	164,44 Kč		CAD	polyacetal	55	57	55mm	8mm	21	46	9mm	4,6	18	0,777
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1100056	140,10 Kč	169,52 Kč		CAD	polyacetal	56	58	56mm	8mm	21	46	9mm	4,6	18	0,791
22402-1100058	143,70 Kč	173,88 Kč		CAD	polyacetal	58	60	58mm	8mm	21	46	9mm	4,6	18	0,82
22402-1100060	149,30 Kč	180,65 Kč		CAD	polyacetal	60	62	60mm	8mm	21	46	9mm	4,6	18	0,848
22402-1100064	151,10 Kč	182,83 Kč		CAD	polyacetal	64	66	64mm	10mm	21	56,5	9mm	4,6	18	0,904
22402-1100065	152,00 Kč	183,92 Kč		CAD	polyacetal	65	67	65mm	10mm	21	56,5	9mm	4,6	18	0,918
22402-1100070	152,90 Kč	185,01 Kč		CAD	polyacetal	70	72	70mm	10mm	21	56,5	9mm	4,6	18	0,989
22402-1100072	157,30 Kč	190,33 Kč		CAD	polyacetal	72	74	72mm	10mm	21	66	9mm	4,6	18	1,017
22402-1100075	161,50 Kč	195,42 Kč		CAD	polyacetal	75	77	75mm	10mm	21	66	9mm	4,6	18	0,106
22402-1100080	170,10 Kč	205,82 Kč		CAD	polyacetal	80	82	80mm	10mm	21	66	9mm	4,6	18	1,131
22402-1100085	176,60 Kč	213,69 Kč		CAD	polyacetal	85	87	85mm	10mm	21	66	9mm	4,6	18	1,201
22402-1100090	187,00 Kč	226,27 Kč		CAD	polyacetal	90	92	90mm	10mm	21	76	9mm	4,6	18	1,272
22402-1100100	208,70 Kč	252,53 Kč		CAD	polyacetal	100	102	100mm	12mm	24	86	9mm	4,6	18	1,413
22402-1100110	210,70 Kč	254,95 Kč		CAD	polyacetal	110	112	110mm	12mm	24	96	9mm	4,6	18	1,555
22402-1100120	238,90 Kč	289,07 Kč		CAD	polyacetal	120	122	120mm	12mm	24	105,5	9mm	4,6	18	1,696
22402-1100130	249,00 Kč	301,29 Kč		CAD	polyacetal	130	132	130mm	12mm	24	115	9mm	4,6	18	1,837
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1100140	260,00 Kč	314,60 Kč		CAD	polyacetal	140	142	140mm	12mm	24	125	9mm	4,6	18	1,979
22402-2100012	63,80 Kč	77,20 Kč		CAD	Polyketon	12	14	12mm	4mm	9		9mm	9	17	0,178
22402-2100013	65,30 Kč	79,01 Kč		CAD	Polyketon	13	15	13mm	4mm	9		9mm	9	17	0,193
22402-2100014	68,00 Kč	82,28 Kč		CAD	Polyketon	14	16	14mm	4mm	9		9mm	9	17	0,207
22402-2100015	69,20 Kč	83,73 Kč		CAD	Polyketon	15	17	15mm	4mm	9		9mm	9	17	0,222
22402-2100016	69,20 Kč	83,73 Kč		CAD	Polyketon	16	18	16mm	4mm	9		9mm	9	17	0,237
22402-2100017	70,60 Kč	85,43 Kč		CAD	Polyketon	17	19	17mm	4mm	9	12	9mm	6	17	0,252
22402-2100018	71,20 Kč	86,15 Kč		CAD	Polyketon	18	20	18mm	4mm	9	13	9mm	6	17	0,267
22402-2100019	75,70 Kč	91,60 Kč		CAD	Polyketon	19	21	19mm	4mm	9	13	9mm	6	17	0,282
22402-2100020	80,40 Kč	97,28 Kč		CAD	Polyketon	20	22	20mm	4mm	9	13	9mm	6	17	0,296
22402-2100021	80,40 Kč	97,28 Kč		CAD	Polyketon	21	23	21mm	5mm	12	16	9mm	6	17	0,311
22402-2100022	81,60 Kč	98,74 Kč		CAD	Polyketon	22	24	22mm	5mm	12	16	9mm	6	17	0,326
22402-2100023	81,60 Kč	98,74 Kč		CAD	Polyketon	23	25	23mm	5mm	12	16	9mm	6	17	0,341
22402-2100024	82,50 Kč	99,83 Kč		CAD	Polyketon	24	26	24mm	6mm	15	18,5	9mm	6	18	0,356
22402-2100025	85,20 Kč	103,09 Kč		CAD	Polyketon	25	27	25mm	6mm	15	18,5	9mm	6	18	0,371
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).

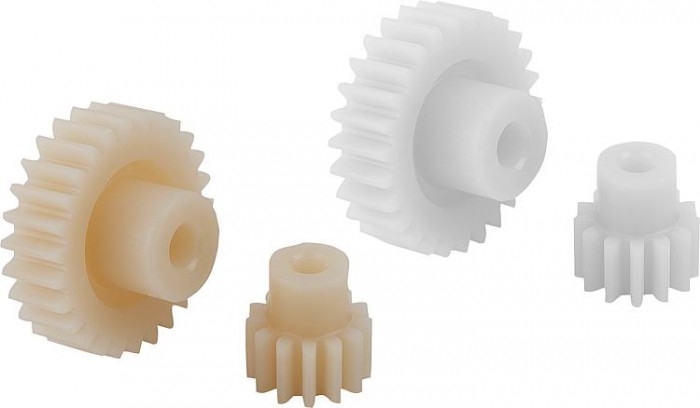

Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
