Čelní ozubená kola z plastu, modul 0,7 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 0,7 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 20402 Čelní ozubená kola z plastu, modul 0,7 vstřikovaná, přímé ozubení, úhel záběru 20°

Datový list 22402 Čelní ozubená kola z plastu, modul 0,7 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1070012	16,30 Kč	19,72 Kč		CAD	polyacetal	12	9,8	8,4mm	3mm	6		6mm	6	15	0,055
22402-1070013	16,30 Kč	19,72 Kč		CAD	polyacetal	13	10,5	9,1mm	3mm	6		6mm	6	15	0,06
22402-1070014	16,90 Kč	20,45 Kč		CAD	polyacetal	14	11,2	9,8mm	3mm	6		6mm	6	15	0,064
22402-1070015	17,80 Kč	21,54 Kč		CAD	polyacetal	15	11,9	10,5mm	3mm	6		6mm	6	15	0,069
22402-1070016	19,90 Kč	24,08 Kč		CAD	polyacetal	16	12,6	11,2mm	4mm	9		6mm	6	15	0,073
22402-1070017	19,90 Kč	24,08 Kč		CAD	polyacetal	17	13,3	11,9mm	4mm	9		6mm	6	15	0,078
22402-1070018	20,80 Kč	25,17 Kč		CAD	polyacetal	18	14	12,6mm	4mm	9		6mm	6	15	0,083
22402-1070019	20,80 Kč	25,17 Kč		CAD	polyacetal	19	14,7	13,3mm	4mm	9		6mm	6	15	0,087
22402-1070020	21,70 Kč	26,26 Kč		CAD	polyacetal	20	15,4	14mm	4mm	9		6mm	6	15	0,092
22402-1070021	21,70 Kč	26,26 Kč		CAD	polyacetal	21	16,1	14,7mm	4mm	9		6mm	6	15	0,097
22402-1070022	22,30 Kč	26,98 Kč		CAD	polyacetal	22	16,8	15,4mm	4mm	9		6mm	6	15	0,0101
22402-1070023	23,70 Kč	28,68 Kč		CAD	polyacetal	23	17,5	16,1mm	4mm	9		6mm	6	15	0,0106
22402-1070024	24,60 Kč	29,77 Kč		CAD	polyacetal	24	18,2	16,8mm	4mm	9	13	6mm	3	15	0,011
22402-1070025	25,50 Kč	30,86 Kč		CAD	polyacetal	25	18,9	17,5mm	6mm	9	13	6mm	3	15	0,0115
22402-1070026	27,90 Kč	33,76 Kč		CAD	polyacetal	26	19,6	18,2mm	6mm	9	13	6mm	3	15	0,012
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1070027	29,70 Kč	35,94 Kč		CAD	polyacetal	27	20,3	18,9mm	6mm	9	13	6mm	3	15	0,0124
22402-1070028	30,60 Kč	37,03 Kč		CAD	polyacetal	28	21	19,6mm	6mm	9	13	6mm	3	15	0,0129
22402-1070030	31,50 Kč	38,12 Kč		CAD	polyacetal	30	22,4	21mm	6mm	12	16	6mm	3	15	0,0128
22402-1070032	33,20 Kč	40,17 Kč		CAD	polyacetal	32	23,8	22,4mm	6mm	12	16	6mm	3	15	0,0147
22402-1070035	35,60 Kč	43,08 Kč		CAD	polyacetal	35	25,9	24,5mm	6mm	15	18,5	6mm	3	15	0,0161
22402-1070036	36,50 Kč	44,17 Kč		CAD	polyacetal	36	26,6	25,2mm	6mm	15	18,5	6mm	3	15	0,0166
22402-1070038	39,20 Kč	47,43 Kč		CAD	polyacetal	38	28	26,6mm	6mm	15	21	6mm	3	15	0,0175
22402-1070040	43,00 Kč	52,03 Kč		CAD	polyacetal	40	29,4	28mm	6mm	15	21	6mm	3	15	0,0184
22402-1070042	48,10 Kč	58,20 Kč		CAD	polyacetal	42	30,8	29,4mm	6mm	18	24	6mm	2	15	0,0194
22402-1070045	51,90 Kč	62,80 Kč		CAD	polyacetal	45	32,9	31,5mm	6mm	18	24	6mm	2	15	0,0207
22402-1070048	55,80 Kč	67,52 Kč		CAD	polyacetal	48	35	33,6mm	8mm	18	24	6mm	2	15	0,0221
22402-1070050	58,80 Kč	71,15 Kč		CAD	polyacetal	50	36,4	35mm	8mm	18	27,5	6mm	2	15	0,023
22402-1070052	62,90 Kč	76,11 Kč		CAD	polyacetal	52	37,8	36,4mm	8mm	18	27,5	6mm	2	15	0,024
22402-1070054	66,20 Kč	80,10 Kč		CAD	polyacetal	54	39,2	37,8mm	8mm	18	27,5	6mm	2	15	0,0249
22402-1070055	68,00 Kč	82,28 Kč		CAD	polyacetal	55	39,9	38,5mm	8mm	18	30	6mm	2	15	0,0254
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1070056	74,20 Kč	89,78 Kč		CAD	polyacetal	56	40,6	39,2mm	8mm	18	30	6mm	2	15	0,0258
22402-1070060	78,10 Kč	94,50 Kč		CAD	polyacetal	60	43,4	42mm	8mm	18	30	6mm	2	15	0,0277
22402-1070064	81,60 Kč	98,74 Kč		CAD	polyacetal	64	46,2	44,8mm	8mm	18	37	6mm	2	15	0,0295
22402-1070065	85,20 Kč	103,09 Kč		CAD	polyacetal	65	46,9	45,5mm	8mm	18	37	6mm	2	15	0,03
22402-1070070	89,00 Kč	107,69 Kč		CAD	polyacetal	70	50,4	49mm	8mm	18	37	6mm	2	15	0,0323
22402-1070072	91,70 Kč	110,96 Kč		CAD	polyacetal	72	51,8	50,4mm	8mm	18	37	6mm	2	15	0,0332
22402-1070075	94,70 Kč	114,59 Kč		CAD	polyacetal	75	53,9	52,5mm	10mm	18	37	6mm	2	15	0,0346
22402-1070080	98,50 Kč	119,19 Kč		CAD	polyacetal	80	57,4	56mm	10mm	21	46,5	6mm	2	15	0,0369
22402-1070090	108,00 Kč	130,68 Kč		CAD	polyacetal	90	64,4	63mm	10mm	21	57	6mm	2	15	0,0415
22402-1070096	108,90 Kč	131,77 Kč		CAD	polyacetal	96	68,6	67,2mm	10mm	21	57	6mm	2	15	0,0443
22402-1070100	114,00 Kč	137,94 Kč		CAD	polyacetal	100	71,4	70mm	10mm	21	57	6mm	2	15	0,0461
22402-1070120	120,80 Kč	146,17 Kč		CAD	polyacetal	120	85,4	84mm	10mm	21	77	6mm	2	15	0,0554
22402-2070012	19,90 Kč	24,08 Kč		CAD	Polyketon	12	9,8	8,4mm	3mm	6		6mm	6	15	0,058
22402-2070013	19,90 Kč	24,08 Kč		CAD	Polyketon	13	10,5	9,1mm	3mm	6		6mm	6	15	0,063
22402-2070014	20,80 Kč	25,17 Kč		CAD	Polyketon	14	11,2	9,8mm	3mm	6		6mm	6	15	0,067
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-2070015	21,70 Kč	26,26 Kč		CAD	Polyketon	15	11,9	10,5mm	3mm	6		6mm	6	15	0,072
22402-2070016	23,70 Kč	28,68 Kč		CAD	Polyketon	16	12,6	11,2mm	4mm	9		6mm	6	15	0,077
22402-2070017	23,70 Kč	28,68 Kč		CAD	Polyketon	17	13,3	11,9mm	4mm	9		6mm	6	15	0,082
22402-2070018	24,60 Kč	29,77 Kč		CAD	Polyketon	18	14	12,6mm	4mm	9		6mm	6	15	0,087
22402-2070019	24,60 Kč	29,77 Kč		CAD	Polyketon	19	14,7	13,3mm	4mm	9		6mm	6	15	0,092
22402-2070020	25,50 Kč	30,86 Kč		CAD	Polyketon	20	15,4	14mm	4mm	9		6mm	6	15	0,097
22402-2070021	25,50 Kč	30,86 Kč		CAD	Polyketon	21	16,1	14,7mm	4mm	9		6mm	6	15	0,0101
22402-2070022	27,30 Kč	33,03 Kč		CAD	Polyketon	22	16,8	15,4mm	4mm	9		6mm	6	15	0,0106
22402-2070023	29,10 Kč	35,21 Kč		CAD	Polyketon	23	17,5	16,1mm	4mm	9		6mm	6	15	0,0111
22402-2070024	29,70 Kč	35,94 Kč		CAD	Polyketon	24	18,2	16,8mm	4mm	9	13	6mm	3	15	0,0116
22402-2070025	30,60 Kč	37,03 Kč		CAD	Polyketon	25	18,9	17,5mm	6mm	9	13	6mm	3	15	0,0121
22402-2070026	33,20 Kč	40,17 Kč		CAD	Polyketon	26	19,6	18,2mm	6mm	9	13	6mm	3	15	0,0126
22402-2070027	35,60 Kč	43,08 Kč		CAD	Polyketon	27	20,3	18,9mm	6mm	9	13	6mm	3	15	0,013
22402-2070028	37,70 Kč	45,62 Kč		CAD	Polyketon	28	21	19,6mm	6mm	9	13	6mm	3	15	0,0135
22402-2070030	38,60 Kč	46,71 Kč		CAD	Polyketon	30	22,4	21mm	6mm	12	16	6mm	3	15	0,0145
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).

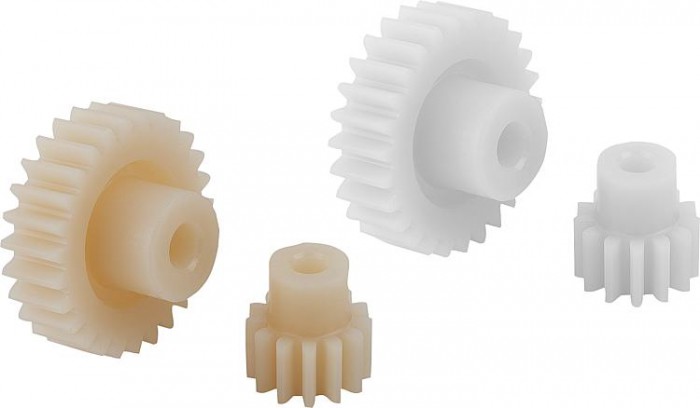

Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
