Čelní ozubená kola z plastu, modul 0,5 vstřikovaná, přímé ozubení, úhel záběru 20°

Popis produktu

Kód:	22402
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Čelní ozubená kola z plastu, modul 0,5 vstřikovaná, přímé ozubení, úhel záběru 20° | 22402
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 22402 Čelní ozubená kola z plastu, modul 0,5 vstřikovaná, přímé ozubení, úhel záběru 20°

Varianty
Technické parametry

Detail zavřít

Zruš filtr

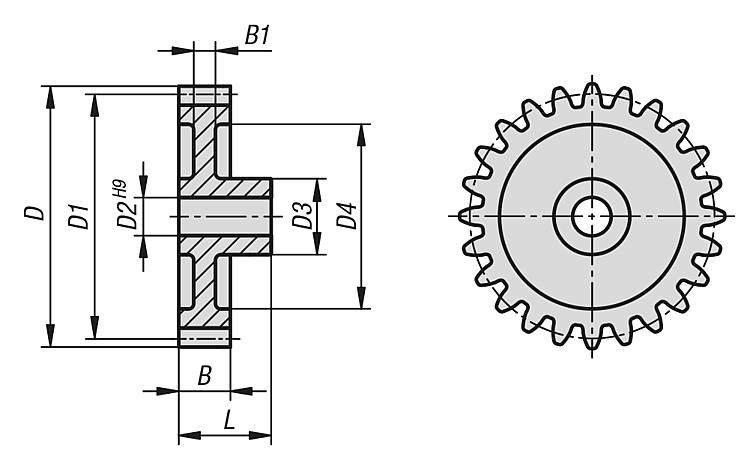

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1050012	9,50 Kč	11,50 Kč		CAD	polyacetal	12	7	6mm	2mm	4		3mm	3	7	0,014
22402-1050013	9,50 Kč	11,50 Kč		CAD	polyacetal	13	7,5	6,5mm	2mm	4		3mm	3	7	0,015
22402-1050014	10,40 Kč	12,58 Kč		CAD	polyacetal	14	8	7mm	2mm	5		3mm	3	7	0,016
22402-1050015	10,40 Kč	12,58 Kč		CAD	polyacetal	15	8,5	7,5mm	3mm	6		3mm	3	10	0,017
22402-1050016	12,20 Kč	14,76 Kč		CAD	polyacetal	16	9	8mm	3mm	6		3mm	3	10	0,018
22402-1050017	12,20 Kč	14,76 Kč		CAD	polyacetal	17	9,5	8,5mm	3mm	6		3mm	3	10	0,02
22402-1050018	12,20 Kč	14,76 Kč		CAD	polyacetal	18	10	9mm	4mm	7,8		3mm	3	10	0,021
22402-1050019	12,80 Kč	15,49 Kč		CAD	polyacetal	19	10,5	9,5mm	4mm	7,8		3mm	3	10	0,022
22402-1050020	12,80 Kč	15,49 Kč		CAD	polyacetal	20	11	10mm	4mm	7,9		3mm	3	10	0,023
22402-1050021	12,80 Kč	15,49 Kč		CAD	polyacetal	21	11,5	10,5mm	4mm	8		3mm	3	10	0,024
22402-1050022	12,80 Kč	15,49 Kč		CAD	polyacetal	22	12	11mm	4mm	10		3mm	3	10	0,025
22402-1050023	14,20 Kč	17,18 Kč		CAD	polyacetal	23	12,5	11,5mm	4mm	9,9		3mm	3	10	0,027
22402-1050024	14,80 Kč	17,91 Kč		CAD	polyacetal	24	13	12mm	4mm	9,9		3mm	3	10	0,028
22402-1050025	16,30 Kč	19,72 Kč		CAD	polyacetal	25	13,5	12,5mm	4mm	9,9		3mm	3	10	0,029
22402-1050026	16,30 Kč	19,72 Kč		CAD	polyacetal	26	14	13mm	4mm	9,9		3mm	3	10	0,03
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1050027	16,30 Kč	19,72 Kč		CAD	polyacetal	27	14,5	13,5mm	4mm	9,9		3mm	3	10	0,031
22402-1050028	16,90 Kč	20,45 Kč		CAD	polyacetal	28	15	14mm	4mm	10		3mm	3	10	0,033
22402-1050030	16,90 Kč	20,45 Kč		CAD	polyacetal	30	16	15mm	4mm	11,9		3mm	3	10	0,035
22402-1050032	17,80 Kč	21,54 Kč		CAD	polyacetal	32	17	16mm	4mm	12		3mm	3	10	0,037
22402-1050035	19,90 Kč	24,08 Kč		CAD	polyacetal	35	18,5	17,5mm	4mm	12		3mm	3	10	0,041
22402-1050036	19,90 Kč	24,08 Kč		CAD	polyacetal	36	19	18mm	4mm	11,9		3mm	3	10	0,042
22402-1050038	20,80 Kč	25,17 Kč		CAD	polyacetal	38	20	19mm	4mm	12		3mm	3	10	0,044
22402-1050040	21,70 Kč	26,26 Kč		CAD	polyacetal	40	21	20mm	4mm	12	14,8	3mm	2	10	0,047
22402-1050042	25,50 Kč	30,86 Kč		CAD	polyacetal	42	22	21mm	4mm	12,15	17	3mm	2	10	0,049
22402-1050045	29,70 Kč	35,94 Kč		CAD	polyacetal	45	23,5	22,5mm	4mm	12,15	18	3mm	2	10	0,053
22402-1050048	33,20 Kč	40,17 Kč		CAD	polyacetal	48	25	24mm	6mm	15	19	3mm	2	10	0,056
22402-1050050	36,50 Kč	44,17 Kč		CAD	polyacetal	50	26	25mm	6mm	15	20	3mm	2	10	0,058
22402-1050052	37,70 Kč	45,62 Kč		CAD	polyacetal	52	27	26mm	6mm	15	21	3mm	2	10	0,061
22402-1050054	37,70 Kč	45,62 Kč		CAD	polyacetal	54	28	27mm	6mm	15	21	3mm	2	10	0,063
22402-1050055	37,70 Kč	45,62 Kč		CAD	polyacetal	55	28,5	27,5mm	6mm	15	23	3mm	2	10	0,064
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-1050056	38,00 Kč	45,98 Kč		CAD	polyacetal	56	29	28mm	6mm	15	23	3mm	2	10	0,066
22402-1050060	39,20 Kč	47,43 Kč		CAD	polyacetal	60	31	30mm	6mm	15	23	3mm	2	10	0,07
22402-1050064	39,20 Kč	47,43 Kč		CAD	polyacetal	64	33	32mm	6mm	15	23	3mm	2	10	0,075
22402-1050065	39,50 Kč	47,80 Kč		CAD	polyacetal	65	33,5	32,5mm	6mm	15	23	3mm	2	10	0,076
22402-1050070	43,00 Kč	52,03 Kč		CAD	polyacetal	70	36	35mm	6mm	15	29	3mm	2	10	0,082
22402-1050072	43,00 Kč	52,03 Kč		CAD	polyacetal	72	37	36mm	6mm	15	30	3mm	2	10	0,084
22402-1050075	44,80 Kč	54,21 Kč		CAD	polyacetal	75	38,5	37,5mm	6mm	15	33	3mm	2	10	0,088
22402-1050080	46,90 Kč	56,75 Kč		CAD	polyacetal	80	41	40mm	6mm	15	33	3mm	2	10	0,094
22402-1050090	48,10 Kč	58,20 Kč		CAD	polyacetal	90	46	45mm	6mm	15	39	3mm	2	10	0,0106
22402-1050096	50,50 Kč	61,11 Kč		CAD	polyacetal	96	49	48mm	6mm	15	42	3mm	2	10	0,0113
22402-1050100	51,90 Kč	62,80 Kč		CAD	polyacetal	100	51	50mm	6mm	15	44	3mm	2	10	0,0117
22402-1050120	53,40 Kč	64,61 Kč		CAD	polyacetal	120	61	60mm	6mm	15	54	3mm	2	10	0,0141
22402-2050012	12,20 Kč	14,76 Kč		CAD	Polyketon	12	7	6mm	2mm	4		3mm	3	7	0,014
22402-2050013	12,20 Kč	14,76 Kč		CAD	Polyketon	13	7,5	6,5mm	2mm	4		3mm	3	7	0,016
22402-2050014	12,80 Kč	15,49 Kč		CAD	Polyketon	14	8	7mm	2mm	5		3mm	3	7	0,017
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Materiál základního tělesa	počet zubů	D	d1	d2	D3	D4	B	B1	L	Max. krouticí moment (Nm)
22402-2050015	12,80 Kč	15,49 Kč		CAD	Polyketon	15	8,5	7,5mm	3mm	6		3mm	3	10	0,018
22402-2050016	14,20 Kč	17,18 Kč		CAD	Polyketon	16	9	8mm	3mm	6		3mm	3	10	0,019
22402-2050017	14,20 Kč	17,18 Kč		CAD	Polyketon	17	9,5	8,5mm	3mm	6		3mm	3	10	0,021
22402-2050018	14,20 Kč	17,18 Kč		CAD	Polyketon	18	10	9mm	4mm	7,8		3mm	3	10	0,022
22402-2050019	14,80 Kč	17,91 Kč		CAD	Polyketon	19	10,5	9,5mm	4mm	7,8		3mm	3	10	0,023
22402-2050020	14,80 Kč	17,91 Kč		CAD	Polyketon	20	11	10mm	4mm	7,9		3mm	3	10	0,024
22402-2050021	14,80 Kč	17,91 Kč		CAD	Polyketon	21	11,5	10,5mm	4mm	8		3mm	3	10	0,025
22402-2050022	14,80 Kč	17,91 Kč		CAD	Polyketon	22	12	11mm	4mm	10		3mm	3	10	0,027
22402-2050023	16,90 Kč	20,45 Kč		CAD	Polyketon	23	12,5	11,5mm	4mm	9,9		3mm	3	10	0,028
22402-2050024	17,80 Kč	21,54 Kč		CAD	Polyketon	24	13	12mm	4mm	9,9		3mm	3	10	0,029
22402-2050025	19,90 Kč	24,08 Kč		CAD	Polyketon	25	13,5	12,5mm	4mm	9,9		3mm	3	10	0,031
22402-2050026	19,90 Kč	24,08 Kč		CAD	Polyketon	26	14	13mm	4mm	9,9		3mm	3	10	0,032
22402-2050027	19,90 Kč	24,08 Kč		CAD	Polyketon	27	14,5	13,5mm	4mm	9,9		3mm	3	10	0,033
22402-2050028	20,80 Kč	25,17 Kč		CAD	Polyketon	28	15	14mm	4mm	10		3mm	3	10	0,034
22402-2050030	20,80 Kč	25,17 Kč		CAD	Polyketon	30	16	15mm	4mm	11,9		3mm	3	10	0,037
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

CADzavřít

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Polyacetal (POM) nebo polyketon (PK).
Pracovní teplota	40 °C až +140 °C (s ohledem na velikost a dobu trvání namáhání).
Provedení	Vstřikované, přímé ozubení. Úhel záběru 20°. Otvor třískově obroben. Polyacetal bílý. Polyketon barva slonoviny.
Upozornění	Polyacetal: Standardní materiál s vysokou tvrdostí a nízkým součinitelem tření. Polyketon: Materiál s podstatně vyšší životností, vysokým přenosem výkonu a větší bezpečností vůči vylomení zubů díky mimořádně vysoké odolnosti proti otěru a velmi dobrým tribologickým vlastnostem. Lze používat pod vodou a jinými médii. Vstřikovaná ozubená kola mohou uvnitř vykazovat přítomnost technologicky podmíněných dutin. Při vyvrtávání nebo drážkování se tyto dutiny mohou objevit. Funkce tím netrpí.
Vezměte na vědomí	Krouticí momenty uvedené v rozměrové tabulce se vztahují výhradně na ozubení, zohledněny přitom nejsou ani průměry hřídelů ani velikost těsných per. Výpočty únosnosti vycházejí ze základů pro únosnost boků zubů v dotyku a pat zubů v ohybu a z toho vyplývajícího napětí v patě zubu. Příslušná únosnost ozubeného kola závisí na mnoha faktorech, takže uvedené hodnoty jsou pouze hodnoty orientační, jejíchž účelem je usnadnění výběru. Údaje o krouticím momentu se vztahují na jeden zub. V závislosti na průměru roztečné kružnice, na párování ozubených kol atd. vzniká překrytí, které je nezbytné pro stanovení přenositelného krouticího momentu. V nejjednodušším případě přímého ozubení je v praxi obvyklý stupeň překrytí 1,1 až 1,25. Pro zvětšení překrytí se používají velké počty zubů s malými moduly. Dobré překrytí profilu může snížit poškození, jakým je např. tvorba důlků.
