Upínací sady provedení A pro tenkostěnné díly náboje

Popis produktu

Kód:	23350
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací sady provedení A pro tenkostěnné díly náboje | 23350
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Přehrát video

Datový list 23350 Upínací sady provedení A pro tenkostěnné díly náboje

Overview keyless locking couplings and shrink discs

Výpočet minimálního průměru náboje

Varianty
Technické parametry

Material	Ocel.
Montáž	Upínací sadu na kuželových plochách, jakož i styk hřídele a náboje lehce potřete olejem. Nepoužívejte oleje s MoS2 nebo tuk. Upínací sadu vložte do sedla náboje a nasuňte na hřídel. Šrouby dotáhněte postupně křížem na předepsaný utahovací moment. Demontáž: Všechny šrouby odstraňte a našroubujte do odtlačovacího závitu přední příruby. Šrouby utahujte postupně křížem, dokud se upínací sada neuvolní.
Provedení:	Bez povrchové úpravy.
Tolerance	Hřídel: Doporučení tolerance h8. Jakost povrchu Rz ≤ 16 µm. Náboj: Doporučení tolerance H8. Jakost povrchu Rz ≤ 16 µm.

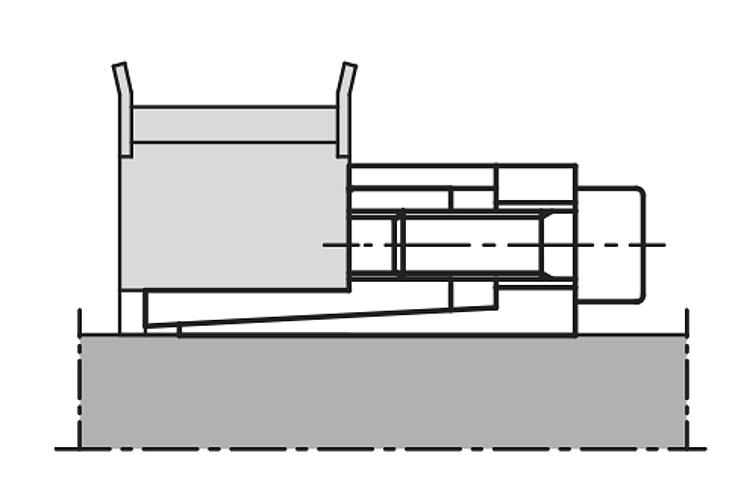

Upozornění	Obzvlášť malá samostředicí upínací sada bez axiálního posuvu. - pro průměry hřídele od 8 do 85 mm - pro střední krouticí momenty - vhodné pro náboje s malou tloušťkou stěny - žádný axiální posun - samostředicí

Detail zavřít

Zruš filtr

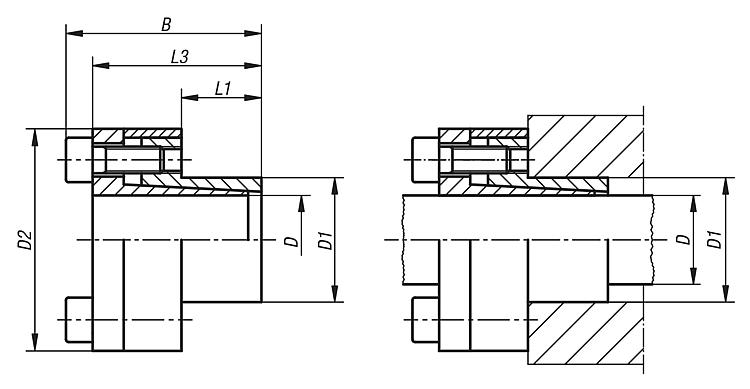

Objednací kód	Základní cena bez DPH	Objednat	CAD	D	d1	d2	B	L1	L3	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm
23350-0815	358,60 Kč		CAD	8	15mm	27mm	30mm	12	26	30	7	230	120	4 x M4	4
23350-0916	358,60 Kč		CAD	9	16mm	28mm	31mm	14	27	34	7	170	100	4 x M4	4
23350-1016	361,40 Kč		CAD	10	16mm	28mm	31mm	14	27	37	7	160	100	4 x M4	4
23350-1118	377,10 Kč		CAD	11	18mm	32mm	31mm	14	27	51	10	180	110	4 x M4	5
23350-1218	380,70 Kč		CAD	12	18mm	32mm	31mm	14	27	56	10	155	110	4 x M4	5
23350-1423	383,00 Kč		CAD	14	23mm	38mm	31mm	14	27	65	10	140	85	4 x M4	5
23350-1524	386,10 Kč		CAD	15	24mm	44mm	42mm	16	36	110	17	180	115	3 x M6	17
23350-1624	393,50 Kč		CAD	16	24mm	44mm	42mm	16	36	120	17	170	115	3 x M6	17
23350-1826	404,90 Kč		CAD	18	26mm	47mm	44mm	18	38	180	22	180	135	4 x M6	17
23350-1927	407,90 Kč		CAD	19	27mm	48mm	44mm	18	38	190	22	170	125	4 x M6	17
23350-2028	417,40 Kč		CAD	20	28mm	49mm	44mm	18	38	200	21	150	115	4 x M6	17
23350-2232	445,20 Kč		CAD	22	32mm	53mm	51mm	25	45	230	21	115	80	4 x M6	17
23350-2434	447,80 Kč		CAD	24	34mm	55mm	51mm	25	45	255	21	105	75	4 x M6	17
23350-2534	466,00 Kč		CAD	25	34mm	55mm	51mm	25	45	255	21	100	75	4 x M6	17
23350-2839	471,40 Kč		CAD	28	39mm	60mm	51mm	25	45	370	31	110	80	5 x M6	17
Objednací kód	Základní cena bez DPH	Objednat	CAD	D	d1	d2	B	L1	L3	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm
23350-3041	484,00 Kč		CAD	30	41mm	62mm	51mm	25	45	475	31	125	90	6 x M6	17
23350-3243	501,50 Kč		CAD	32	43mm	64mm	56mm	30	50	505	31	95	75	6 x M6	17
23350-3547	547,30 Kč		CAD	35	47mm	68mm	56mm	30	50	740	42	120	90	8 x M6	17
23350-3850	595,80 Kč		CAD	38	50mm	71mm	56mm	30	50	800	42	110	85	8 x M6	17
23350-4053	616,90 Kč		CAD	40	53mm	74mm	58mm	32	52	950	53	110	85	8 x M6	17
23350-4255	741,80 Kč		CAD	42	55mm	77mm	58mm	32	52	995	78	105	80	8 x M6	17
23350-4559	825,10 Kč		CAD	45	59mm	85mm	72mm	40	64	1750	78	130	100	8 x M8	41
23350-4862	922,30 Kč		CAD	48	62mm	87mm	72mm	40	64	1870	78	120	95	8 x M8	41
23350-5065	945,20 Kč		CAD	50	65mm	91mm	82mm	50	74	2430	97	115	90	10 x M8	41
23350-5571	1 083,20 Kč		CAD	55	71mm	98mm	82mm	50	74	2670	97	105	80	10 x M8	41
23350-6077	1 316,40 Kč		CAD	60	77mm	103mm	82mm	50	74	2920	97	95	75	10 x M8	41
23350-6584	1 438,50 Kč		CAD	65	84mm	110mm	82mm	50	74	3160	97	90	70	10 x M8	41
23350-7090	1 957,90 Kč		CAD	70	90mm	119mm	101mm	60	91	4330	123	85	70	8 x M10	83
23350-7595	2 307,30 Kč		CAD	75	95mm	126mm	101mm	60	91	5310	142	90	75	9 x M10	83
23350-80100	2 551,20 Kč		CAD	80	100mm	131mm	106mm	65	96	7580	190	110	85	12 x M10	83
Objednací kód	Základní cena bez DPH	Objednat	CAD	D	d1	d2	B	L1	L3	Při utahovacím momentu MS převoditelný krouticí moment M Nm	Při utahovacím momentu MS převoditelná axiální síla F kN	Plošný tlak na hřídeli P N/mm²	Plošný tlak na náboji P N/mm²	Upínací šrouby počet	Upínací šrouby utahovací moment MS Nm
23350-85106	2 740,40 Kč		CAD	85	106mm	137mm	106mm	65	96	7990	190	100	80	12 x M10	83
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
