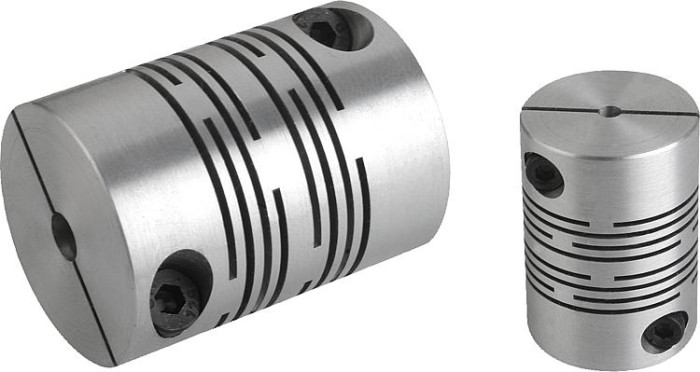

Spojky s pružnými můstky se svěracím náboji, z hliníku

Name: Spojky s pružnými můstky se svěracím náboji, z hliníku
Brand: norelem
SKU: 23010-01
Availability: InStock

Novinka

Popis produktu

Kód:	23010-01
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Spojky s pružnými můstky se svěracím náboji, z hliníku | 23010-01
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 23010–01 Spojky s pružnými můstky se svěracím náboji, z hliníku

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm
23010-01-0160230303	957,70 Kč	1 158,82 Kč		3D	16	3	3	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1
23010-01-0160230505	957,70 Kč	1 158,82 Kč		3D	16	5	5	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1
23010-01-0160230506	957,70 Kč	1 158,82 Kč		3D	16	5	6	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1
23010-01-0160230606	957,70 Kč	1 158,82 Kč		3D	16	6	6	3	6	16	23	7	3,5	3	0,076	0,00028	10000	2	0,5	0,15	M2,5	1
23010-01-0180160303	1 023,80 Kč	1 238,80 Kč		3D	18	3	3	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1
23010-01-0180160505	1 023,80 Kč	1 238,80 Kč		3D	18	5	5	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1
23010-01-0180160506	1 023,80 Kč	1 238,80 Kč		3D	18	5	6	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1
23010-01-0180160606	1 023,80 Kč	1 238,80 Kč		3D	18	6	6	3	6	18	16,6	5	2,5	3	0,103	0,00045	10000	2	0,5	0,15	M2,5	1
23010-01-0200280303	1 287,70 Kč	1 558,12 Kč		3D	20	3	3	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5
23010-01-0200280505	1 287,70 Kč	1 558,12 Kč		.step	20	5	5	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5
23010-01-0200280506	1 287,70 Kč	1 558,12 Kč		3D	20	5	6	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5
23010-01-0200280508	1 287,70 Kč	1 558,12 Kč		3D	20	5	8	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5
23010-01-0200280606	1 287,70 Kč	1 558,12 Kč		3D	20	6	6	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5
23010-01-0200280608	1 287,70 Kč	1 558,12 Kč		3D	20	6	8	3	8	20	28	8	4	5	0,407	0,00095	9500	1	1	0,1	M3	1,5
23010-01-0200280808	1 287,70 Kč	1 558,12 Kč		3D	20	8	8	3	8	20	28	8	4	5	0,407	0,00095	95001	1	0,1	M3	1,5
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm
23010-01-0220200303	1 287,70 Kč	1 558,12 Kč		3D	22	3	3	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1
23010-01-0220200505	1 287,70 Kč	1 558,12 Kč		3D	22	5	5	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1
23010-01-0220200506	1 287,70 Kč	1 558,12 Kč		3D	22	5	6	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1
23010-01-0220200508	1 287,70 Kč	1 558,12 Kč		3D	22	5	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1
23010-01-0220200606	1 287,70 Kč	1 558,12 Kč		3D	22	6	6	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1
23010-01-0220200608	1 287,70 Kč	1 558,12 Kč		3D	22	6	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1
23010-01-0220200808	1 287,70 Kč	1 558,12 Kč		3D	22	8	8	3	10	22	20	5,5	2,75	3	0,690	0,00115	9500	1	1	0,15	M2,5	1
23010-01-0250280606	1 386,30 Kč	1 677,42 Kč		3D	25	6	6	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5
23010-01-0250280608	1 386,30 Kč	1 677,42 Kč		3D	25	6	8	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5
23010-01-0250280610	1 386,30 Kč	1 677,42 Kč		3D	25	6	10	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5
23010-01-0250280808	1 386,30 Kč	1 677,42 Kč		3D	25	8	8	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5
23010-01-0250280810	1 386,30 Kč	1 677,42 Kč		3D	25	8	10	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5
23010-01-0250281010	1 386,30 Kč	1 677,42 Kč		3D	25	10	10	6	12	25	28	8	4	7	0,733	0,00239	8000	1	1	0,1	M3	1,5
23010-01-0300400606	1 616,80 Kč	1 956,33 Kč		3D	30	6	6	6	14	30	40	11	5,5	10	0,868	0,00680	600	1	0,85	0,1	M4	3,4
23010-01-0300400608	1 616,80 Kč	1 956,33 Kč		3D	30	6	8	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm
23010-01-0300400610	1 616,80 Kč	1 956,33 Kč		3D	30	6	10	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4
23010-01-0300400808	1 616,80 Kč	1 956,33 Kč		3D	30	8	8	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4
23010-01-0300400810	1 616,80 Kč	1 956,33 Kč		3D	30	8	10	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4
23010-01-0300401010	1 616,80 Kč	1 956,33 Kč		3D	30	10	10	6	14	30	40	11	5,5	10	0,868	0,00680	6000	1	0,85	0,1	M4	3,4
23010-01-0400480606	1 979,30 Kč	2 394,95 Kč		3D	40	6	6	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7
23010-01-0400481010	1 979,30 Kč	2 394,95 Kč		3D	40	10	10	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7
23010-01-0400481012	1 979,30 Kč	2 394,95 Kč		3D	40	10	12	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7
23010-01-0400481212	1 979,30 Kč	2 394,95 Kč		3D	40	12	12	6	19	4	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7
23010-01-0400481515	1 979,30 Kč	2 394,95 Kč		3D	40	15	15	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7
23010-01-0400481616	1 979,30 Kč	2 394,95 Kč		3D	40	16	16	6	19	40	48	11	5,5	19	3,767	0,02790	5000	1	0,85	0,15	M5	7
23010-01-0500651010	2 440,10 Kč	2 952,52 Kč		3D	50	10	10	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14
23010-01-0500651515	2 440,10 Kč	2 952,52 Kč		3D	50	15	15	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14
23010-01-0500651616	2 440,10 Kč	2 952,52 Kč		3D	50	16	16	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14
23010-01-0500651919	2 440,10 Kč	2 952,52 Kč		3D	50	19	19	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14
23010-01-0500652020	2 440,10 Kč	2 952,52 Kč		3D	50	20	20	10	26	50	65	19	9,5	35	7,196	0,08970	5000	1,5	0,7	0,15	M6	14
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Velikost	D1 [H7]	D2 (H7)	D1/D2 min.	D1/D2 max.	D4	L	L1	L2	Jmenovitý krouticí moment Nm	Tuhost v krutu (10⁻³ Nm/rad)	Moment setrvačnosti (gm²)	max. počet otáček ot/min	max. úhlový posun (°)	max. odchylka hřídele axiální (mm)	max. odchylka hřídele radiální (mm)	C (ISO 4029)	Utahovací moment šroubů Nm
23010-01-0600801010	5 603,00 Kč	6 779,63 Kč		3D	60	10	10	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27
23010-01-0600801616	5 603,00 Kč	6 779,63 Kč		3D	60	16	16	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27
23010-01-0600802020	5 603,00 Kč	6 779,63 Kč		3D	60	20	20	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27
23010-01-0600802424	5 603,00 Kč	6 779,63 Kč		3D	60	24	24	10	30	60	80	25	12,5	70	12,750	0,23200	4500	1,5	0,7	0,15	M8	27
23010-01-0700951515	6 920,10 Kč	8 373,32 Kč		3D	70	15	15	15	35	70	95	25	12,5	130	66,768	0,50660	4000	1	0,33	0,1	M8	27
23010-01-0700952020	6 920,10 Kč	8 373,32 Kč		3D	70	20	20	15	35	70	95	25	12,5	130	66,768	0,50660	4000	1	0,33	0,1	M8	27
23010-01-0700953232	6 920,10 Kč	8 373,32 Kč		3D	70	32	32	15	35	70	95	25	12,5	130	66,768	0,50660	4000	1	0,33	0,1	M8	27
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Hliník.
Provedení	Bez povrchové úpravy.
Upozornění	Torzně tuhá, ohybově pružná a bezúdržbová celokovová spojka bez vůle pro přenos úhlově synchronních rotačních pohybů. Inovativní drážkovaná struktura umožňuje velmi dobrou axiální, radiální a úhlovou pružnost s nízkým vratným momentem. Ideální pro servomotory. Se svěracím nábojem k upevnění hřídele.
Teplotní rozsah	od –50 °C až +150 °C.
Montáž	Spojky s pružnými můstky mají uložení H7. Doporučená vůle pro uložení je 0,02 mm – 0,05 mm. Tato vůle pro uložení a mazání čepů hřídele usnadňuje montáž a demontáž.
Na vyžádání	Požadované otvory náboje D1 a D2 separátně s toleranční třídou nebo s tolerančním polem. Drážka pro zalícovanou pružinu podle DIN 6885.
