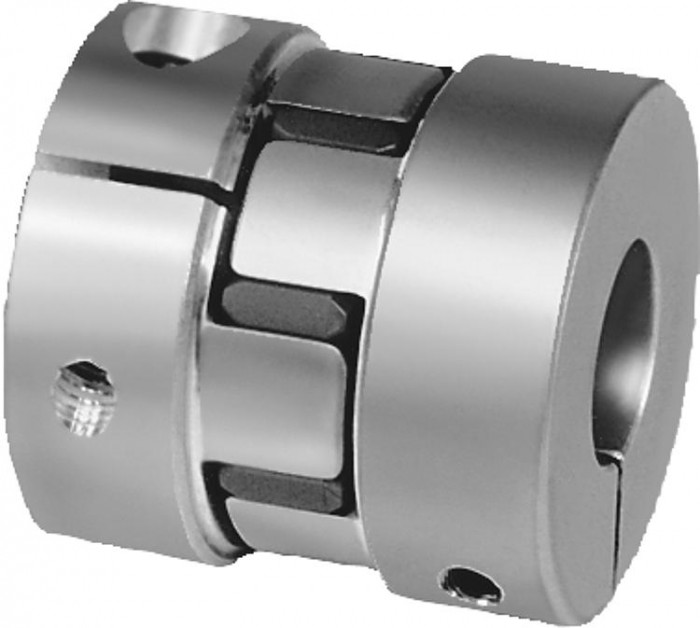

Elastomerové zubové spojky s radiálním svěracím nábojem
Popis produktu
| Kód: | 23022 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
| Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení | Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
zavřít
zavřít
Detail zavřít
| Objednací kód | Základní cena bez DPH | Objednat | CAD | Velikost | Jmenovitý moment Nm | Moment setrvačnosti (10⁻³ kgm²) | Statická tuhost v krutu Nm/arcmin | max. odchylka hřídele axiálně ± | max. odchylka hřídele laterálně | radiální tuhost pružiny N/mm | Utahovací moment šroubů Nm | D1/D2 předvrtaný | D1/D2 min. | D1/D2 max. | D4 | D5 | D6 | A | L | L1 | L2 | L3 | B | B1 | C (DIN 912-10.9) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23022-002 | 1 554,30 Kč | 2 | 0,00016 | 0,007 | 0,6 | 0,1 | 405 | 0,5 | 3 | 3 | 5 | 14 | – | – | 4mm | 22 | 7 | 8 | 3,5 | 6mm | – | M2 | |||
| 23022-005 | 1 805,50 Kč | 5 | 0,0011 | 0,016 | 0,8 | 0,1 | 510 | 1 | 5 | 5 | 8 | 20 | – | – | 6,5mm | 30 | 10 | 10 | 5 | 8mm | – | M2,5 | |||
| 23022-008 | 2 482,90 Kč | 8 | 0,01 | 0,04 | 0,5 | 0,1 | 600 | 4 | 6 | 8 | 15 | 32 | 8,5 | 10,5 | 10,5mm | 40 | 13,5 | 13 | 6 | 10mm | 2 | M4 | |||
| 23022-015 | 3 013,60 Kč | 15 | 0,03 | 0,24 | 0,5 | 0,1 | 2100 | 8 | 7 | 10 | 20 | 40 | 9,5 | 18 | 13,5mm | 50 | 17 | 16 | 8 | 12mm | 3 | M5 | |||
| 23022-030 | 3 594,80 Kč | 30 | 0,09 | 0,41 | 0,5 | 0,1 | 2500 | 14 | 9 | 13 | 26 | 50 | 12,5 | 27 | 16,5mm | 58 | 20 | 18 | 9 | 14mm | 3 | M6 | |||
| 23022-060 | 4 263,70 Kč | 60 | 0,18 | 0,61 | 0,5 | 0,1 | 2600 | 35 | 12 | 15 | 29 | 60 | 12,5 | 27 | 19,5mm | 62 | 22 | 18 | 10 | 14mm | 3 | M8 | |||
| 23022-150 | 4 974,60 Kč | 150 | 0,38 | 1,05 | 1 | 0,1 | 3300 | 67 | 15 | 22 | 33 | 70 | 14,5 | 30 | 23mm | 73 | 26,5 | 20 | 12 | 15mm | 4 | M10 | |||
| 23022-300 | 8 318,50 Kč | 300 | 1 | 2 | 1 | 0,12 | 4500 | 115 | 18 | 30 | 42 | 85 | 16,5 | 38 | 29mm | 86 | 31 | 24 | 14 | 18mm | 4 | M12 | |||
| 23022-500 | 12 706,90 Kč | 500 | 2,2 | 5,8 | 1 | 0,15 | 5900 | 115 | 20 | 38 | 56 | 100 | 20,5 | 47 | 36mm | 94 | 33 | 28 | 16 | 22mm | 5 | M12 | |||
| 23022-700 | 16 201,70 Kč | 700 | 5,2 | 8 | 1 | 0,15 | 7000 | 185 | 24 | 40 | 70 | 120 | 22,5 | 58 | 44mm | 109 | 38 | 33 | 18 | 25mm | 6 | M14 | |||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||||||||
