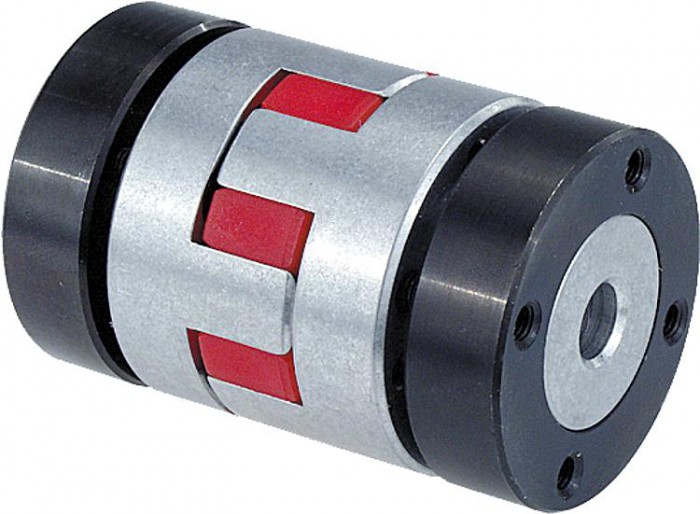

Elastomerové zubové spojky s kónickým nábojem a svěracím kroužkem (podle DIN 69002)
Popis produktu
| Kód: | 23021 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list norelem 23021 Elastomerové zubové spojky s kónickým nábojem a svěracím kroužkem (podle DIN 69002) Technický list norelem 23021 Elastomerové zubové spojky s kónickým nábojem a svěracím kroužkem (podle DIN 69002)
Detail zavřít
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Velikost | Jmenovitý moment Nm | Moment setrvačnosti (10⁻³ kgm²) | Statická tuhost v krutu Nm/arcmin | max. odchylka hřídele axiálně ± | max. odchylka hřídele laterálně | radiální tuhost pružiny N/mm | Utahovací moment šroubů Nm | Max. počet otáček ot/min | D1/D2 předvrtaný | D1/D2 min. | D1/D2 max. | D3 | D4 | D5 | D6 | L | L1 | L2 | L3 | B | B1 | C (DIN 912-12.9) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23021-010 | 3 098,30 Kč | 3 748,94 Kč | 10 | 0,015 | 0,04 | 0,5 | 0,1 | 600 | 1,8 | 30000 | 6 | 6 | 14 | 17 | 32 | 8,5 | 10,5 | 50 | 18,5 | 13 | 15,5 | 10mm | 2 | 4× M3 | |||
| 23021-017 | 3 831,70 Kč | 4 636,36 Kč | 17 | 0,05 | 0,24 | 0,5 | 0,1 | 2100 | 4 | 24000 | 9 | 9 | 19 | 22 | 40 | 9,5 | 18 | 66 | 25 | 16 | 21 | 12mm | 3 | 6× M4 | |||
| 23021-043 | 5 095,20 Kč | 6 165,19 Kč | 43 | 0,19 | 0,4 | 0,5 | 0,1 | 2500 | 8 | 19000 | 10 | 12 | 24 | 29 | 50 | 12,5 | 27 | 78 | 30 | 18 | 25 | 14mm | 3 | 4× M5 | |||
| 23021-060 | 5 558,50 Kč | 6 725,79 Kč | 60 | 0,28 | 0,6 | 0,5 | 0,1 | 2600 | 8 | 17500 | 12 | 12 | 26 | 30 | 55 | 12,5 | 27 | 78 | 30 | 18 | 25 | 14mm | 3 | 4× M5 | |||
| 23021-150 | 6 855,50 Kč | 8 295,16 Kč | 150 | 0,65 | 1,05 | 1 | 0,1 | 3300 | 8 | 15000 | 12 | 17 | 36 | 40 | 65 | 14,5 | 30 | 90 | 35 | 20 | 30 | 15mm | 4 | 8× M5 | |||
| 23021-320 | 8 615,80 Kč | 10 425,12 Kč | 320 | 2 | 2 | 1 | 0,12 | 4500 | 35 | 12000 | 18 | 20 | 40 | 46 | 80 | 16,5 | 38 | 114 | 45 | 24 | 40 | 18mm | 4 | 4× M8 | |||
| 23021-500 | 12 159,60 Kč | 14 713,12 Kč | 500 | 5,6 | 5,8 | 1 | 0,15 | 5900 | 67 | 9500 | 20 | 22 | 48 | 58 | 100 | 20,5 | 47 | 138 | 55 | 28 | 49 | 22mm | 5 | 4× M10 | |||
| 23021-700 | 17 104,00 Kč | 20 695,84 Kč | 700 | 13 | 8 | 1 | 0,15 | 7000 | 115 | 8000 | 24 | 25 | 60 | 72 | 120 | 22,5 | 58 | 155 | 61 | 33 | 54 | 25mm | 6 | 4× M12 | |||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||||||||||||||||||
