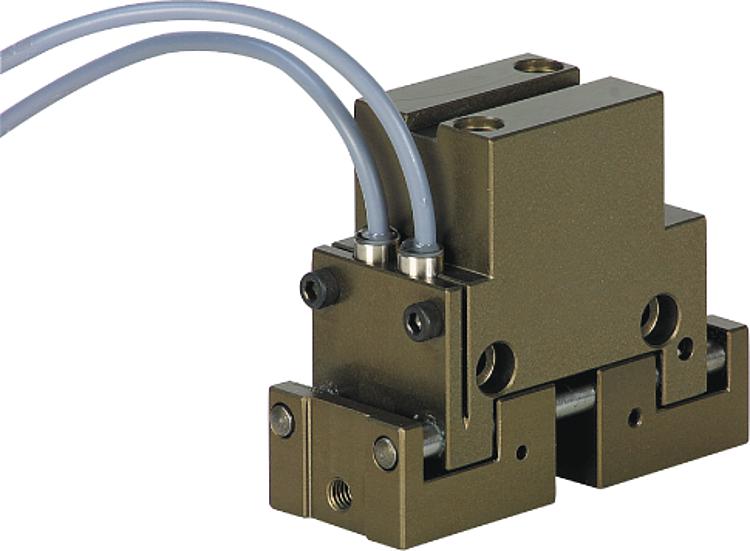

Úchopové moduly paralelní chapač

Popis produktu

Kód:	20100
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Úchopové moduly paralelní chapač | 20100
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 20100 Úchopové moduly paralelní chapač

20100 Technický pokyn pro uchopovací moduly

Varianty
Technické parametry

Materiál	Těleso vysokopevnostní hliník. Vodicí hřídele a kulisa ocel.
Provedení	Těleso tvrdě povlakované. Vodicí hřídele kalené a broušené.
Příslušenství	Bezdotykový spínač a konektor viz tabulka.
Upozornění	Bezúdržbové pneumatické paralelní chapače s kulisovou kinematikou. Ovládání pomocí 4/2– nebo 5/2cestného ventilu. Pohon se uskutečňuje stlačeným vzduchem 4–8 baru, konstantní, filtrovaný (10 µm), sušený, s olejem či bez oleje. Upnutí absolutně centrické. Volitelně k vnitřnímu nebo vnějšímu upínání. Ke snímání koncových polohy lze jako příslušenství zabudovat bezdotykové snímače. Reprodukční přesnost: ±0,02 mm.

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	A	A1	A2	A3	B	B1	B2	D	d2	D3	E	E1	T2	E2	E3	E4	E5	H	H1	L	L1	L2	P	P1	P2	P3	P4	T	T1	T3	Zdvih per čelist	Síla sevření při 6 barech (N)	Rozpínací síla při 6 barech (N)	doporučená hmotnost obrobku kg	Ř válce	Spotřeba vzduchu na dvojitý zdvih při 6 barech (ccm)	Vhodný bezdotykový spínač	Vhodný konektor	M1 (Nm)	M2 Nm	M3 Nm	F1 N	F2 N	F3 N	C max.	Moment setrvačnosti (10⁻³ kgm²)	CAD
20100-030025	15 936,10 Kč		21,5mm	5mm	4,5	–	19mm	6	–	7	6mm	3	11mm	–		11	17,5	–	11	40mm	13mm	40	34	19	M5	9,5	9,5	4,5	16	1,6	0,5mm	3,5	3	25	35	0,12	14	0,34	20900–010X2000	–	1,6	1,5	1,5	140	84	140	25	0,00632	CAD
20100-040036	16 809,90 Kč		24mm	5mm	6	–	26mm	10	6	7	7,5mm	4,3	15mm	–	2,5	15	24	15	15	45mm	12,5mm	60	50	24	M5	4,5	7	6	18,5	1,6	1mm	4,2	4	36	46	0,17	16	0,8	20900–030X3000	–	3,9	3,7	1,3	250	82	71	40	0,0278	CAD
20100-050085	19 123,70 Kč		33,5mm	5mm	5	–	28mm	12	6	7	7,5mm	4,3	26mm	–	2,5	15	32	20	20	56mm	20mm	70	60	34	M5	4	7	6,5	28	1,6	1mm	4,5	5	85	95	0,4	25	2,5	20900–030X3000	–	6	6	1,6	280	100	72	50	0,0767	CAD
20100-100170	22 049,00 Kč		22,5mm	4,5mm	10	–	40mm	16	6	7	7,5mm	4,3	32mm	–	2,5	32	38	32	32	67mm	18,5mm	100	82	42	M5	9	9	6	27	1,6	1,5mm	4,5	10	170	170	0,76	32	8	20900–040	20950–010X2000	12	14	12	540	150	400	65	0,416	CAD
20100-120260	26 109,20 Kč		20mm	8mm	11	–	45mm	20	–	10	10,5mm	6,4	48mm	48		24	48	32	32	81mm	23,5mm	120	96	60	R1/8	8	8	8	30,5	2,1	1,5mm	6,5	12	260	260	1,17	40	15,1	20900–050	20950–010X2000	27	30	12	1100	640	340	80	0,787	CAD
20100-120380	31 872,80 Kč		21mm	6mm	9	16	60mm	25	–	10	10,5mm	6,4	48mm	–		48	58	48	48	87mm	39mm	145	120	70	R1/8	15	15	11,5	30	2,1	2mm	6,5	12	380	380	1,78	50	23,6	20900–040	20950–010X2000	57	67	95	1500	350	2100	110	1,89	CAD
20100-120660	31 872,80 Kč		21mm	6mm	9	16	60mm	25	–	10	10,5mm	6,4	48mm	–		48	58	48	48	87mm	39mm	145	120	70	R1/8	15	15	11,5	30	2,1	2mm	6,5	12	660	660	2,96	50	23,6	20900–040	20950–010X2000	57	67	95	1500	350	2100	110	1,89	CAD
20100-150650	38 857,90 Kč		27mm	11mm	12	20	75mm	28	–	10	13,5mm	8,2	48mm	72		48	72	48	48	108mm	47mm	171	140	90	R1/8	22	22	15	38	2,1	2mm	9	15	650	650	3	63	46,8	20900–050	20950–010X2000	87	94	201	1900	890	3700	140	5,36	CAD
20100-151050	38 857,90 Kč		27mm	11mm	12	20	75mm	28	–	10	13,5mm	8,2	48mm	72		48	72	48	48	108mm	47mm	171	140	90	R1/8	22	22	15	38	2,1	2mm	9	15	1050	1050	4,74	63	46,8	20900–050	20950–010X2000	87	94	201	1900	890	3700	140	5,36	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
