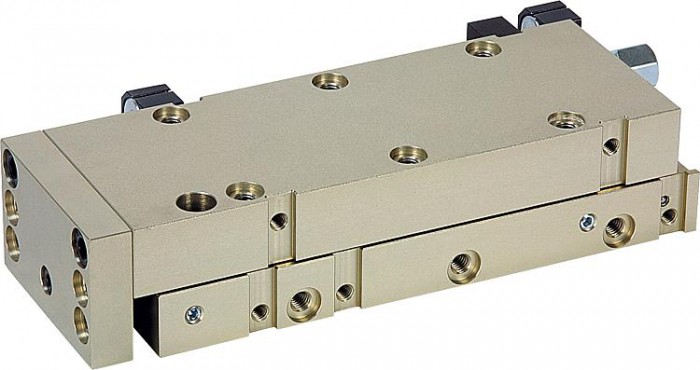

Lineární moduly pneumatické s vodicí kolejnicí

Popis produktu

Kód:	20036
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Lineární moduly pneumatické s vodicí kolejnicí | 20036
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 20036 Lineární moduly pneumatické s vodicí kolejnicí

20030 Technický pokyn pro lineární moduly pneumatické s kolejnicovým vedením

Varianty
Technické parametry

Material	Těleso vysokopevnostní hliník. Dorazový systém ocel.

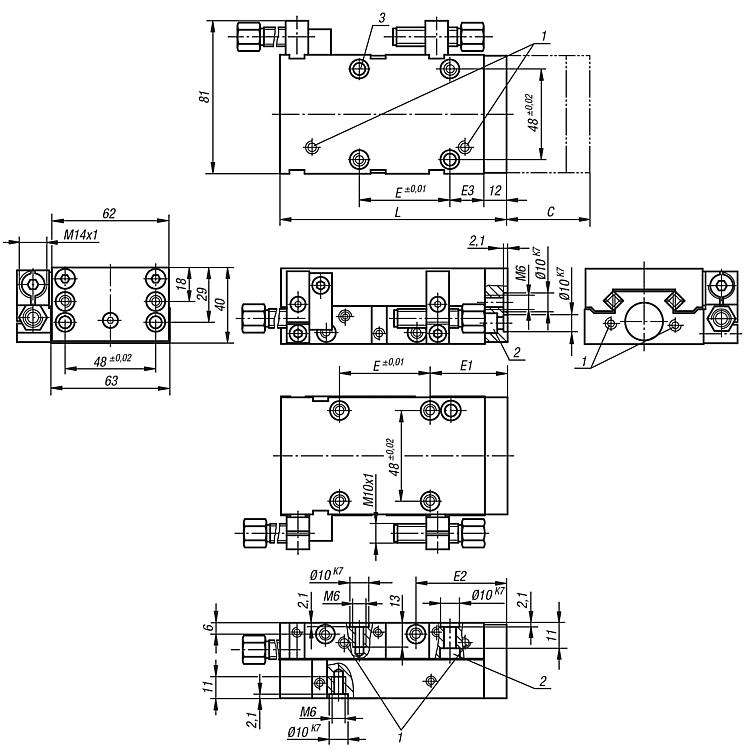

Odkaz na výkres	přípojky tlakového vzduchu 2) zapuštění šroubu s válcovou hlavou ISO 4762-M6 3) při zdvihu 30/75/125/175 nelze namontovat žádný šroub
Provedení:	Těleso eloxované. Dorazový systém kalený a brynýrovaný.

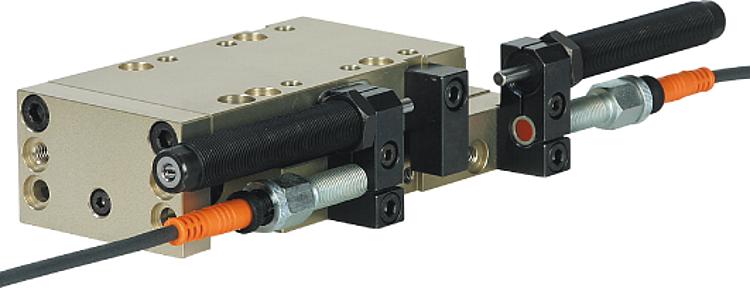

Příslušenství	Tlumiče, bezdotykový spínač a konektor viz tabulka.
Upozornění	Bezúdržbové pneumatické lineární moduly s vedením na křížových válečkových ložiscích a nosností max. 240 N. Ovládání prostřednictvím 4/2– nebo 5/2cestného ventilu. Pohon se uskutečňuje prostřednictvím tlakového vzduchu 4–8 barů, konstantní, filtrovaný (10 µm), vysušený, s olejem či bez oleje. Přípojka tlakového vzduchu M5. Moduly stejné konstrukční velikosti lze bez desek adaptéru vzájemně kombinovat pomocí přesného středicího systému středicími kroužky 20240. Poloha dorazového systému je variabilní. Reprodukční přesnost ±0,01 mm.

Detail zavřít

Zruš filtr

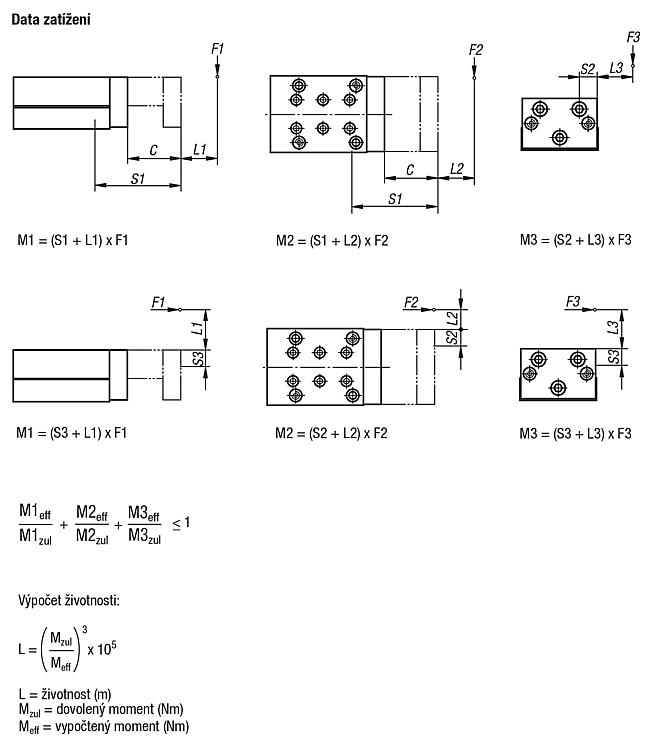

Objednací kód	Základní cena bez DPH	Objednat	Velikost	M1 Nm	C (zdvih)	M2 Nm	M3 Nm	E1	E2	S1	S2	E3	L	S3	Nosná síla N	Síla na píst při 6 barech (N)	Síla zpětného pohybu při 6 barech (N)	Ř válce	Spotřeba vzduchu na dvojitý zdvih při 6 barech (ccm)	.step
20036-6030	29 550,00 Kč			33,2	30	33,2	44,6	29	36	45 + C/2 (zdvih)	14	18	121	16	240	76	66	16	11,2	.step
20036-6050	32 977,30 Kč			33,2	50	33,2	44,6	29	36	45 + C/2 (zdvih)	14	18	121	16	220	76	66	16	18,7	.step
20036-6075	36 523,70 Kč			38,7	75	38,7	59,5	35	42	70 + C/2 (zdvih)	14	21	175	16	200	76	66	16	28	.step
20036-6100	40 069,10 Kč			38,7	100	38,7	59,5	35	42	70 + C/2 (zdvih)	14	21	175	16	180	76	66	16	37,4	.step
20036-6125	43 497,10 Kč			44,2	125	44,2	59,5	17	45	95 + C/2 (zdvih)	14	27	231	16	160	76	66	16	46,8	.step
20036-6150	47 003,90 Kč			44,2	150	44,2	59,5	17	45	95 + C/2 (zdvih)	14	27	231	16	140	76	66	16	56,1	.step
20036-6175	50 471,50 Kč			49,7	175	49,7	74,4	26	52	120 + C/2 (zdvih)	14	34	288	16	120	76	66	16	65,5	.step
20036-6200	53 938,10 Kč			49,7	200	49,7	74,4	26	52	120 + C/2 (zdvih)	14	34	288	16	100	76	66	16	74,8	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
