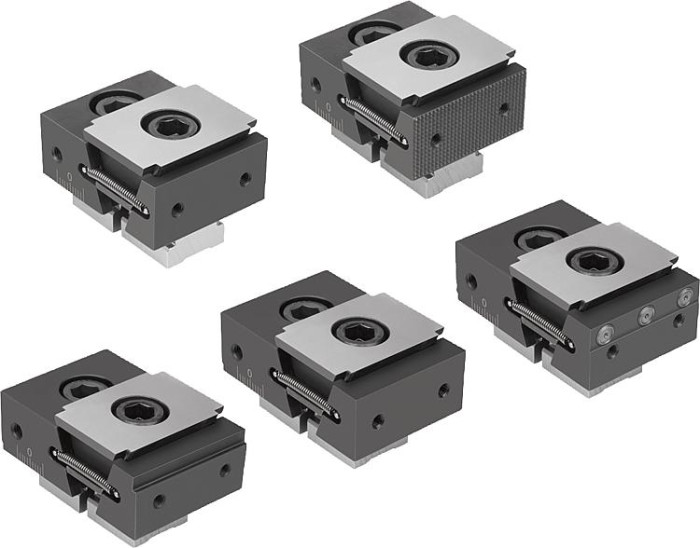

Klínový upínač s pevnou čelistí pro vícenásobný upínací systém
Popis produktu
| Kód: | 41501-05 |
|---|---|
| Výrobce: | norelem |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací. |
Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme. |
zavřít
zavřít
Ke stažení
Datový list 41501–05 Klínový upínač s pevnou čelistí pro vícenásobný upínací systém
Detail zavřít
| Objednací kód | Základní cena bez DPH | Koncová cena s DPH | Objednat | CAD | Provedení | Typ provedení | L min. | L max. | B | H | B1 | B2 | H1 | H2 | H3 | H5 | H6 | D Vnitřní závit | G šroub s válcovou hlavou DIN 912 | Z Šroub s válcovou hlavou DIN 912 | Upínací síla max. kN | Utahovací moment max. Nm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 41501-05-0500112 | 5 268,10 Kč | 6 374,40 Kč | A | hladké | 64 | 70 | 50 | 25 | 30 | – | 12,5 | – | 3,5 | – | – | M5 | M12×30 | M12×25 | 30 | 85 | ||
| 41501-05-0500212 | 6 522,40 Kč | 7 892,10 Kč | B | s rýhováním | 64 | 70 | 50 | 25 | 30 | – | 12,5 | – | 3,5 | – | – | M5 | M12×30 | M12×25 | 30 | 85 | ||
| 41501-05-0500412 | 5 577,80 Kč | 6 749,14 Kč | D | s přídavkem na obrábění | 75 | 81 | 50 | 25 | 30 | – | 12,5 | – | 3,5 | – | – | M5 | M12×30 | M12×25 | 30 | 85 | ||
| 41501-05-0500512 | 7 142,20 Kč | 8 642,06 Kč | E | s kolíky | 74,5 | 80,5 | 50 | 25 | 30 | 18 | 12,5 | – | 3,5 | 9 | 4,75 | M5 | M12×30 | M12×25 | 30 | 85 | ||
| 41501-05-0502312 | 6 817,70 Kč | 8 249,42 Kč | C | stupeň 2 mm | 71 | 77 | 50 | 25 | 30 | – | 12,5 | 2 | 3,5 | – | – | M5 | M12×30 | M12×25 | 30 | 85 | ||
| 41501-05-0505312 | 6 522,40 Kč | 7 892,10 Kč | C | stupeň 5 mm | 71 | 77 | 50 | 25 | 30 | – | 12,5 | 5 | 3,5 | – | – | M5 | M12×30 | M12×25 | 30 | 85 | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||||||||||||||
