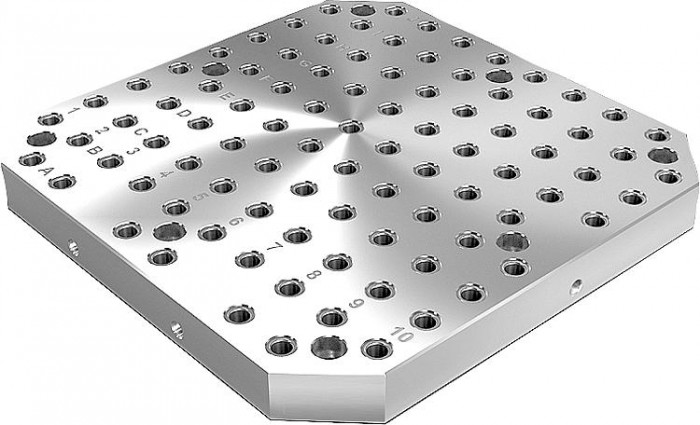

Palety, šedá litina s rastrovými otvory

Popis produktu

Kód:	01148
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Palety, šedá litina s rastrovými otvory | 01148
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Varianty
Technické parametry

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	L	H	D	D1	D3	D4	L2	L3	L4	L5	L6	L7	L10	N1 = počet rastrových otvorů	NL=Počet v podélném směru	NB=Počet v příčném směru
01148-2124040	43 104,00 Kč	52 155,84 Kč		3D	400	50	12	M12	M16	M12	320	300	200	200	150	55	–	59	7	7
01148-2125050	58 701,20 Kč	71 028,45 Kč		3D	500	50	12	M12	M16	M12	400	200	–	250	200	75	–	93	9	9
01148-2126363	86 235,30 Kč	104 344,71 Kč		3D	630	50	12	M12	M16	M16	500	400	200	315	200	100	–	139	11	11
01148-2128080	131 169,50 Kč	158 715,10 Kč		3D	800	50	12	M12	M16	M16	640	600	400	400	300	135	320	237	15	15
01148-2164040	44 333,20 Kč	53 643,17 Kč		3D	400	50	16	M16	M16	M12	320	300	200	200	150	55	–	59	7	7
01148-2165050	59 903,10 Kč	72 482,75 Kč		3D	500	50	16	M16	M16	M12	400	200	–	250	200	75	–	93	9	9
01148-2166363	88 038,20 Kč	106 526,22 Kč		3D	630	50	16	M16	M16	M16	500	400	200	315	200	100	–	139	11	11
01148-2168080	134 146,90 Kč	162 317,75 Kč		3D	800	50	16	M16	M16	M16	640	600	400	400	300	135	320	237	15	15
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy, broušené.
Upozornění	Rozteče rastru 50 ±0,02 mm. Palety s rastrovými otvory se používají k namontování modulárních přípravků. Tyto palety se umísťují a připevňují přímo na strojní stoly. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Palety jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Ochranné zátky k uzavření rastrových otvorů objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.

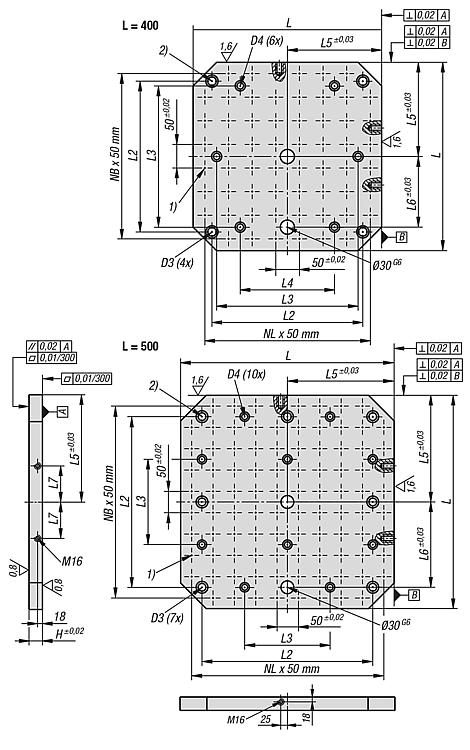

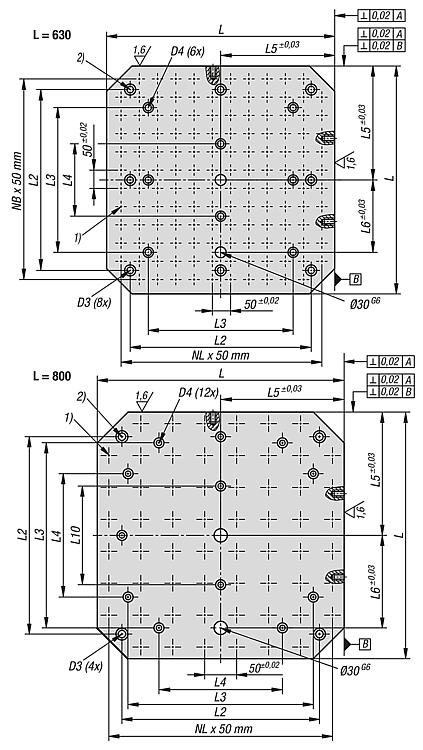

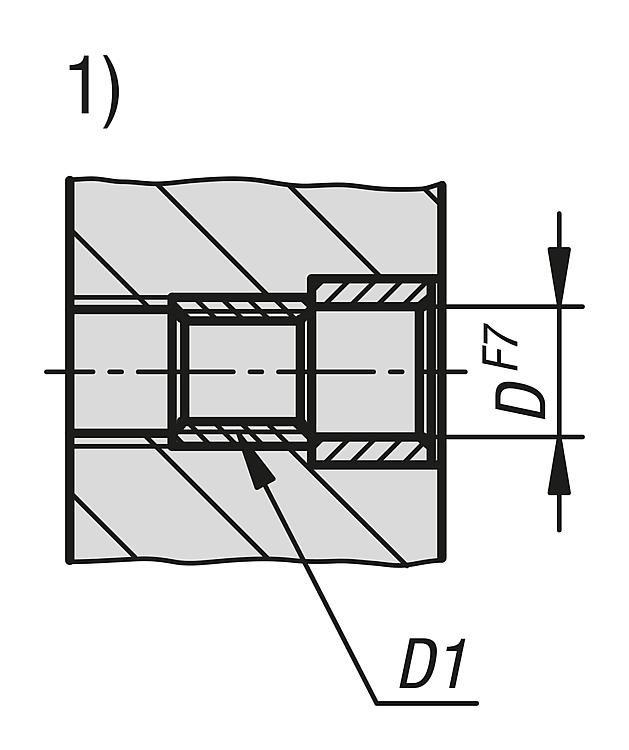

Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)
