Upínací čep ocelový

Popis produktu

Kód:	04753
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací čep ocelový | 04753
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 04753 Upínací čep ocelový

Varianty
Technické parametry

Detail zavřít

Zruš filtr

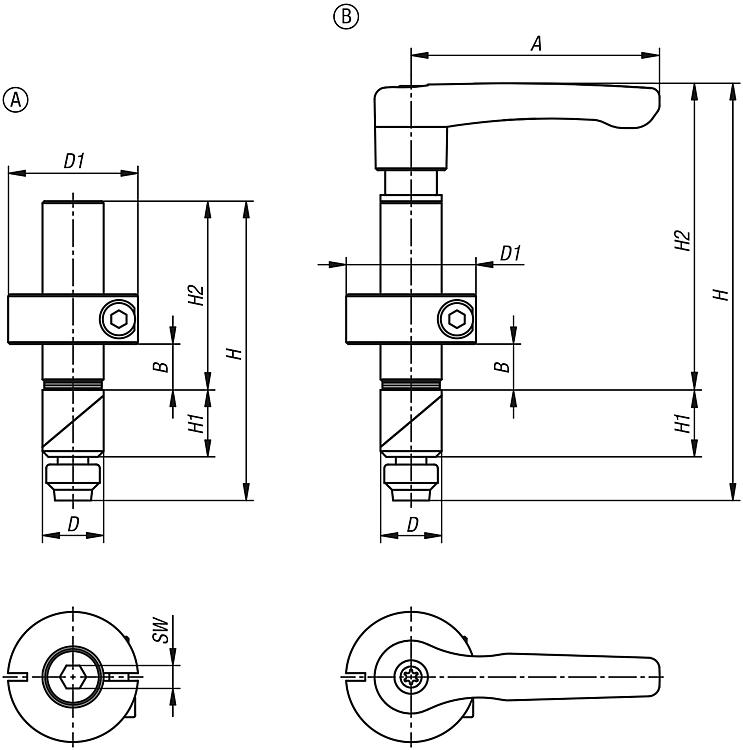

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	Provedení	D	D1	H	H1	H2	SW	B rozsah upnutí
04753-0016	1 888,60 Kč	2 285,21 Kč		.step	A	16	34	78	17,5	49	6	0–36
04753-0028	2 266,40 Kč	2 742,34 Kč		.step	A	28	48	129	28	90	6	0–75
04753-0116	2 056,00 Kč	2 487,76 Kč		.step	B	65	16	34	109	17,5	80	0–36
04753-0128	2 434,10 Kč	2 945,26 Kč		.step	B	80	28	48	168	28	129	0–75
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

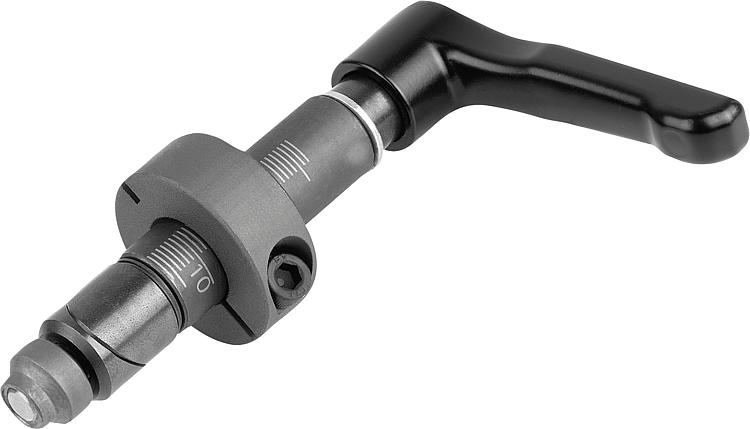

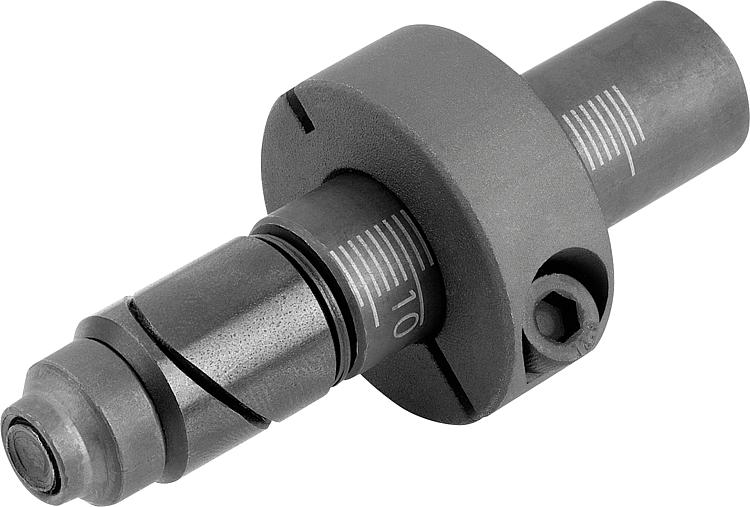

Materiál	Ovládací páka ze zinkového tlakového odlitku podle DIN EN 12844. Středicí čep a klínové upínací čelisti z oceli 1.0715. Svěrací kroužek z oceli 1.0718.
Provedení	Ovládací páka černá, potažená umělou hmotou. Středicí čep a svěrací kroužek fosfátovány. Klínové čelisti brynýrovány. Měrná stupnice vypálená laserem.
Upozornění	Při dotahování šroubu nebo otáčení svěrací páky dojde k upnutí obou klínových čelistí v otvoru. Pomocí plynule stavitelného svěracího kroužku lze bezpečně zafixovat jeden nebo několik dorazových prvků různé tloušťky.

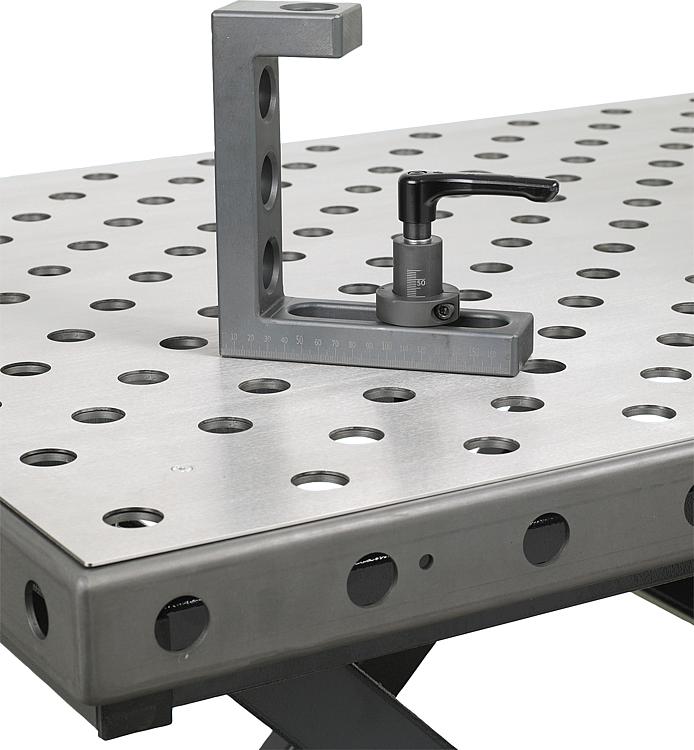

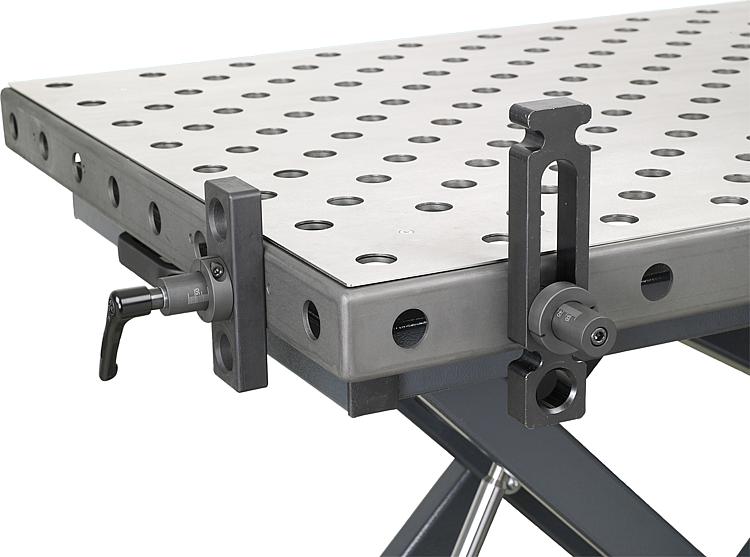

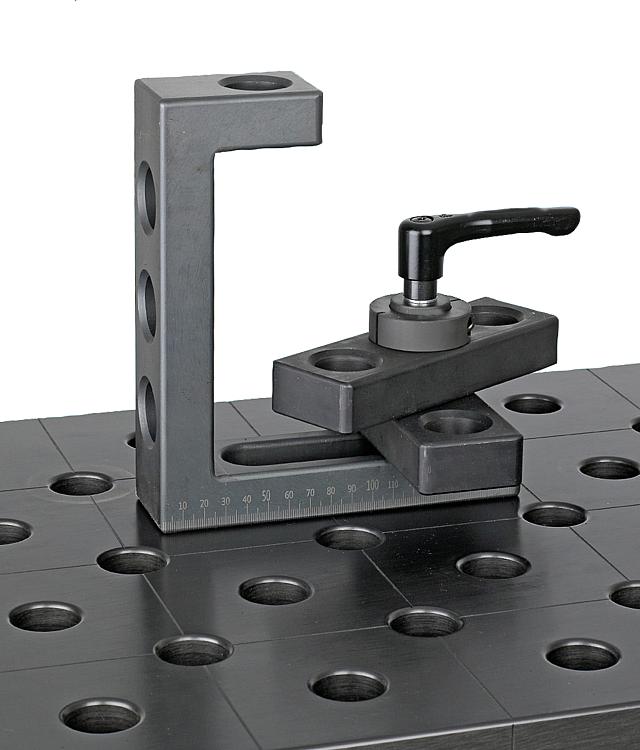

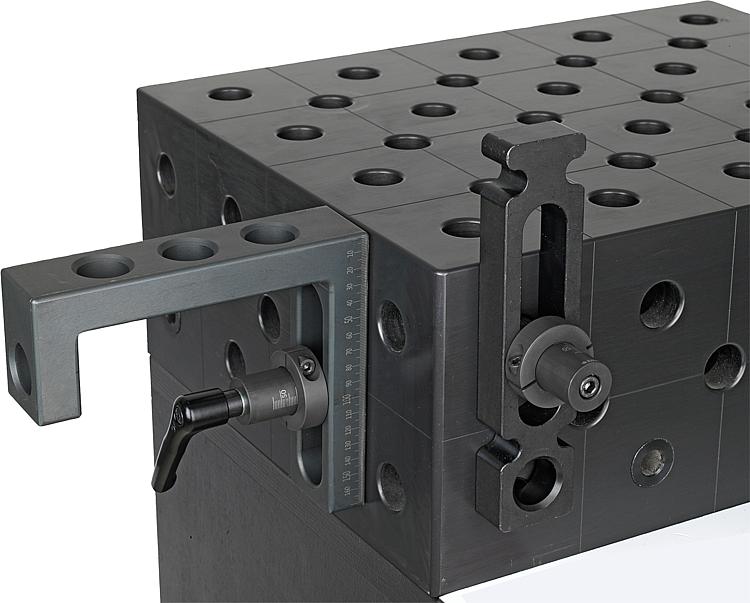

Použití	Upínací čepy se ideálně hodí k zafixování běžných dorazových prvků i různých tlouštěk materiálu na stolech s rastrovými otvory / svářecích stolech s děrami o průměru 16 mm nebo 28 mm.
Přednosti	Plynule nastavitelný rozsah upnutí od 0–36 mm a 0–75 mm. Necitlivý vůči průměru a jakosti povrchu otvoru (do H12). Rozsah upnutí lze snadno přednastavit pomocí stupnice. Utažení v otvoru chránící jeho povrch. Efekt přitažení i při malé tloušťce materiálu stolu (≥ 8 mm nebo ≥ 4 mm). Kompatibilní s běžnými dorazovými prvky.
