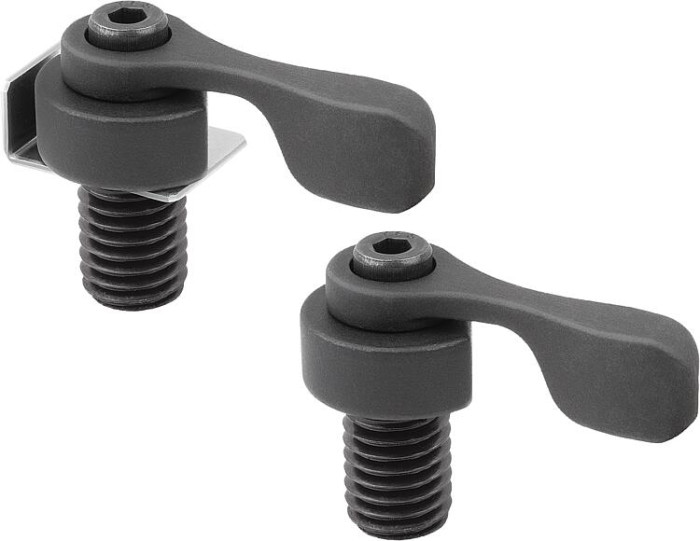

Upínací excentr z oceli, s upínací pákou

Novinka

Popis produktu

Kód:	04431-12
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací excentr z oceli, s upínací pákou | 04431-12
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 04431–12 Upínací excentr z oceli, s upínací pákou

Varianty
Technické parametry

Materiál	Zušlechtěná ocel.
Provedení	Brynýrováno.
Upozornění	Rozměr A se vztahuje na vzdálenost od obrobku ke středu závitu (upínací šroub). Aby se minimalizovalo poškrábání obrobku, doporučujeme použít provedení B s upínacím plechem. Díky svému šestihrannému tvaru lze upínací páku namontovat v úhlu 60° a lze ji proto nastavit podle potřeb uživatele.
Přednosti	Kompaktní design Rychlé a jednoduché upínání konstrukčních dílů Upínání bez použití nářadí pomocí upínací páky
Příslušenství	Upínací plech 04431–15.
Odkaz na výkres	(1) upínací šroub (2) pružný kroužek (3) upínací páka (4) imbusový klíč (5) upínací excentr (6) upínací plech

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Provedení	A	B	D	D1	D2	H	H1	H2	H3	H4	H5	L	L1	L2	L3	R	Zdvih S	SW	Upínací síla (kN)	Doporučený utahovací moment Nm	3D
04431-12-080	826,50 Kč		A	7,1	–	12	M8	10	6	12	9	1,5	8,5	–	6	8,2	–	–	25	2,2	2,5	0,3	1,2	3D
04431-12-100	848,90 Kč		A	8,3	–	14	M10	12	7	15	11	1,8	10	–	7	9,5	–	–	30	2,5	3	0,5	3	3D
04431-12-120	871,80 Kč		A	9,5	–	16	M12	14	8	18	13	2,2	12	–	8	10,9	–	–	40	2,9	5,5	0,7	6	3D
04431-12-081	1 008,00 Kč		B	7,1	12	12	M8	10	6	12	9	1,5	8,5	7	6	8,2	1	15,5	25	2,2	2,5	0,3	1,2	3D
04431-12-101	1 078,70 Kč		B	8,3	14	14	M10	12	7	15	11	1,8	10	8	7	9,5	1	18	30	2,5	3	0,5	3	3D
04431-12-121	1 124,20 Kč		B	9,5	16	16	M12	14	8	18	13	2,2	12	9	8	10,9	1	20	40	2,9	5,5	0,7	6	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
