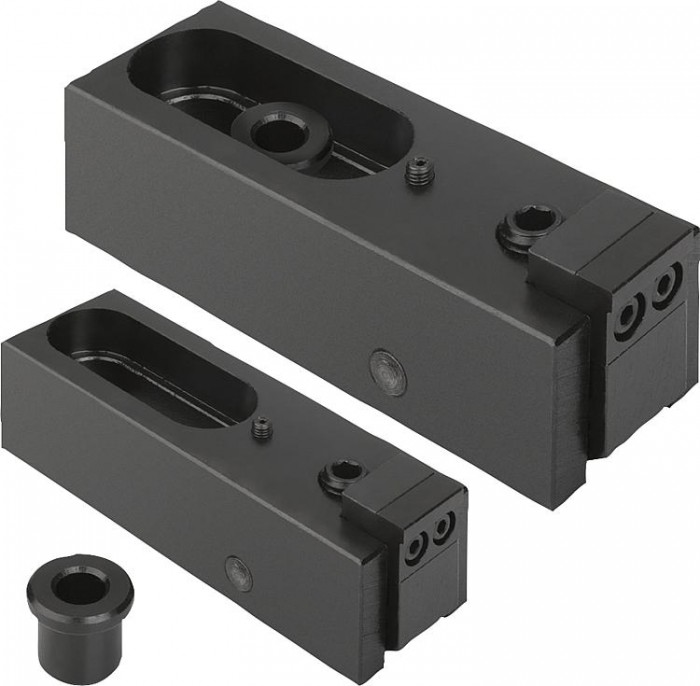

Přítlačný upínač

Popis produktu

Kód:	04480
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Přítlačný upínač | 04480
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 04480 Přítlačný upínač

• Varianty
• Technické parametry

Materiál	Základní korpus z oceli. Upínací čelisti z cementační oceli. Centrovací pouzdro s nákružkem ze zušlechtěné oceli.
Provedení​	Brynýrováno. Upínací čelisti jsou vytvrzeny.
Upozornění	Přítlačné upínače jsou díky své ploché konstrukci vhodné k obrábění nízkých obrobků. Kalené čelisti upínají díky klínovému účinku současně směrem dopředu a dolů.

Detail zavřít

Zruš filtr			80120186	243960	12,218,226,2	162435	6,510,517	2,547	0,611,5	213451	25,54059	92022	25,540,560,5	22,54	44,565,5105	2,546,5	13,521,535,5	71016	4,569	111524	5814	34,59	31631

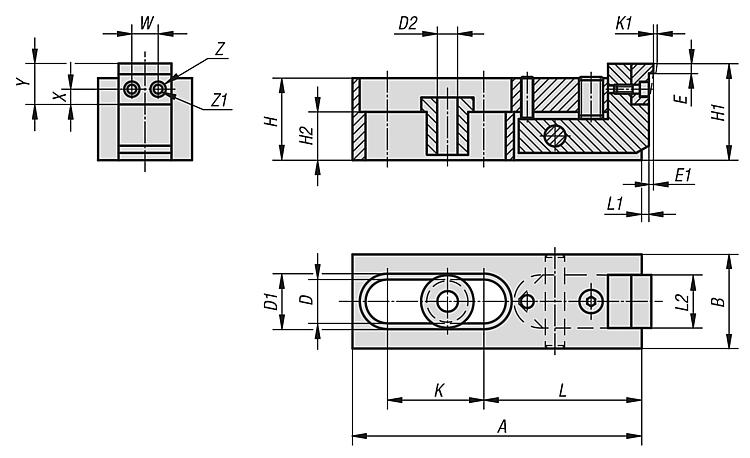

Objednací kód	Základní cena bez DPH	Objednat	A	B	D	d1	d2	E	E1	H	H1	H2	K	K1	L	L1	L2	W	X	Y	Z	Z1	Upínací síla (kN)	CAD
04480-006	10 636,70 Kč		80mm	24mm	12,2	16mm	6,5mm	2,5mm	0,6	21mm	25,5mm	9mm	25,5	2	44,5	2,5	13,5	7	4,5	11	5	3	3	CAD
04480-010	10 877,10 Kč		120mm	39mm	18,2	24mm	10,5mm	4mm	1	34mm	40mm	20mm	40,5	2,5	65,5	4	21,5	10	6	15	8	4,5	16	CAD
04480-016	19 049,90 Kč		186mm	60mm	26,2	35mm	17mm	7mm	1,5	51mm	59mm	22mm	60,5	4	105	6,5	35,5	16	9	24	14	9	31	CAD
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
