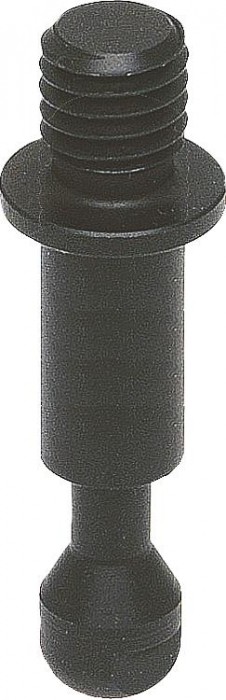

Upínací šrouby pro tahové upínače pneumatické

Popis produktu

Kód:	04403-01
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací šrouby pro tahové upínače pneumatické | 04403-01
Formát 3D: STEP (*.step) 3D PDF (*.pdf) ACIS (*.sat) Acrobat (*.pdf) ANVIL (*.igs) Ashlar-Vellum Argon (*.sat) Ashlar-Vellum Cobalt (*.sat) Ashlar-Vellum Xenon (*.sat) Auto CAD 3D (*.sat) CADKey 3D (*.sat) CATIA V5 Part/Assembly (*.catproduct) Edrawing Part/Assembly (*.eprt) IFC 2×3 (*.ifc) IGES (*.igs) lnventor (*.sat) Iron CAD (*.sat) JPEG Files (*.jpg) Mechanical Desktop (*.sat) Parasolid Binary (*.x_b) Parasolid Text (*.x_t) Pro/E Part/Assembly (*.prt) Revit (*.sat) SDRC I-DEAS (*.step) SolidEdge (*.x_t) SOLIDWORKS Part/Assembly (*.sldprt) STL (*.stl) TIFF (*.tif) Unigraphics (*.x_t) VDA (*.vda) VRML (*.wrl)

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Poptat cenu

JMÉNO:
E-MAIL:
WWW:
TEXT:

Firma: Jméno: Příjmení: E-mail: Telefon: Kód: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

Ke stažení

Datový list 04403–01 Upínací šrouby pro tahové upínače pneumatické

• Varianty
• Technické parametry

Materiál	Zušlechtěná ocel.
Provedení​	Zušlechtěno a brynýrováno.
Upozornění	Upínací čepy pro tahové upínače pneumatické jsou s obrobkem spojeny prostřednictvím závitu. Obrobek a tahový upínač je tak možné rychle spojovat a uvolňovat pomocí pneumatického ventilu. Systém tak lze použít i jako upínací systém nulového bodu.

Detail zavřít

Zruš filtr			1220	812	4,36,5	M8M10M12M16	3848	9111317	2431,5	1,52	610

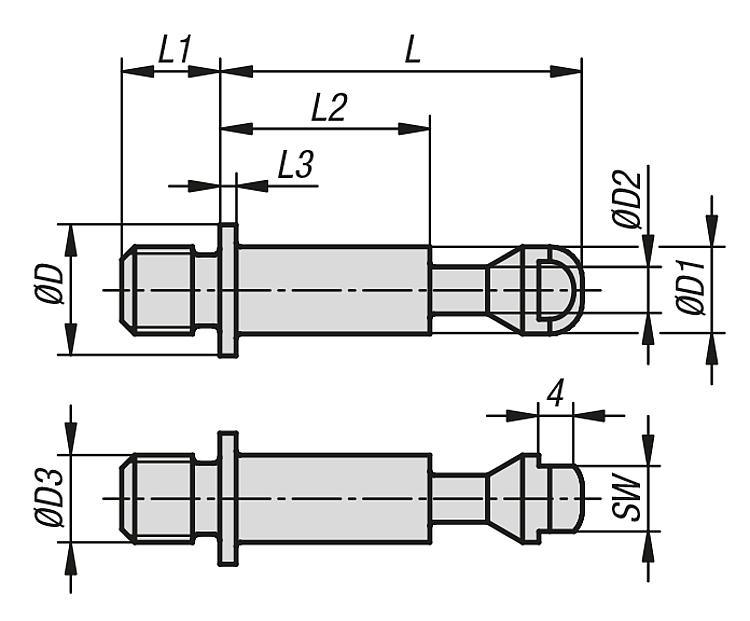

Objednací kód	Základní cena bez DPH	Objednat	D	d1	d2	D3	L	L1	L2	L3	SW	CAD
04403-01-108090	530,20 Kč		12	8mm	4,3mm	M8	38	9	24	1,5	6	.step
04403-01-110011	530,20 Kč		12	8mm	4,3mm	M10	38	11	24	1,5	6	.step
04403-01-112013	614,10 Kč		20	12mm	6,5mm	M12	48	13	31,5	2	10	.step
04403-01-116017	614,10 Kč		20	12mm	6,5mm	M16	48	17	31,5	2	10	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
