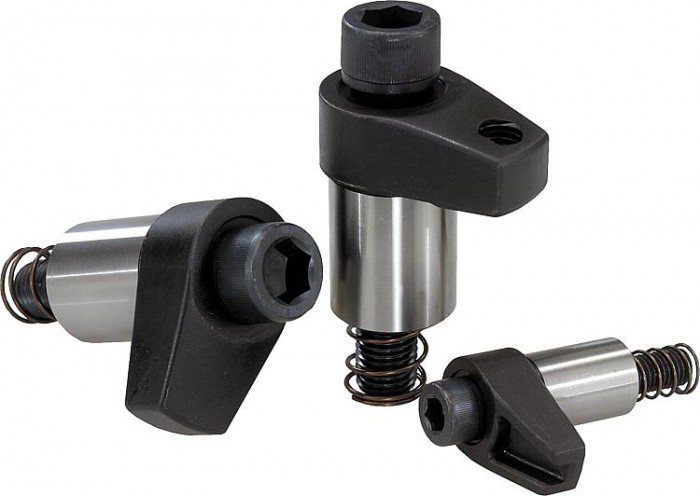

Upínací hák

Popis produktu

Kód:	04372
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Aktuálně může docházet u některých položek k opoždění dodacího termínu z důvodu stěhování skladů u dodavatele v Německu. Děkujeme za pochopení
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací hák | 04372
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 04372 Upínací hák

Varianty
Technické parametry

Material	Zušlechtěná ocel, kaleno.
Provedení:	Brynýrováno. Průměr díry broušen.
Upozornění	Udané upínací síly a momenty dotažení platí uvnitř uvedené upínací oblasti (H5).

Detail zavřít

Zruš filtr

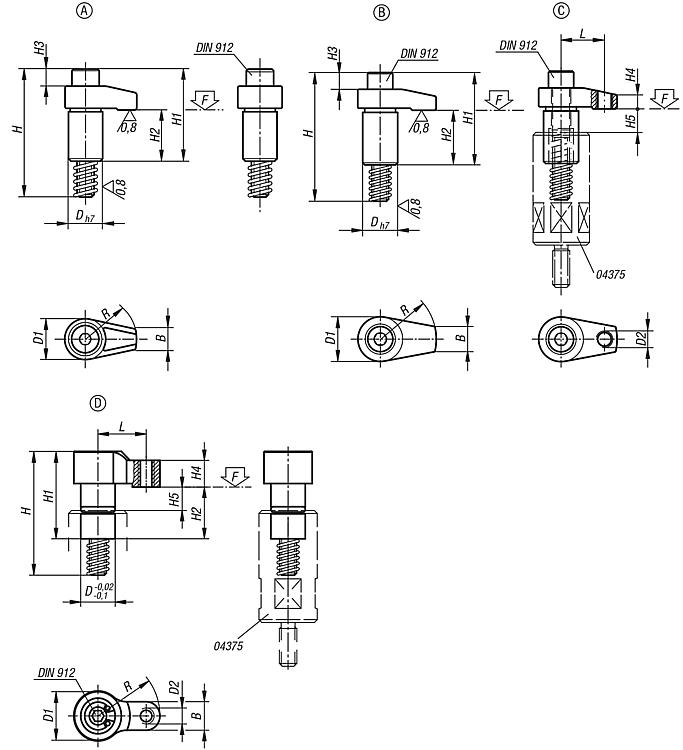

Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	D	D1	D2	H	H1	H2	H3	H4	H5 max. upínací rozsah	B	R	L	Válcový šroub DIN 912	Utahovací moment max. Nm	F max. kN	Moment utažení max. Nm
04372-110030	1 192,60 Kč		CAD	A	20	25		75	54	30	9	10	12	12	30		M10×65	37,2	13
04372-110040	1 202,00 Kč		CAD	A	20	25		75	54	30	9	10	12	12	40		M10×65	31,4	9,8
04372-208020	1 525,90 Kč		CAD	B	18	22		58	37	23	2	7	10	10	20		M8×50	37,2	13,6
04372-208025	1 541,30 Kč		CAD	B	18	22		58	37	23	2	7	10	10	25		M8×50	32,3	10,9
04372-208030	1 552,70 Kč		CAD	B	18	22		58	37	23	2	7	10	10	30		M8×50	29,4	9
04372-212040	1 540,50 Kč		CAD	B	25	32		92	66	39	11	12	15	18	40		M12×80	58,8	17,5
04372-212050	1 640,30 Kč		CAD	B	25	32		92	68	39	11	12	15	18	50		M12×80	49	14
04372-212060	1 675,70 Kč		CAD	B	25	32		92	68	39	11	12	15	18	60		M12×80	45,1	11,6
04372-216040	2 088,60 Kč		CAD	B	32	36		101	75	39	15	15	15	22	40		M16×85	166,6	37,9
04372-216050	2 359,80 Kč		CAD	B	32	36		101	75	39	15	15	15	22	50		M16×85	147	30,4
04372-216060	2 429,20 Kč		CAD	B	32	36		101	75	39	15	15	15	22	60		M16×85	127,4	25,2
04372-312140	1 731,90 Kč		CAD	C	25	32	M12	92	66	39	11	10	15	18	40	31	M12×80		22,6	58,8
04372-312150	1 980,90 Kč		CAD	C	25	32	M12	92	68	39	11	13	15	18	50	38	M12×80		18,5	49
04372-312160	2 071,70 Kč		CAD	C	25	32	M12	92	68	39	11	13	15	18	60	46	M12×80		15,2	45,1
04372-316150	2 450,20 Kč		CAD	C	32	36	M12	101	75	39	15	16	15	22	50	38	M16×85		38	147
Objednací kód	Základní cena bez DPH	Objednat	CAD	Provedení	D	D1	D2	H	H1	H2	H3	H4	H5 max. upínací rozsah	B	R	L	Válcový šroub DIN 912	Utahovací moment max. Nm	F max. kN	Moment utažení max. Nm
04372-316160	2 573,00 Kč		CAD	C	32	36	M12	101	75	39	15	16	15	22	60	46	M16×85		33	127,4
04372-404118	1 001,30 Kč			D	10	14	M4	37	24,5	14,5		7,5	3	8	18	14	M4×30		2	2,7
04372-406122	1 040,00 Kč			D	12	16	M5	44	30,5	17,5		9,5	4	10	22	17	M6×35		3,5	7
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
