Šestihranný šroub s tenkým dříkem v Hygienic DESIGN

Name: Šestihranný šroub s tenkým dříkem v Hygienic DESIGN
Brand: norelem
SKU: 07170-02
Availability: InStock

Novinka

Popis produktu

Kód:	07170-02
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 2 m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné, upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šestihranný šroub s tenkým dříkem v Hygienic DESIGN | 07170-02
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE

zavřít

Ke stažení

Datový list 07170–02 Šestihranný šroub s tenkým dříkem v Hygienic DESIGN

Utahovací momenty 07170–02

Varianty
Technické parametry

Detail zavřít

Zruš filtr

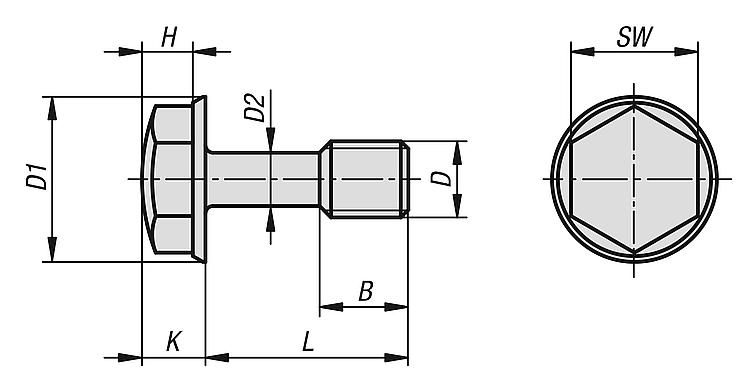

Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	B	H	K	L	SW	S
07170-03-03	69,90 Kč	84,58 Kč		3D	M3	6							1,5
07170-03-04	72,10 Kč	87,24 Kč		3D	M4	8							1,5
07170-03-05	75,70 Kč	91,60 Kč		3D	M5	10							1,5
07170-03-06	76,80 Kč	92,93 Kč		3D	M6	12							1,5
07170-03-08	81,40 Kč	98,49 Kč		3D	M8	16							2
07170-03-10	84,40 Kč	102,12 Kč		3D	M10	20							2
07170-02-04X8	128,90 Kč	155,97 Kč		3D	M4	9,2	3,1	5	3	4	8	7
07170-02-04X10	129,70 Kč	156,94 Kč		3D	M4	9,2	3,1	5	3	4	10	7
07170-02-04X12	131,10 Kč	158,63 Kč		3D	M4	9,2	3,1	5	3	4	12	7
07170-02-04X16	132,80 Kč	160,69 Kč		3D	M4	9,2	3,1	5	3	4	16	7
07170-02-04X20	134,40 Kč	162,62 Kč		3D	M4	9,2	3,1	14	3	4	20	7
07170-02-05X10	136,00 Kč	164,56 Kč		3D	M5	10,5	3,7	6	3,7	4,7	10	8
07170-02-05X12	137,40 Kč	166,25 Kč		3D	M5	10,5	3,7	6	3,7	4,7	12	8
07170-02-05X16	139,00 Kč	168,19 Kč		3D	M5	10,5	3,7	6	3,7	4,7	16	8
07170-02-05X20	140,40 Kč	169,88 Kč		3D	M5	10,5	3,7	6	3,7	4,7	20	8
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	B	H	K	L	SW	S
07170-02-05X25	142,30 Kč	172,18 Kč		3D	M5	10,5	3,7	16	3,7	4,7	25	8
07170-02-06X12	148,30 Kč	179,44 Kč		3D	M6	13	4,2	7	4	5	12	10
07170-02-06X16	152,10 Kč	184,04 Kč		3D	M6	13	4,2	7	4	5	16	10
07170-02-06X20	154,10 Kč	186,46 Kč		3D	M6	13	4,2	7	4	5	20	10
07170-02-06X25	158,20 Kč	191,42 Kč		3D	M6	13	4,2	18	4	5	25	10
07170-02-06X30	161,70 Kč	195,66 Kč		3D	M6	13	4,2	18	4	5	30	10
07170-02-06X35	165,00 Kč	199,65 Kč		3D	M6	13	4,2	18	4	5	35	10
07170-02-06X40	169,10 Kč	204,61 Kč		3D	M6	13	4,2	18	4	5	40	10
07170-02-06X45	171,80 Kč	207,88 Kč		3D	M6	13	4,2	18	4	5	45	10
07170-02-06X50	175,40 Kč	212,23 Kč		3D	M6	13	4,2	18	4	5	50	10
07170-02-06X60	183,60 Kč	222,16 Kč		3D	M6	13	4,2	18	4	5	60	10
07170-02-08X16	167,70 Kč	202,92 Kč		3D	M8	16,8	6	9,5	5,5	6,5	16	13
07170-02-08X20	171,80 Kč	207,88 Kč		3D	M8	16,8	6	9,5	5,5	6,5	20	13
07170-02-08X25	177,80 Kč	215,14 Kč		3D	M8	16,8	6	9,5	5,5	6,5	25	13
07170-02-08X30	182,70 Kč	221,07 Kč		3D	M8	16,8	6	22	5,5	6,5	30	13
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	B	H	K	L	SW	S
07170-02-08X35	187,40 Kč	226,75 Kč		3D	M8	16,8	6	22	5,5	6,5	35	13
07170-02-08X40	193,10 Kč	233,65 Kč		3D	M8	16,8	6	22	5,5	6,5	40	13
07170-02-08X45	198,30 Kč	239,94 Kč		3D	M8	16,8	6	22	5,5	6,5	45	13
07170-02-08X50	204,00 Kč	246,84 Kč		3D	M8	16,8	6	22	5,5	6,5	50	13
07170-02-08X60	214,40 Kč	259,42 Kč		3D	M8	16,8	6	22	5,5	6,5	60	13
07170-02-08X70	226,20 Kč	273,70 Kč		3D	M8	16,8	6	22	5,5	6,5	70	13
07170-02-10X20	198,30 Kč	239,94 Kč		3D	M10	20,6	7,7	12	7,3	8,3	20	16
07170-02-10X25	206,80 Kč	250,23 Kč		3D	M10	20,6	7,7	12	7,3	8,3	25	16
07170-02-10X30	213,90 Kč	258,82 Kč		3D	M10	20,6	7,7	12	7,3	8,3	30	16
07170-02-10X35	222,30 Kč	268,98 Kč		3D	M10	20,6	7,7	12	7,3	8,3	35	16
07170-02-10X40	231,10 Kč	279,63 Kč		3D	M10	20,6	7,7	26	7,3	8,3	40	16
07170-02-10X45	238,20 Kč	288,22 Kč		3D	M10	20,6	7,7	26	7,3	8,3	45	16
07170-02-10X50	246,70 Kč	298,51 Kč		3D	M10	20,6	7,7	26	7,3	8,3	50	16
07170-02-10X60	264,10 Kč	319,56 Kč		3D	M10	20,6	7,7	26	7,3	8,3	60	16
07170-02-10X70	281,90 Kč	341,10 Kč		3D	M10	20,6	7,7	26	7,3	8,3	70	16
Objednací kód	Základní cena bez DPH	Koncová cena s DPH	Objednat	CAD	D	D1	D2	B	H	K	L	SW	S
07170-02-10X80	300,70 Kč	363,85 Kč		3D	M10	20,6	7,7	26	7,3	8,3	80	16
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

MAREK Industrial
Nejširší nabídka průmyslových komponent na CZ/SK trhu. Více než 300 000 komponent od 20 výrobců. Zastoupení evropských lídrů v kvalitních průmyslových komponentech již více než 30 let.

Kontaktujte mě

Richard Švejda Technický poradce rsvejda@marek.eu 541 420 839

Petr Erban Obchodně-technický zástupce pro zboží Kipp, Norelem – Čechy perban@marek.eu 774 449 531

Mgr. Michaela Hamrlová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer mhamrlova@marek.eu 541 420 822

Jan Konečný Obchodně-technický zástupce pro zboží Kipp, Norelem – Morava jkonecny@marek.eu 774 118 444

Veronika Měcháčková Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Martin, Brauer vmechackova@marek.eu 541 420 841

Eliška Matulová Příjem a potvrzení objednávek, vystavování nabídek Kipp, Norelem, Brauer, Martin ematulova@marek.eu 541 420 814

MAREK Industrial
Technické poradenství při výběru vhodných komponent pro vaši aplikaci. Nalezneme řešení.

Materiál	Nerezová ocel 1.4404.
Provedení	Leštěno.

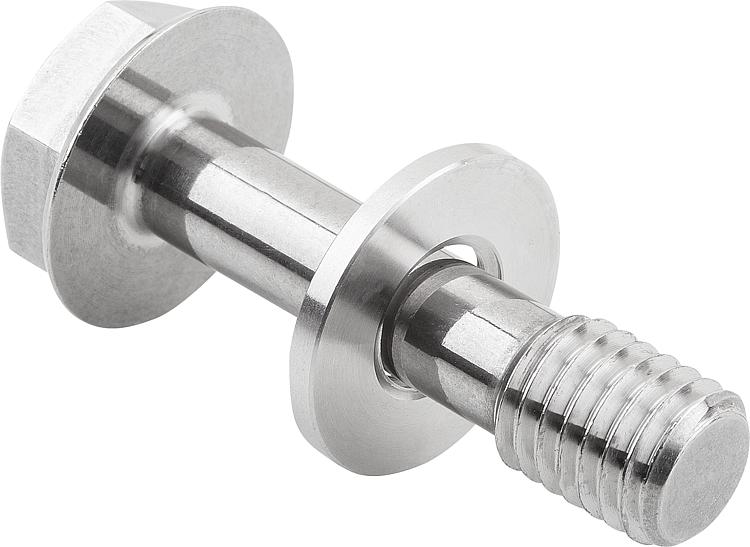

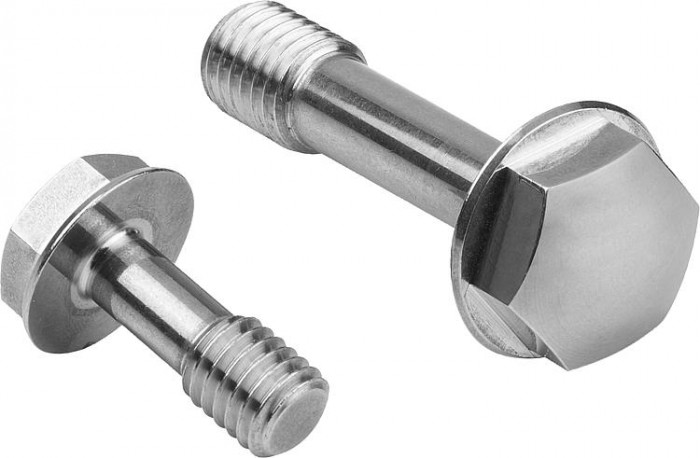

Upozornění	Šrouby s tenkým dříkem jsou pokud možno zajištěny pojistným prvkem proti neúmyslné ztrátě. Tak je splněna norma EU 2006/42/ES. Pomocí pojistné podložky, která je volitelně k dostání, se šroub před zašroubováním spojí s konstrukčním dílem, aby se nemohl ztratit. Pro tento účel se podložka natočí na závit a následně se může volně pohybovat na tenkém dříku. Dřík šroubu se nepoškodí např. vrubovým účinkem pružiny. Samočinné opětovné vytočení není je v ručním provozu vyloučeno. S trochou jemnocitu se však podložka může bez porušení opět sejmout ze šroubu. Povrch šestihranného šroubu je leštěný a s ohledem na tvarování je optimalizovaný pro použití v hygienické oblasti. Hlava šroubu je na čelní straně polokulová a kuželový nákružek je proveden s odpovídajícím úhybem. Namísto rušivých vyražení nebo prohloubení vykazuje hlava šroubu hladký povrch, který má hloubku drsnosti mnohem menší než Ra 0,8 µm. Nečistoty a zbytky výrobku, resp. čisticího prostředku vůbec nepřilnou, je zajištěno snadné čištění.
Na vyžádání	Palcový závit, délka závitu, délka dříku

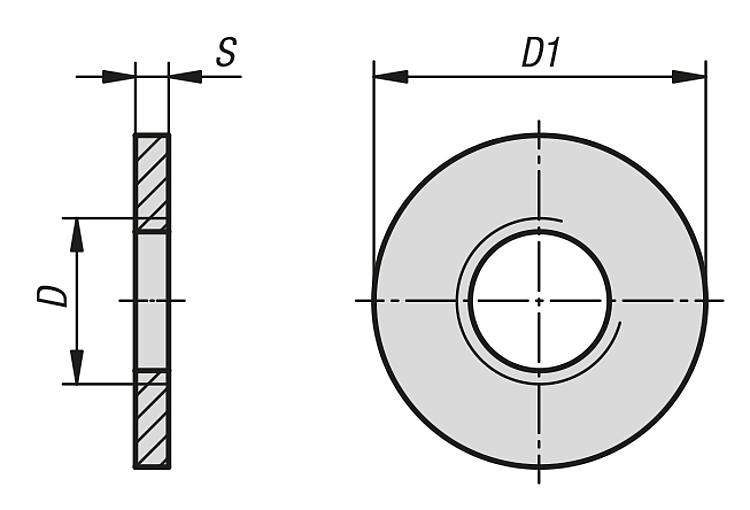

Příslušenství	Pojistné podložky 07170–03.
